3RB21534FW2

产品分类: 其他继电器
厂牌: SIEMENS/西门子
产品描述: Overload relay 50
供应商型号: 982-3RB21534FW2
供应商: Mouser
标准整包数: 1
SIEMENS/西门子 其他继电器 3RB21534FW2

3RB21534FW2概述


    产品简介

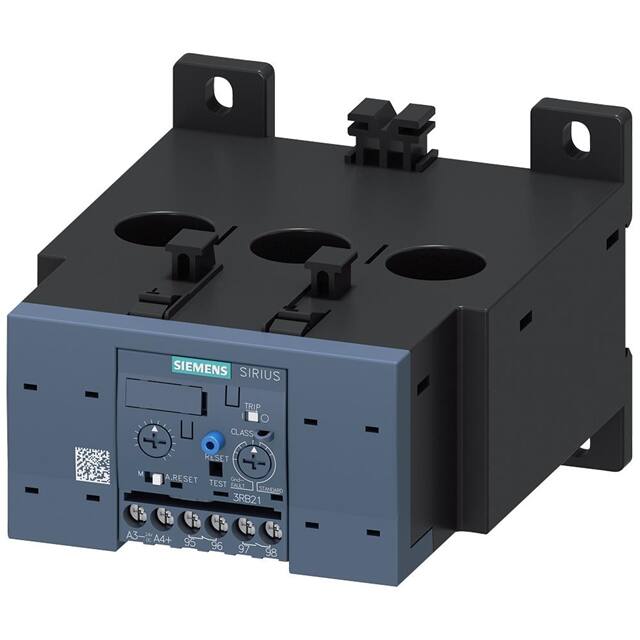

    产品名称:固态过载继电器 3RB2153-4FW2
    品牌:SIRIUS
    型号:3RB2
    产品类型:固态过载继电器
    主要功能:用于电机保护,提供电子式过载保护、内部接地故障检测及手动/自动复位功能
    应用领域:工业控制、工厂自动化、机械设备、船舶等领域

    技术参数


    - 尺寸:S6
    - 额定电流范围:50-200 A
    - 主电路电流数:3相
    - 防护等级:IP20(前部)
    - 工作频率:50-60 Hz
    - 工作温度:操作温度-25°C至+60°C;存储温度-40°C至+80°C;运输温度-40°C至+80°C
    - 相对湿度:10%-95%
    - 绝缘电压:1000 V AC
    - 浪涌电压耐受能力:8 kV
    - 冲击抗性:15g/11ms
    - 振动抗性:1-6 Hz, 15 mm; 6-500 Hz, 20 m/s²; 10个周期
    - 热电流:200 A
    - 短路保护:可配合gG型保险丝进行主电路和辅助开关的短路保护
    - 过载释放响应值:50-200 A
    - 接地保护反应时间:1000 ms
    - 通信接口:无电压输入/输出链路主接口
    - 电连接:主电路直通变压器;辅助和控制电路螺丝端子
    - 适用电压范围:1000 V AC
    - 操作功率:3相电机在400 V,50 Hz时为30-90 kW;交流电机在500 V,50 Hz时为30-132 kW;交流电机在690 V,50 Hz时为55-160 kW

    产品特点和优势


    - 高精度电子式过载保护:精确检测电机电流,及时切断电源,防止电机过载损坏
    - 集成辅助开关:内置1个NC触点和1个NO触点,方便状态监控
    - 宽泛的工作温度范围:适应各种恶劣环境
    - 符合多种标准认证:包括ATEX、UL/CSA等安全标准,确保产品的安全性
    - 兼容性强:适合与多种接触器结合使用,易于安装

    应用案例和使用建议


    - 应用场景:广泛应用于工业设备、船舶、石油化工等行业中的电机保护系统
    - 使用建议:
    - 在安装时确保散热良好,避免因温度过高影响正常工作
    - 定期检查接线端子的紧固情况,避免因松动导致的接触不良
    - 在恶劣环境下使用时,需注意防护等级和防潮措施

    兼容性和支持


    - 兼容性:可以与多种类型的接触器组合使用,满足不同的安装需求
    - 支持服务:Siemens提供全面的技术支持和维护服务,帮助客户解决使用过程中遇到的问题

    常见问题与解决方案


    - Q: 继电器无法正确复位?
    A: 检查手动复位按钮是否正确操作,或者是否需要复位时间达到设定值后再尝试
    - Q: 接触器无法正常启动?
    A: 确认供电电压是否符合要求,检查接线是否正确连接
    - Q: 接触器产生异常噪音?
    A: 检查接触器是否安装牢固,周围是否有异物干扰

    总结和推荐


    产品综述:3RB2153-4FW2是一款高性能的固态过载继电器,具备精准的过载保护和接地故障检测功能,适用于多种恶劣工作环境。其广泛的适用性和强大的技术支持使其成为工业控制领域中不可或缺的设备。
    推荐使用:强烈推荐在各类工业设备和复杂控制系统中使用这款过载继电器,以提高系统的可靠性和安全性。

3RB21534FW2参数

参数
继电器类型 -
开关功能 -
应用等级 工业级
零件状态 在售
包装方式 盒装

3RB21534FW2厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3RB21534FW2数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 其他继电器 SIEMENS/西门子 3RB21534FW2 3RB21534FW2数据手册

3RB21534FW2封装设计

查看详情并下载
Symbol
Footprint
3D Model
