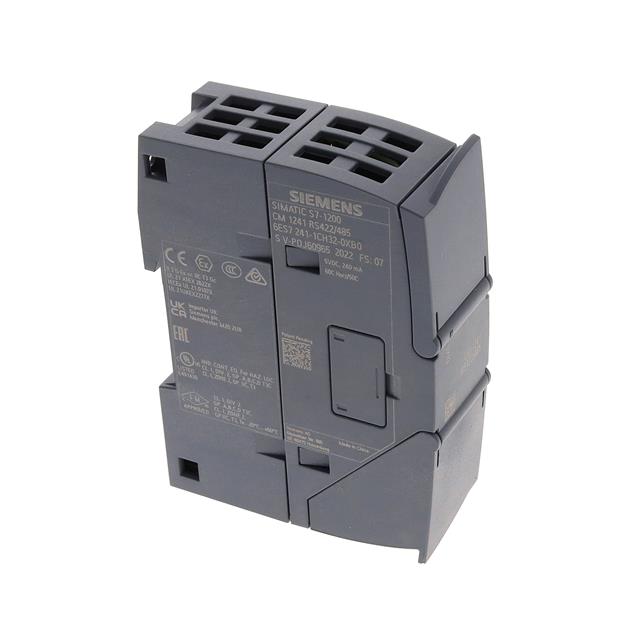

6ES72411CH320XB0

产品分类: 其他工具
厂牌: SIEMENS/西门子
产品描述: Siemens PLC扩展模块 PLC扩展模块, RS232输入, RS422/485输出, 用于S7-1200 系列
供应商型号: 3473-6ES72411CH320XB0-ND
供应商: Digi-Key
标准整包数: 1

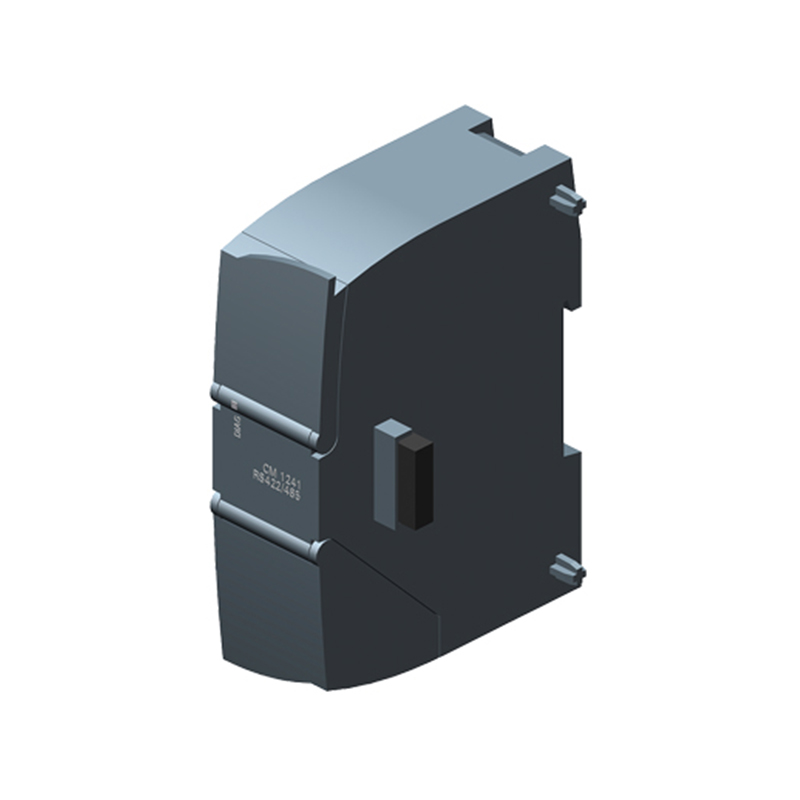

SIEMENS/西门子 其他工具 6ES72411CH320XB0

6ES72411CH320XB0概述

    SIMATIC S7-1200 Communication Module CM 1241 RS422/485 技术手册解析

    产品简介


    SIMATIC S7-1200 Communication Module CM 1241 RS422/485 是一款由西门子生产的通信模块,主要用于工业自动化系统中的串行通信。它支持多种协议,如Freeport、ASCII、Modbus RTU以及USS等。该模块广泛应用于各种工业控制场景,如工厂自动化、楼宇自动化和过程控制系统。

    技术参数


    - 供电电压:标称值为24V DC,输入电压范围为20.4V至28.8V DC。
    - 输入电流:最大电流消耗为220mA(从背板总线5V DC)。
    - 功率损耗:典型功率损耗为1.1W。
    - 接口类型:RS422/485(X.27标准),集成一个接口,支持点对点连接,电缆长度最大可达1000米。
    - 集成协议驱动器:支持Freeport、ASCII、Modbus RTU主站和从站以及USS。
    - 协议类型:支持多种集成协议,包括Freeport、Modbus RTU主站和从站,USS等。
    - 中断/诊断/状态信息:支持诊断功能,具有状态指示LED。
    - 防护等级:IP20。
    - 环境条件:
    - 运行温度:最小-20°C,最大60°C(水平安装),垂直安装时最大50°C。
    - 存储/运输温度:最小-40°C,最大70°C。
    - 相对湿度:运行时(25°C下)最大95%,无冷凝现象。


    产品特点和优势


    - 多功能性:支持多种通信协议,适应性强。
    - 可靠性:高防护等级(IP20),适合恶劣环境。
    - 宽电压范围:能够在较宽的电压范围内稳定工作,适用于不同应用场景。
    - 扩展能力:支持多达247个从站,每段最多32个设备,通过重复器可以进一步扩展网络配置。

    应用案例和使用建议


    - 应用场景:广泛应用于工厂自动化、楼宇自动化等领域,用于实现不同设备间的通信和数据传输。
    - 使用建议:建议在安装过程中确保模块周围通风良好,避免过热。在配置通信协议时,需根据具体应用选择合适的波特率和停止位,以确保数据传输的稳定性和准确性。

    兼容性和支持


    - 兼容性:与西门子S7-1200系列PLC完全兼容,支持多种协议。
    - 认证和支持:该模块获得了多项国际认证,包括CE、CSA、UL、cULus、FM、RCM和KC等。制造商提供技术支持和服务,以帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    - 问题1:模块无法正常供电。
    - 解决方案:检查供电电压是否在规定范围内(20.4V至28.8V),并确认连接是否牢固。
    - 问题2:数据传输不稳定。
    - 解决方案:检查波特率设置是否正确,确认接线是否符合标准,适当增加电缆屏蔽以减少干扰。

    总结和推荐


    总体而言,SIMATIC S7-1200 Communication Module CM 1241 RS422/485 在功能性和稳定性方面表现出色,能够满足大多数工业自动化应用场景的需求。其广泛的协议支持、可靠的供电能力和丰富的认证使其成为自动化系统的理想选择。因此,强烈推荐在相关项目中使用这款模块。

6ES72411CH320XB0参数

参数
长*宽*高 100mm*30mm*75mm
零件状态 在售
包装方式 盒装

6ES72411CH320XB0厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

6ES72411CH320XB0数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 其他工具 SIEMENS/西门子 6ES72411CH320XB0 6ES72411CH320XB0数据手册

6ES72411CH320XB0封装设计

查看详情并下载
Symbol
Footprint
3D Model
