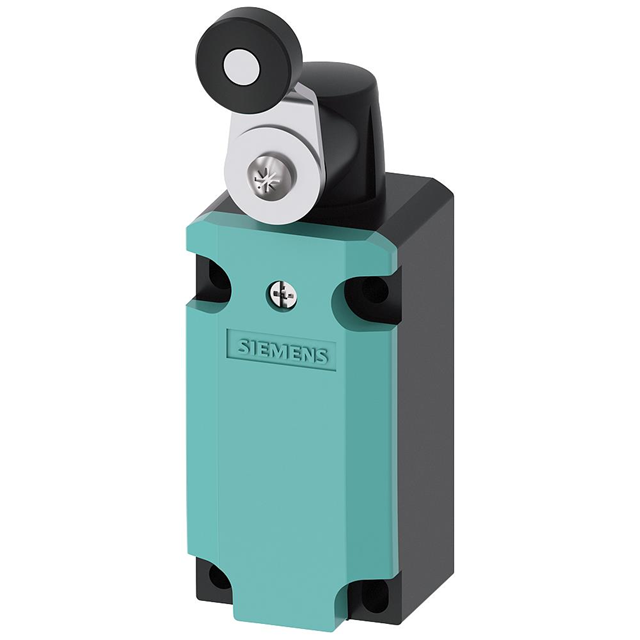

3SE51320BJ01

产品分类: 限位开关
厂牌: SIEMENS/西门子
产品描述: Siemens 限位开关, 滚轮杠杆式, 防水行程开关, 塑料外壳
供应商型号: 982-3SE51320BJ01
供应商: Mouser
标准整包数: 1
SIEMENS/西门子 限位开关 3SE51320BJ01

3SE51320BJ01概述

    # 产品概述:SIEMENS机械位置开关

    1. 产品简介


    基本介绍
    SIEMENS的3SE5132-0BJ01是一款机械位置开关,适用于多种工业应用场景。该位置开关具有塑料外壳,防护等级为IP66/IP67,能够耐受严苛的环境条件。主要应用领域包括机械设备、工业自动化系统和安全控制系统等。
    主要功能
    该位置开关具有一个旋转式操动机构,可以实现扭动动作。通过安装在设备上的塑料外壳和金属杠杆结构,该位置开关可以准确检测设备的状态并进行相应的操作。此外,它还配备了一个快速断路器,以确保电路的安全可靠运行。
    应用领域
    - 机械设备控制
    - 工业自动化系统
    - 安全控制系统
    - 设备状态监测

    2. 技术参数


    主要技术规格
    - 绝缘电压:额定值400V
    - 污染等级:3级
    - 浪涌电压抗性:额定值6kV
    - 防护等级:IP66/IP67
    - 冲击抗性:根据IEC 60068-2-27标准,30g / 11ms
    - 振动抗性:根据IEC 60068-2-6标准,0.35mm/5g
    - 电气寿命:典型15,000,000次
    - 电气耐久性:典型100,000次(AC-15条件下,230V)
    - 额定电流:10A
    - 连续电流:MCB 1A;熔丝链接10A(短路电流小于400A)
    - 最小操动扭矩:0.25N·m
    - 环境温度:-25°C ~ +85°C(运行时),-40°C ~ +90°C(存储时)
    电气连接
    - 端子类型:螺纹端子
    - 导体截面积:实心 1x(0.5...1.5mm²),2x(0.5...0.75mm²)
    - 细绞线:1x(0.5...1.5mm²),2x(0.5...0.75mm²)
    - AWG电缆:实心 1x(20...16),2x(20...18)
    - 细绞线AWG电缆:1x(20...16),2x(20...18)

    3. 产品特点和优势


    独特功能
    - 高度可靠性:具备高电气寿命和电气耐久性,能够在严苛环境中长期稳定工作。
    - 宽泛的工作温度范围:适应广泛的温度变化,确保在不同气候条件下的正常运行。
    - 高防护等级:IP66/IP67防护等级,确保设备不受灰尘和水的影响。
    优势
    - 易安装:紧凑的设计使其易于安装在多种设备上。
    - 多功能性:适用多种工业自动化系统和机械设备。
    - 安全性:提供正开动作,增强系统的安全性。

    4. 应用案例和使用建议


    实际应用案例
    - 在工业机器人手臂上安装,用于监测设备运动状态。
    - 在自动输送带上安装,用于监控输送带运行情况。
    使用建议
    - 在安装位置开关前,确保正确接线和终端固定。
    - 确保正确的温度范围和环境条件,避免过高的湿度或灰尘影响其性能。
    - 避免长时间暴露于强烈冲击和振动环境中,以免影响使用寿命。

    5. 兼容性和支持


    兼容性
    - 该位置开关可与其他符合标准的电气元件和设备配套使用,确保系统兼容性。
    支持信息
    - SIEMENS为该产品提供详细的技术手册和支持文档,用户可通过官方技术支持页面获得更多信息和帮助。

    6. 常见问题与解决方案


    常见问题
    - 问题1:如何正确安装位置开关?
    - 解决方案:确保正确连接导线,并按照安装手册的要求进行安装和固定。
    - 问题2:如何检测位置开关的工作状态?
    - 解决方案:使用万用表测量开关的通断状态,确保正常工作。
    - 问题3:如何更换损坏的位置开关?
    - 解决方案:断电后,拆除原有开关,安装新的位置开关,并重新连接电线。

    7. 总结和推荐


    综合评估
    SIEMENS的3SE5132-0BJ01机械位置开关是一款高度可靠的工业自动化组件,具备优秀的电气寿命和高防护等级。其紧凑的设计和广泛的温度适应性使其适用于各种严苛的工业环境。
    推荐结论
    鉴于其卓越的功能和广泛的适用性,强烈推荐该产品用于需要高可靠性的工业自动化项目。

3SE51320BJ01参数

参数
机械寿命 -
最小行程 -
操作力 -
开关功能 Off-Mom,On-Mom
开关配置 DPST-NO/NC
执行器角度 -
电流额定值 -
电气寿命 -
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 盒装

3SE51320BJ01厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3SE51320BJ01数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 限位开关 SIEMENS/西门子 3SE51320BJ01 3SE51320BJ01数据手册

3SE51320BJ01封装设计

查看详情并下载
Symbol
Footprint
3D Model
