3RH2140-1AP00

产品分类: 接触器
厂牌: SIEMENS/西门子
产品描述: Siemens 接触器, 3RH2系列, 4极, 触点10 A, 触点电压690 V 交流
供应商型号: 3RH2140-1AP00
供应商: TME
标准整包数: 1

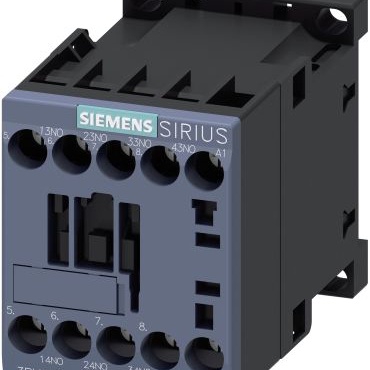

SIEMENS/西门子 接触器 3RH2140-1AP00

3RH2140-1AP00概述


    产品简介


    本产品为西门子(SIRIUS)品牌下的接触器继电器,型号为3RH2140-1AP00。这是一款辅助接触器,主要用于交流电路的控制。它适用于多种工业和商业场合,如自动化控制系统、楼宇管理系统和电机控制等领域。该接触器的设计使其能够处理各种负载,具有较高的机械和电气可靠性。

    技术参数


    - 尺寸:S00型
    - 额定电流:无负载条件下的功耗典型值为1.43W
    - 绝缘电压:在污染等级3下,AC额定值为690V
    - 冲击电阻:矩形脉冲下的冲击抗性为7.3g/5ms和4.7g/10ms;正弦脉冲下的冲击抗性为11.4g/5ms和7.3g/10ms
    - 机械寿命:典型值为3000万次操作周期
    - 环境温度:运行时-25°C至+60°C;存储时-55°C至+80°C
    - 相对湿度:在55°C时最高可达95%
    - 控制电源电压:AC 230V(50Hz或60Hz)
    - 闭合延时:AC条件下8到33毫秒
    - 断开延时:AC条件下4到15毫秒
    - 电弧时间:10到15毫秒
    - 控制频率:AC条件下最大10000次/小时
    - 辅助电路:提供4个常开触点(NO)

    产品特点和优势


    3RH2140-1AP00辅助接触器的主要优势在于其卓越的机械和电气寿命。机械寿命高达3000万次操作周期,加上采用电子优化辅助开关块后可以达到更高的使用寿命。此外,它在高污染等级环境中具有出色的绝缘性能,可以承受高达6kV的瞬态过电压。该接触器在极端环境下也表现出色,适应-55°C到+80°C的存储温度范围。

    应用案例和使用建议


    该接触器广泛应用于自动化控制系统和电机控制系统中。例如,在楼宇自动化系统中,它可以用来控制照明系统的开关。在工业自动化环境中,它可以用于控制电机的启动和停止。
    使用建议:
    - 在安装时,注意保持适当的散热空间,以避免因过热导致的故障。
    - 确保按照手册要求进行接线,特别是控制电路和辅助电路的连接,以确保接触器的可靠运行。

    兼容性和支持


    3RH2140-1AP00可与标准的35mm DIN导轨安装方式兼容。制造商提供了丰富的技术支持和文档资源,包括安装指南、技术手册和常见问题解答等,确保用户能够正确使用并维护该产品。

    常见问题与解决方案


    - 问题:控制电路无法正常工作
    - 解决方案:检查电源电压是否在额定范围内(230V AC,50Hz或60Hz)。确认控制电路连接正确,尤其是辅助电路的触点连接。

    - 问题:接触器发出异常噪声
    - 解决方案:检查安装是否稳固,确保没有松动。同时,确认是否有外部干扰源影响其正常工作。

    总结和推荐


    总体而言,3RH2140-1AP00是一款性能稳定、寿命长且适用于各种恶劣环境的辅助接触器。其出色的机械和电气寿命,以及在高污染等级环境下的良好表现,使其成为众多工业和商业场合的理想选择。考虑到其广泛的适用性和优异的技术性能,我们强烈推荐使用该产品。
    了解更多详细信息和技术资料,可访问西门子官方网站上的支持中心。

3RH2140-1AP00参数

参数
释放时间 -
额定接触电流 -
交流线圈电压 230V
直流线圈电压 -
开关功能 -
线圈电流 -
必须释放电压 -
交流开关电压 -
触头外形 -
运行时间 -
直流开关电压 -
必须吸合电压 195.5V(AC)
长*宽*高 57.5mm*45mm*73mm
安装方式 DIN导轨安装,底座安装,螺纹安装
零件状态 在售
包装方式 散装

3RH2140-1AP00厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3RH2140-1AP00数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 接触器 SIEMENS/西门子 3RH2140-1AP00 3RH2140-1AP00数据手册

3RH2140-1AP00封装设计

查看详情并下载
Symbol
Footprint
3D Model
