首页  >  产品百科  >  3SU14001AA103EA0

3SU14001AA103EA0

产品分类: 按钮开关
厂牌: SIEMENS/西门子
产品描述: Siemens 接触块, 3SU1系列, 接触块, 5 → 500 V 交流/直流, DPNC触点, 笼式弹簧夹接端
供应商型号: 3SU14001AA103EA0
供应商: 云汉优选
标准整包数: 1
SIEMENS/西门子 按钮开关 3SU14001AA103EA0

3SU14001AA103EA0概述


    产品简介

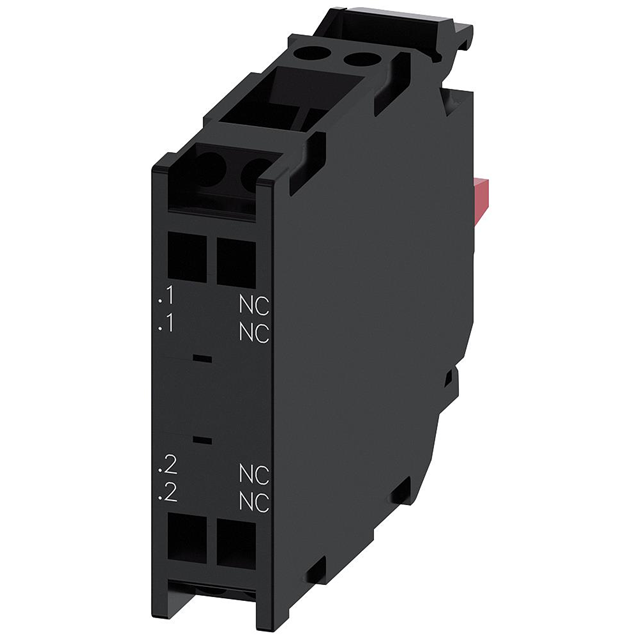

    SIRIUS ACT品牌的3SU1400-1AA10-3EA0接触模块是一款专为前板安装设计的高性能电子元器件。这款接触模块包含两个常闭(NC)触点,采用弹簧式接线端子。该产品适用于多种应用场合,例如工业自动化、机械设备控制等领域。

    技术参数


    - 基本特性:
    - 绝缘电压:500 V(额定值)
    - 污染等级:3
    - 额定操作电压:AC/DC
    - 冲击电阻:符合IEC 60068-2-27标准(正弦半波),15g / 11ms
    - 振动电阻:符合IEC 60068-2-6标准,频率范围10 ... 500 Hz时为5g
    - 工作频率:最高可达3,600次/小时
    - 机械寿命:典型10,000,000次操作周期
    - 电气耐久性:典型10,000,000次操作周期
    - 额定热电流:10 A
    - 接触可靠性:每1亿次操作,误动作次数不超过一次(17V, 5mA);每1千万次操作,误动作次数不超过一次(5V, 1mA)
    - 电气连接特性:
    - 电气连接类型:弹簧式接线端子
    - 连接导体横截面积:0.25 ... 1.5 mm²(实心,无末端处理)
    - 细股导体横截面积:0.25 ... 0.75 mm²(细股,无末端处理)
    - AWG电缆:24 ... 16
    - 环境条件:
    - 工作温度范围:-25°C至+70°C
    - 存储温度范围:-40°C至+80°C
    - 环境类别:3M6, 3S2, 3B2, 3C3(不包括盐雾测试),3K6(相对湿度10%至95%,无冷凝)


    产品特点和优势


    - 可靠性高: 该产品经过严格的耐冲击和振动测试,确保其在恶劣环境下也能稳定运行。
    - 电气特性出色: 支持广泛的交流和直流电压,适合多种应用场景。
    - 环保合规: 符合RoHS标准,且无需核心末端处理,便于安装和维护。

    应用案例和使用建议


    应用案例:
    该产品可应用于各种自动化控制系统,如机械臂控制、开关柜操作等。具体来说,可以在需要频繁断开和闭合电路的应用中使用,例如在机器人的抓取系统中作为限位开关。
    使用建议:
    为了确保最佳性能,建议定期检查和清洁接触模块的接线端子,以避免由于氧化或腐蚀导致的接触不良。同时,在高温或高湿环境中使用时,应注意监测周围环境的湿度变化,防止冷凝水引起短路。

    兼容性和支持


    该接触模块设计用于前板安装,适合集成到标准尺寸的控制面板中。它与其他SIRIUS ACT系列的产品具有良好的兼容性,可以轻松构建完整的控制系统。此外,西门子提供详细的技术支持文档、用户手册和常见问题解答,以帮助用户解决问题。

    常见问题与解决方案


    1. 问题: 如何清洁接线端子?
    - 解决方案: 可以使用软布蘸取适量酒精轻轻擦拭接线端子表面,然后晾干即可。
    2. 问题: 在什么条件下会导致接触不良?
    - 解决方案: 检查是否存在过大的机械振动或电气干扰。如果是环境因素造成的,调整安装位置或采取防护措施。

    总结和推荐


    3SU1400-1AA10-3EA0接触模块凭借其出色的电气特性和可靠性,在多个应用领域展现出强大的竞争力。它的设计考虑到了广泛的环境适应性,且易于维护。综上所述,强烈推荐使用这款产品来满足您的自动化控制系统需求。

3SU14001AA103EA0参数

参数
面板开孔尺寸 -
最大直流触点电压 500V
机械寿命 -
最大交流触点电压 500V
开关功能 -
电气寿命 -
执行器类型 -
电流额定值 10A
指示颜色 -
开关配置 DPST-NC
长*宽*高 9.8mm(长度)*49.7mm(高度)
安装方式 弹簧安装
零件状态 在售
包装方式 散装

3SU14001AA103EA0厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3SU14001AA103EA0数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 按钮开关 SIEMENS/西门子 3SU14001AA103EA0 3SU14001AA103EA0数据手册

3SU14001AA103EA0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 69.4848
库存: 20
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 69.48
