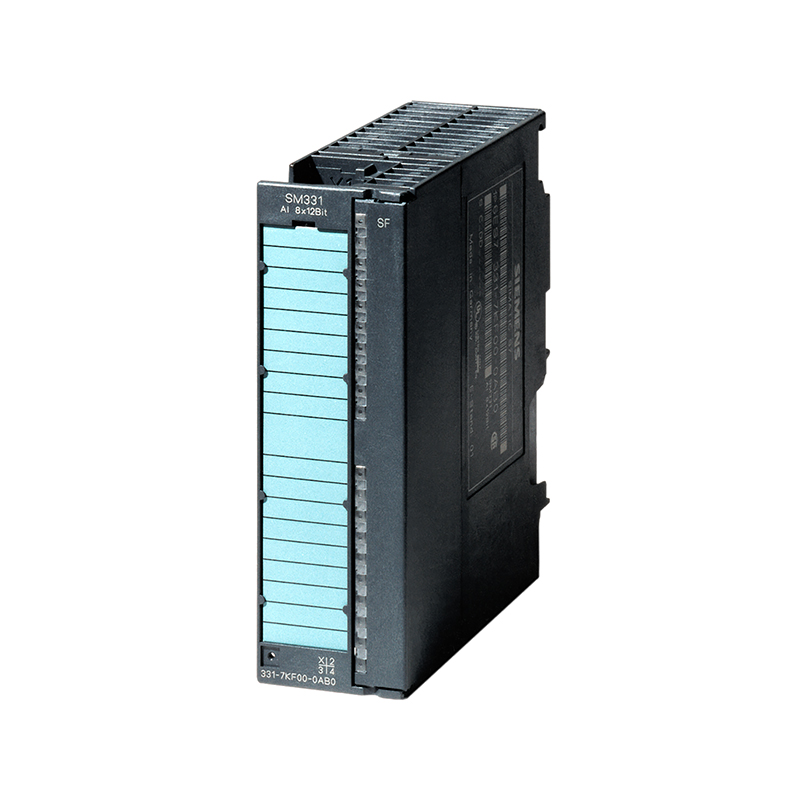

6ES7331-7KF02-0AB0

产品分类: 其他可编程器件
厂牌: SIEMENS/西门子
产品描述: Siemens PLC扩展模块 PLC扩展模块, SIMATIC S7-300 Series系列, 模拟输入, 用于S7-300 系列
供应商型号: 4532545
供应商: 海外现货
标准整包数: 1
SIEMENS/西门子 其他可编程器件 6ES7331-7KF02-0AB0

6ES7331-7KF02-0AB0概述

    SIMATIC S7-300, Analog Input Module SM 331 技术手册

    1. 产品简介


    SIMATIC S7-300 模拟输入模块 SM 331 是一款专为工业自动化控制设计的高精度模拟信号处理模块。该模块具有8个模拟输入通道,能够处理电压、电流、热电偶和电阻温度计等多种类型的模拟信号。它广泛应用于过程控制、环境监测、机械自动化等领域,尤其适用于需要高精度测量的应用场合。

    2. 技术参数


    | 参数类别 | 规格 |

    | 供电电压 | 24V DC |
    | 反向极性保护 | 支持 |
    | 输入电流 | 无负载下最大200mA,背板总线最大50mA |
    | 功耗 | 典型值1W |
    | 模拟输入通道数 | 8 |
    | 电阻测量通道数 | 4 |
    | 输入电压范围 | -500mV 至 +500mV(标称值) |
    | 输入电流范围 | 0至20mA(标称值) |
    | 热电偶类型 | E、J、K、L、N、PT100 |
    | 电阻类型 | Ni100、Pt100 |
    | 电阻范围 | 0至150Ω、0至300Ω、0至600Ω |
    | 测量精度 | ±0.6%至±1%(取决于输入范围) |

    3. 产品特点和优势


    - 高精度测量:提供高达14位的分辨率,确保测量结果的高度准确性。
    - 多功能输入:可以同时测量电压、电流、热电偶和电阻,满足多种工业需求。
    - 宽输入范围:支持广泛的输入范围,确保在各种应用环境中稳定工作。
    - 隔离保护:具备模拟输入通道之间的电气隔离,提高系统的可靠性和抗干扰能力。
    - 故障诊断:内置诊断功能,通过LED指示灯显示系统状态,便于维护和调试。

    4. 应用案例和使用建议


    应用案例:
    - 环境监测:用于监测空气质量、水体质量等环境参数,提供实时数据支持。
    - 机械自动化:集成到工业控制系统中,监测机械运行状态和环境条件。
    使用建议:
    - 在选择连接线缆时,应选用屏蔽线以减少外部干扰的影响。
    - 在设置测量参数时,根据具体应用环境选择合适的输入范围和精度。
    - 定期进行系统维护和校准,确保测量结果的准确性。

    5. 兼容性和支持


    该模块与SIMATIC S7-300系列其他模块兼容,支持快速插入和移除操作。西门子提供全面的技术支持和售后服务,包括安装指导、故障排查和定期维护。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入信号异常 | 检查输入线缆连接是否正确 |
    | 电源电压不稳定 | 确认供电电源电压稳定并符合要求 |
    | 测量误差偏大 | 校准设备,确保测量精度 |
    | 故障指示灯亮起 | 查看技术手册,按照指示进行排查 |

    7. 总结和推荐


    综上所述,SIMATIC S7-300 模拟输入模块 SM 331 具有高精度测量、多功能输入、宽输入范围及强大的诊断功能等特点,在多种工业自动化应用场景中表现出色。对于需要高精度测量的应用场合,强烈推荐使用此模块。西门子提供的全面技术支持进一步增强了其市场竞争力。

6ES7331-7KF02-0AB0参数

参数
可编程类型 -
最大工作供电电压 -
最小工作供电电压 -
长*宽*高 125mm*40mm*120mm
