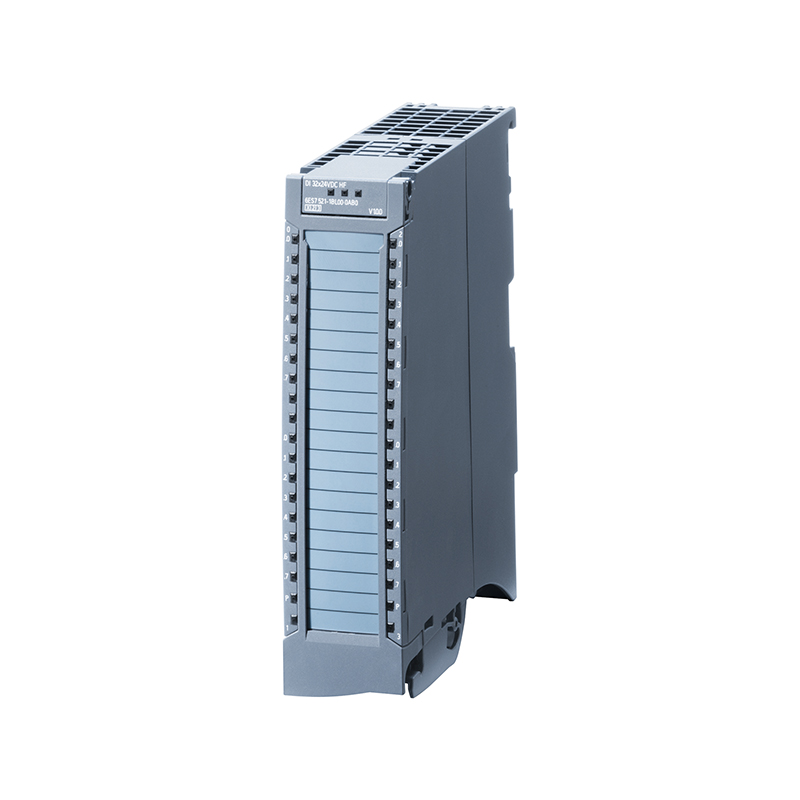

6ES75211BL000AB0

产品分类: 其他可编程器件
厂牌: SIEMENS/西门子
产品描述: Siemens 数字I/O模块 数字输入/输出模块, ET200S系列, 数字输入
供应商型号:
供应商:
标准整包数: 0
SIEMENS/西门子 其他可编程器件 6ES75211BL000AB0

6ES75211BL000AB0概述

    SIMATIC S7-1500 DI 32x24VDC HF 数字输入模块技术手册

    1. 产品简介


    SIMATIC S7-1500 DI 32x24VDC HF 是西门子推出的数字输入模块,适用于工业自动化控制系统。该模块具有32个数字输入通道,每组16个,其中两个输入通道可作为计数器使用。该模块主要应用于工业制造、过程控制等领域,能够满足各种复杂工况下的信号采集需求。

    2. 技术参数


    - 产品型号: 6ES7521-1BL00-0AB0
    - 硬件功能状态: FS04
    - 固件版本: V2.2.1
    - 供电电压: 24 V DC
    - 额定值: 24 V DC
    - 可允许范围:
    - 下限: 19.2 V DC
    - 上限: 28.8 V DC
    - 反极性保护: 支持
    - 输入电流:
    - 最大消耗电流: 40 mA
    - 每组最大电流消耗: 20 mA (24 V DC供电)
    - 电源:
    - 从背板总线提供的功率: 1.1 W
    - 功耗: 4.2 W
    - 输入类型: IEC 61131 类型3 (Source/Sink 输入)

    3. 产品特点和优势


    - 高密度输入: 32个数字输入通道,分组为每组16个,可灵活配置。
    - 集成计数器功能: 2个输入通道可配置为计数器,频率最高可达6kHz,位宽32位,支持上下计数模式。
    - 硬件中断: 支持硬件中断功能,提供实时诊断。
    - 隔离设计: 模块具备电气隔离功能,可以有效防止干扰,提高系统可靠性。
    - 宽温工作范围: 工作温度范围广,适应多种环境条件。

    4. 应用案例和使用建议


    - 典型应用: 该模块广泛应用于PLC控制系统,用于监测各种传感器信号,如压力、温度、流量等。
    - 使用建议: 在选择电缆长度时,建议根据实际情况选择屏蔽或非屏蔽电缆。在安装过程中,确保每个通道的接线正确无误,避免信号干扰。
    - 优化方案: 对于关键信号,可以考虑增加外部滤波电路以进一步提高信号的稳定性。

    5. 兼容性和支持


    - 工程软件: 可以通过STEP 7 TIA Portal和STEP 7进行配置,支持PROFIBUS和PROFINET通信协议。
    - 制造商支持: 西门子提供详细的技术文档和支持服务,用户可以通过官方渠道获取帮助。

    6. 常见问题与解决方案


    - 问题1: 电源电压波动导致模块工作不稳定。
    - 解决办法: 确保电源稳定,建议使用稳定的电源适配器,并检查接线是否有松动。
    - 问题2: 输入信号延迟时间过长。
    - 解决办法: 通过配置调整输入延迟时间,以满足具体应用需求。
    - 问题3: 计数器功能无法正常工作。
    - 解决办法: 检查连接的传感器是否符合要求,确认计数器参数配置正确。

    7. 总结和推荐


    综上所述,SIMATIC S7-1500 DI 32x24VDC HF 数字输入模块具有高密度、多功能、易用性强等特点,特别适合工业自动化控制系统中的信号采集应用。其广泛的供电范围和稳定的性能使其在恶劣环境下依然能保持良好表现。推荐广大用户根据实际需求选用该模块。
    如有任何疑问或需要技术支持,建议联系西门子官方客服,获得更详细的指导和服务。

6ES75211BL000AB0参数

参数
可编程类型 -
最大工作供电电压 -
最小工作供电电压 -
长*宽*高 147mm*35mm*129mm
零件状态 在售
包装方式 盒装

6ES75211BL000AB0厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

6ES75211BL000AB0数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 其他可编程器件 SIEMENS/西门子 6ES75211BL000AB0 6ES75211BL000AB0数据手册

6ES75211BL000AB0封装设计

查看详情并下载
Symbol
Footprint
3D Model
