6AG12315PF322XB0

产品分类: 其他可编程器件
厂牌: SIEMENS/西门子
产品描述:
供应商型号:
供应商:
标准整包数: 0
SIEMENS/西门子 其他可编程器件 6AG12315PF322XB0

6AG12315PF322XB0概述

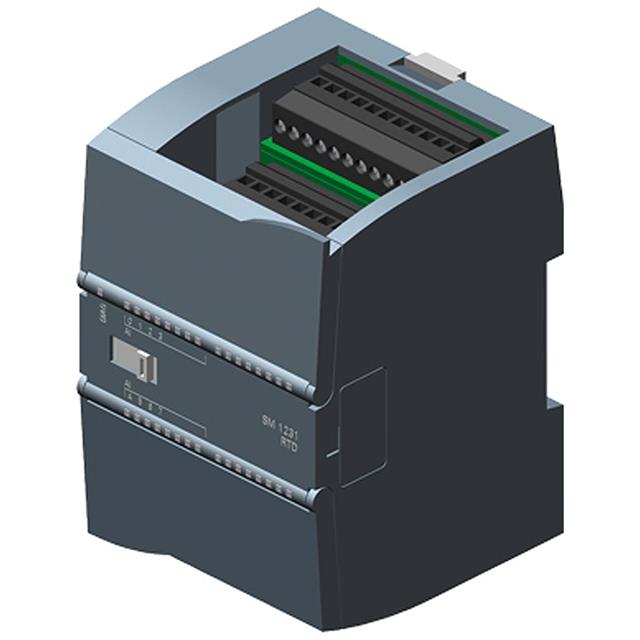

    # SIPLUS S7-1200 SM 1231 RTD 8AI -25...+70°C 技术手册

    产品简介


    SIPLUS S7-1200 SM 1231 RTD 8AI 是一款基于西门子(Siemens)S7-1200 系列的模拟输入模块,主要用于温度测量。该模块配备有 8 个电阻式温度传感器(RTD)通道,支持多种电阻型传感器输入,如 Pt10、Pt50、Pt100 等。此模块特别适用于工业自动化和过程控制领域,能够实现精准的温度监测和数据采集。

    技术参数


    主要技术规格
    - 型号: 6AG1231-5PF32-2XB0
    - 供电电压: DC 24V
    - 电流消耗:
    - 总体:40mA(5V DC)
    - 背板总线:80mA(5V DC)
    - 功率损耗: 1.5W(典型值)
    输入特性
    - 输入通道数: 8
    - 可输入信号类型: 电阻式温度传感器(RTD)
    - 电阻传感器范围:
    - Pt10, Pt50, Pt100, Pt200, Pt500, Pt1000
    - Ni100, Ni120, Ni200, Ni500, Ni1000
    - Cu10, Cu50, Cu100, LG-Ni1000
    - 额定输入范围:
    - 铜(Cu) 10: 10Ω
    - 镍(Ni) 100: 100Ω
    - 镍(Ni) 1000: 1000Ω
    - 镍(Ni) 120: 120Ω
    - 镍(Ni) 200: 200Ω
    - 镍(Ni) 500: 500Ω
    - 铂(Pt) 100: 100Ω
    - 铂(Pt) 1000: 1000Ω
    - 铂(Pt) 200: 200Ω
    - 铂(Pt) 500: 500Ω
    测量精度
    - 温度误差: ±0.1% / ±0.3%
    - 重复精度: ±0.05%
    工作环境
    - 操作温度: -40°C 至 70°C
    - 存储/运输温度: -40°C 至 70°C
    - 海拔高度: 最大 5000 米
    - 相对湿度: 操作时 95%(无冷凝)

    产品特点和优势


    SIPLUS S7-1200 SM 1231 RTD 8AI 模块具备以下显著特点和优势:
    - 高精度温度测量: 支持多种类型的 RTD 传感器,确保测量精度高达 ±0.1% / ±0.3%。
    - 宽温工作范围: 从 -40°C 到 70°C 的工作温度范围使其适用于极端环境条件。
    - 多种防护特性: 模块通过了多项严苛环境测试,如化学物质、生物活性物质和机械应力。
    - 高可靠性: 具有良好的防污保护,通过了 EN 60664-3 和 MIL-I-46058C 测试标准。
    - 简便安装: 前连接器设计简化了模块的安装和维护。

    应用案例和使用建议


    应用场景
    该模块广泛应用于工业自动化、过程控制、设备监控等领域。例如,在石化、钢铁制造等行业中用于监测管道、容器或其他生产设备的温度变化。
    使用建议
    1. 电源管理: 确保模块连接到稳定且符合要求的电源,以避免电流波动影响测量精度。
    2. 接线规范: 正确连接传感器,避免接触不良导致测量不准确。
    3. 环境监测: 在极端环境中使用时,注意监控模块的工作状态,防止因温度或湿度超标造成损坏。

    兼容性和支持


    - 兼容性: SIPLUS S7-1200 SM 1231 RTD 8AI 模块可以与其他 S7-1200 系列模块兼容使用,适用于多种工业控制系统。
    - 支持服务: 西门子提供详尽的技术文档和用户指南,同时提供技术支持和维护服务。

    常见问题与解决方案


    1. 问题: 模块启动失败。
    - 解决方案: 检查电源连接是否正常,确认电压和电流是否在允许范围内。

    2. 问题: 温度测量值异常。
    - 解决方案: 核实传感器连接是否正确,检查传感器类型和型号是否匹配。

    3. 问题: 模块显示错误代码。
    - 解决方案: 参考用户手册,根据错误代码定位问题并进行相应处理。

    总结和推荐


    SIPLUS S7-1200 SM 1231 RTD 8AI 模块凭借其高精度、宽温范围及多种防护特性,成为工业自动化领域中理想的温度测量解决方案。其卓越的性能和广泛的适用性使其在市场上具有强大的竞争力。强烈推荐该模块用于需要高精度温度监测的应用场合。

6AG12315PF322XB0参数

参数
可编程类型 -
最大工作供电电压 -
最小工作供电电压 -
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

6AG12315PF322XB0厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

6AG12315PF322XB0数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 其他可编程器件 SIEMENS/西门子 6AG12315PF322XB0 6AG12315PF322XB0数据手册
