3RF23 50-3AA06

产品分类: 固态继电器
厂牌: SIEMENS/西门子
产品描述: Siemens 固态继电器, 3RF23系列, DIN 导轨, 最大负载电流50 A, 最大负载电压600 V
供应商型号:
供应商:
标准整包数: 0

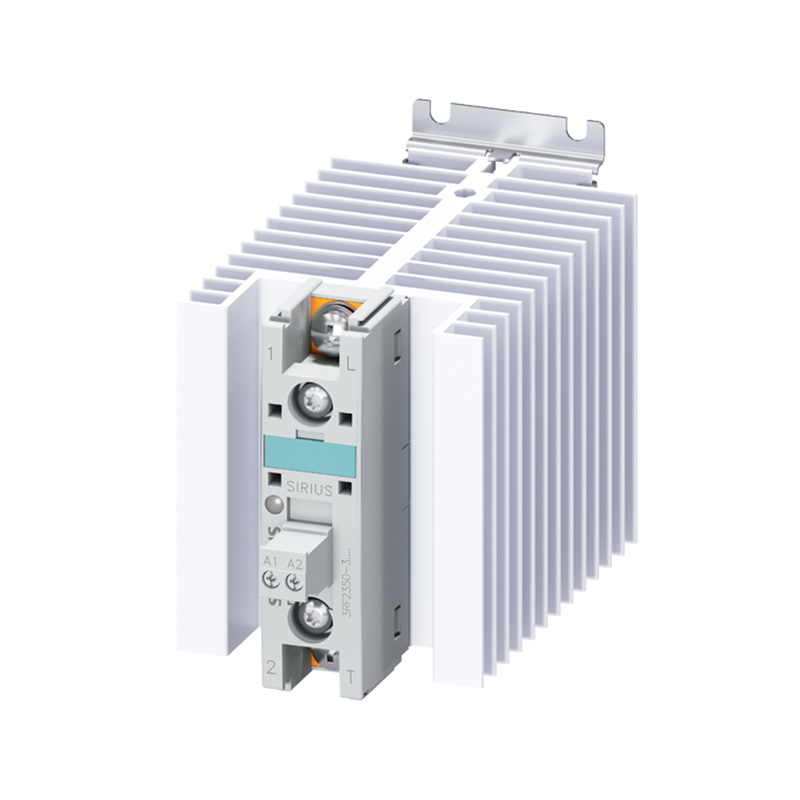

SIEMENS/西门子 固态继电器 3RF23 50-3AA06

3RF23 50-3AA06概述


    产品简介


    本产品为西门子(SIRIUS)品牌旗下的固态接触器,型号为3RF2350-3AA06。它是一款单相固态接触器,主要用于交流电的零点切换操作。该产品主要应用于工业自动化控制领域,如工厂生产线控制、电动机控制、电力分配系统等。此外,由于其高可靠性和宽泛的工作范围,也适用于商业和家庭环境中对电源控制有较高要求的应用场景。

    技术参数


    - 产品类型:单相固态接触器
    - 额定电流:
    - 交流模式下:50 A
    - 依据IEC 60947-4-3标准:36 A
    - 依据UL 508标准:45 A
    - 电压范围:
    - 交流模式:48 V - 600 V(50 Hz时)
    - 交流模式:48 V - 600 V(60 Hz时)
    - 绝缘电压:600 V
    - 功率损耗:
    - 在额定电流情况下(热运行状态):54 W(每极)
    - 在无负载状态下典型值:0.4 W
    - 过电压保护:6 kV
    - 工作温度范围:
    - 工作期间:-25°C 至 +60°C
    - 存储期间:-55°C 至 +80°C
    - 防护等级:IP00(无盖),IP20(有盖)
    - 连接方式:环形电缆接头连接
    - 尺寸:高度100 mm,宽度67 mm,深度141 mm
    - 安装方式:螺丝固定和导轨安装
    - 控制电源:直流电压,额定值最大可至30 V
    - 开关延迟时间:
    - 接通延时:1 ms,额外最大半个周期
    - 断开延时:1 ms,额外最大半个周期

    产品特点和优势


    1. 高可靠性:该接触器采用固态设计,减少了机械磨损,提高了使用寿命。
    2. 宽电压范围:支持48 V - 600 V的输入电压范围,适应性强。
    3. 零点切换功能:提供精确的零点切换,确保了交流电路的稳定和安全。
    4. 环境适应性强:工作温度范围广,从-25°C到+60°C,同时具有良好的电磁兼容性。
    5. 便捷的安装方式:通过螺丝固定和导轨安装,易于安装和维护。

    应用案例和使用建议


    应用案例
    该接触器广泛应用于工业生产线的电动机控制、电池管理系统中的电池充电控制、以及需要精确控制电流的应用场合。例如,在一个工厂生产线中,该接触器可用于电动机启动和停止控制,确保设备正常运转。
    使用建议
    - 优化散热:在高电流应用中,考虑加装散热片以提高散热效率,从而延长设备寿命。
    - 正确选择连接线:根据所需连接线的截面面积选择合适的连接端子,避免电流过载导致设备损坏。
    - 定期检查:在设备长时间运行后,进行定期检查,特别是检查各部件是否完好无损,接线是否紧固。

    兼容性和支持


    该接触器与SIRIUS品牌的其他辅助配件兼容,如终端盖、转换器和负载监控装置等。制造商提供了详尽的技术支持和售后服务,确保用户在使用过程中能够获得及时的帮助。

    常见问题与解决方案


    1. 问题:设备工作时发热异常
    - 解决方案:检查设备是否安装了合适的散热措施,如散热片;确认所有连接线和连接端子是否安装正确,避免接触不良导致的发热。
    2. 问题:接触器无法正常接通
    - 解决方案:检查控制电源电压是否在设备工作范围内;确认控制信号是否正确传输,排除信号干扰的可能性。
    3. 问题:设备运行时噪声大
    - 解决方案:确认设备是否安装在稳固的基座上,检查是否有振动源影响;如有必要,调整设备的安装位置,确保设备稳定运行。

    总结和推荐


    这款3RF2350-3AA06固态接触器凭借其稳定的性能、宽泛的电压范围、零点切换功能及高效的散热系统,使其成为工业自动化领域的优选设备。建议在需要高可靠性和高性能的应用场景中使用。对于寻求高效能、高稳定性的用户而言,该产品是一个非常值得推荐的选择。

3RF23 50-3AA06参数

参数
负载电压 600V
输入电压 -
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 -
输出类型 -
安装方式 DIN导轨安装

3RF23 50-3AA06厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3RF23 50-3AA06数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 固态继电器 SIEMENS/西门子 3RF23 50-3AA06 3RF23 50-3AA06数据手册
