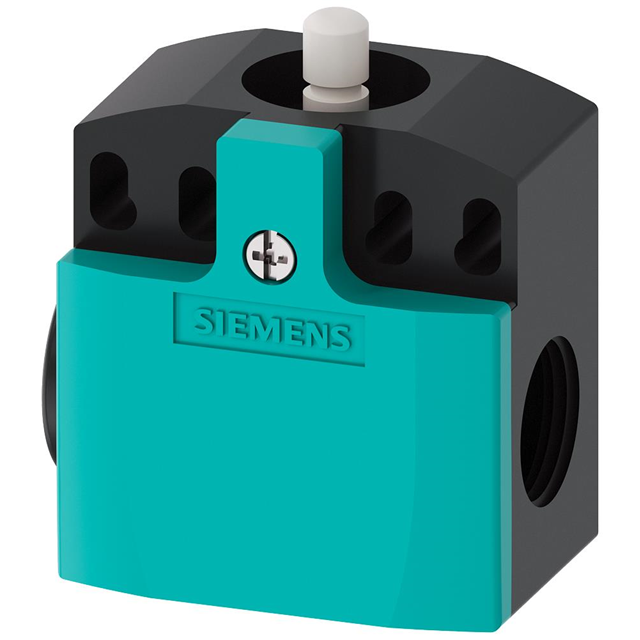

3SE52420MC05

产品分类: 限位开关
厂牌: SIEMENS/西门子
产品描述: Siemens, 3SE5系列 顶部柱塞, 圆形柱塞式, 塑料外壳
供应商型号: 982-3SE52420MC05
供应商: Mouser
标准整包数: 1

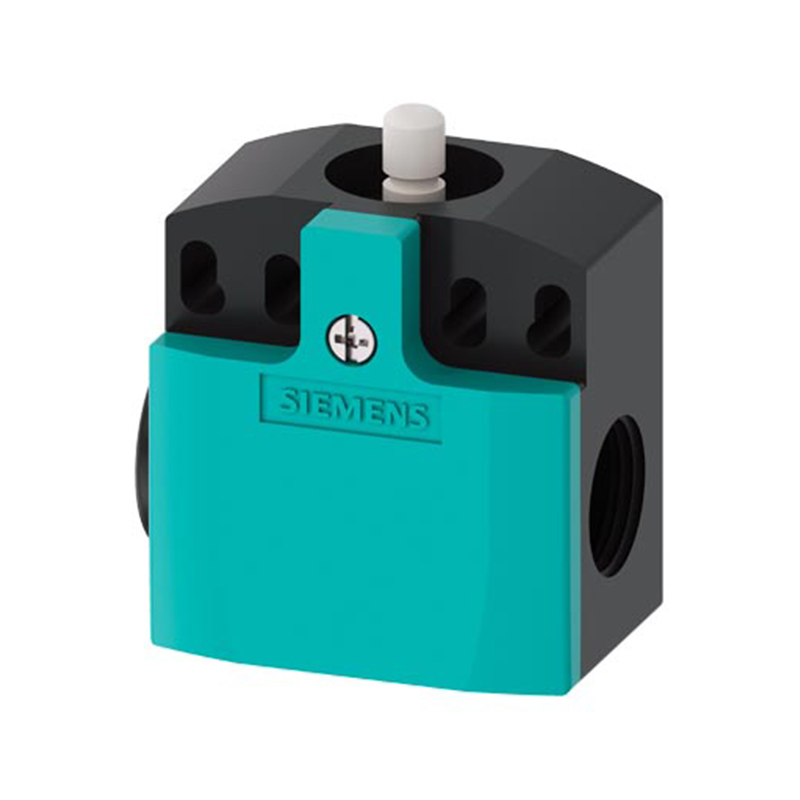

SIEMENS/西门子 限位开关 3SE52420MC05

3SE52420MC05概述


    产品简介


    SIRIUS机械位置开关 是一款根据EN 50047标准设计的塑料外壳位置开关。它主要用于机械控制和监测应用中,以确保设备在安全操作条件下的正常运行。此产品具有2个常闭(NC)和1个常开(NO)慢动型触点,并且具备“make-before-break”功能。适用于各种工业领域,如工厂自动化、交通运输系统和机械制造。

    技术参数


    - 绝缘电压: 额定值为250 V
    - 污染等级: 3级
    - 浪涌电压抵抗力: 额定值为4 kV
    - 防护等级: IP66/IP67
    - 冲击抵抗力: 30g / 11 ms(符合IEC 60068-2-27)
    - 振动抵抗力: 0.35 mm/5g(符合IEC 60068-2-6)
    - 机械使用寿命: 典型值为15,000,000次
    - 电气耐久性: 100,000次(AC-15,230 V)
    - 热电流: 10 A
    - 重复精度: ±0.05 mm
    - 最低动作力: 20 N
    - 传感器长度: 60.7 mm
    - 传感器宽度: 50 mm
    - 工作温度范围: 操作期间 -25 ... +85°C,储存期间 -40 ... +90°C
    - 额定操作频率: 50 ... 60 Hz
    - 接线方式: 螺丝端子
    - 导体横截面积: 固体:1x (0.5 ... 1.5 mm²),2x (0.5 ... 0.75 mm²);精细绞合:1x (0.5 ... 1.5 mm²),2x (0.5 ... 0.75 mm²)
    - 电缆入口类型: 2x (M20 x 1.5)

    产品特点和优势


    - 高可靠性: 电气耐久性和机械使用寿命均经过严格测试,能够在恶劣环境中稳定运行。
    - 高防护等级: IP66/IP67的防护等级使其能在多尘、潮湿的环境中可靠工作。
    - 易于安装: 螺丝固定方式便于快速安装,减少安装时间和成本。
    - 高安全性: 正向断开机制确保在故障情况下能够及时断开电路,提高安全性。

    应用案例和使用建议


    应用案例
    这款机械位置开关在工厂自动化和机械控制系统中广泛应用。例如,在输送带上,当工件到达特定位置时,通过触发该位置开关,可以实现自动化的分拣和控制流程。
    使用建议
    1. 正确选择电缆类型: 在安装过程中,需要选择合适的电缆和端子,以确保电气连接的可靠性和安全性。
    2. 遵循安装规范: 确保在任何安装方向下都能正确操作,并且要按照制造商的要求进行螺丝固定。
    3. 定期检查: 建议在每次大修期间对位置开关进行检查和维护,以确保其长期稳定的性能。

    兼容性和支持


    - 兼容性: 该产品可以与多种型号的机械设备和控制系统兼容。
    - 支持: Siemen提供了详细的技术文档和支持服务,用户可以通过访问Siemens的支持网站获取更多资料和帮助。

    常见问题与解决方案


    - 问题: 安装过程中无法正常操作位置开关。
    - 解决方案: 检查安装方向是否正确,确认螺丝已牢固固定,同时检查是否有足够的动作力。
    - 问题: 触点接触不良。
    - 解决方案: 清理触点表面,确保没有灰尘或杂质影响接触效果。

    总结和推荐


    SIRIUS机械位置开关是一款性能卓越、可靠耐用的产品。它在工厂自动化和机械控制领域的应用非常广泛,并且具有较高的防护等级和安全性。考虑到其出色的耐用性和可靠性,强烈推荐在相关应用场景中使用。

3SE52420MC05参数

参数
开关功能 Off-Mom,On-Mom
开关配置 3PST-2NC/1NO
执行器角度 -
电流额定值 -
电气寿命 -
机械寿命 15000000Cycles
最小行程 -
操作力 20.39N
长*宽*高 50mm*33mm*53mm
安装方式 底座安装,螺纹安装
应用等级 工业级
包装方式 盒装

3SE52420MC05厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3SE52420MC05数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 限位开关 SIEMENS/西门子 3SE52420MC05 3SE52420MC05数据手册

3SE52420MC05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 105.3648 ¥ 890.3326
10+ $ 102.546 ¥ 866.5137
25+ $ 97.6395 ¥ 825.0538
50+ $ 95.9175 ¥ 810.5029
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
