首页  >  产品百科  >  3RT20171HB41

3RT20171HB41

产品分类: 其他继电器
厂牌: SIEMENS/西门子
产品描述: Siemens 控制继电器, 3RT2系列, 触点额定电流 22 A
供应商型号: 3473-3RT20171HB41-ND
供应商: Digi-Key
标准整包数: 1
SIEMENS/西门子 其他继电器 3RT20171HB41

3RT20171HB41概述

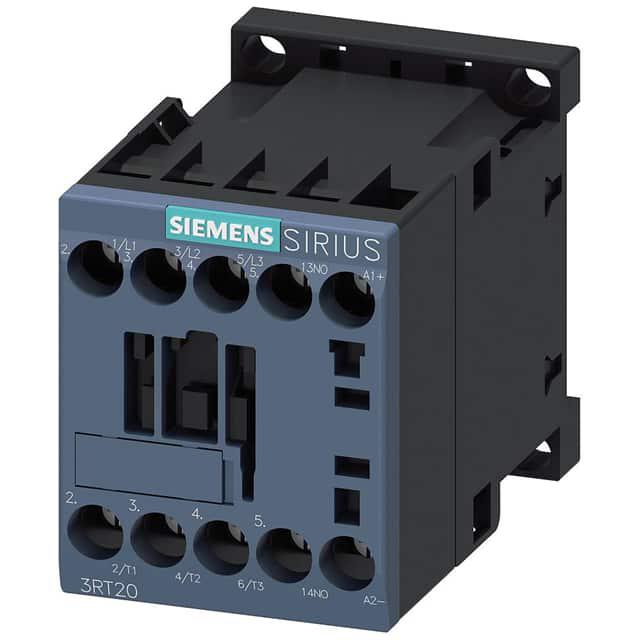

    # 西门子SIRIUS系列接触器3RT2017-1HB41技术手册解析

    产品简介


    西门子SIRIUS系列中的3RT2017-1HB41是一款功率接触器,设计用于交流电路(AC-3e和AC-3)中的高效率控制和开关操作。这款接触器适用于工业自动化和电力控制领域,其主要功能包括切换交流电机和其他感性负载。由于其高可靠性和宽广的应用范围,该产品广泛应用于工业机械、生产线设备以及各类电力控制系统中。
    主要特点
    - 类型:功率接触器
    - 额定电流:12A(AC-3),适用于5.5kW/400V电源
    - 工作电压:24V直流控制电压
    - 极数:三极
    应用领域
    - 工业自动化系统
    - 电机控制中心
    - 配电设备

    技术参数


    以下是产品的主要技术参数列表:
    | 参数分类 | 具体数值及描述 |

    | 触点数量(主触点) | 3个常开触点 |
    | 控制电压 | 直流24V |
    | 功率损耗 | 1.5W(热运行状态);每极0.5W |
    | 最大绝缘电压 | 辅助电路与主电路均为690V |
    | 冲击电阻 | 主电路:6kV;辅助电路:6kV |
    | 操作频率 | AC-3最高750次/小时;AC-4最高250次/小时 |
    | 温度范围 | 操作:-25°C至+60°C;存储:-55°C至+80°C |
    | 安装尺寸 | 高度:58mm;宽度:45mm;深度:73mm |

    产品特点和优势


    3RT2017-1HB41接触器以其卓越的技术规格和可靠的设计脱颖而出。以下是其主要优势:
    1. 高可靠性:机械寿命高达30,000,000次操作,确保长期稳定运行。
    2. 高绝缘等级:支持高达690V的绝缘电压,适合多种复杂应用场景。
    3. 多功能适配性:可选配1个常开辅助触点,适合PLC输出连接需求。
    4. 安装灵活:支持DIN导轨安装及±180°旋转,便于空间优化。
    5. 高效节能:低功耗设计(典型值2.8W),有效降低运行成本。

    应用案例和使用建议


    应用场景
    - 工业机械:适用于各种工业机械设备,如输送带、搅拌机等,通过控制电机启停实现精准操控。
    - 配电设备:在大型配电柜中,配合断路器使用,为系统提供过载保护。
    - 自动化流水线:实现自动化生产流程中电机的开关控制。
    使用建议
    - 在高压环境下使用时,建议结合短路保护措施,避免因过载导致损坏。
    - 当需要多个设备联动时,可通过辅助触点实现信号反馈和联锁功能。
    - 定期检查接线端子紧固情况,确保良好的电连接质量。

    兼容性和支持


    - 兼容性:此接触器与多种工业控制系统兼容,尤其适合PLC集成设计。
    - 技术支持:西门子提供详尽的技术文档、培训和支持服务,帮助用户快速部署和维护设备。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触器动作迟缓 | 确认供电电压是否符合要求(24V DC);清洁磁铁线圈和接线端子 |
    | 温度过高 | 检查安装环境温度是否超标;确保周围有足够的通风空间 |
    | 寿命下降 | 根据实际操作频率调整设备负载,减少频繁启动对接触器的影响 |

    总结和推荐


    产品优点

    总结


    - 可靠性强:机械寿命长且维护需求低。
    - 适应性强:宽温范围和高绝缘等级使其适合恶劣环境。
    - 功能全面:集成了主触点和辅助触点,满足多样化需求。
    推荐程度
    3RT2017-1HB41是一款性能优越的接触器,特别适合工业自动化和电力控制系统。无论是从技术规格还是实际应用角度来看,该产品都表现出色。因此,强烈推荐用于需要高性能接触器的关键场合。
    联系西门子官方网站获取更多支持和服务信息:[https://www.siemens.com/ic10](https://www.siemens.com/ic10)

3RT20171HB41参数

参数
继电器类型 -
开关功能 3P
长*宽*高 45mm*73mm*57.5mm
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 盒装

3RT20171HB41厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3RT20171HB41数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 其他继电器 SIEMENS/西门子 3RT20171HB41 3RT20171HB41数据手册

3RT20171HB41封装设计

查看详情并下载
Symbol
Footprint
3D Model
