6EP1 961-2BA00

产品分类: 开关电源
厂牌: SIEMENS/西门子
产品描述: Siemens 电源, SITOP SELECT系列, 使用于可选择的
供应商型号:
供应商:
标准整包数: 0

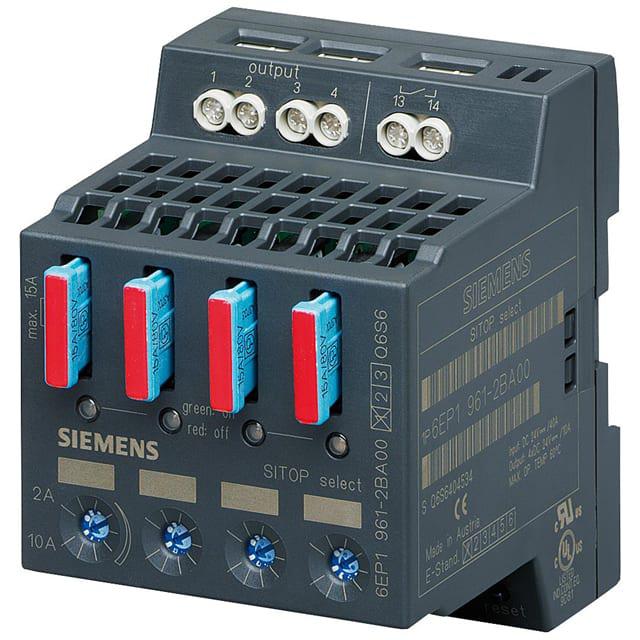

SIEMENS/西门子 开关电源 6EP1 961-2BA00

6EP1 961-2BA00概述

    SITOP SELECT/DIAGNOSIS MODULE/4X2-10A 技术手册解析

    产品简介


    SITOP SELECT/DIAGNOSIS MODULE/4X2-10A 是一款由西门子公司生产的诊断模块。它主要用于电源管理和监控,具有四个独立的24V直流输入和输出通道。每个输出通道可提供最大10安培的电流,并且可以通过内部设置调整输出电流值。适用于工业自动化、电力供应系统以及各种需要高精度和稳定性的场合。

    技术参数


    | 参数 | 描述 |

    | 输入电源 | 24 V DC / 40 A |
    | 输入电压范围 | 22...30 V |
    | 输出电压曲线 | 控制的直流电压(Vin - 约 0.3 V) |
    | 输出电流 | 每个输出通道最大 10 A |
    | 工作温度范围 | 运行:0 ... 60°C;运输:-40 ... +85°C;存储:-40 ... +85°C |
    | 环境湿度范围 | 5...95%,无冷凝 |
    | 机械尺寸 | 宽度:72 mm;高度:90 mm;深度:90 mm |
    | 安装要求 | 上下各需50 mm空间;左右无需空间 |

    产品特点和优势


    1. 高效率:在额定输出条件下,转换效率高达97%,保证低功耗和高效能。
    2. 灵活的电流调节:每个输出通道的电流可以从2A至10A调整,适用于不同的负载需求。
    3. 安全保护机制:包括过流保护、欠压保护、温度保护等多重保护措施,确保设备运行的安全性。
    4. 易于安装和维护:采用螺丝接线端子,方便现场安装;模块化设计,便于替换和维护。

    应用案例和使用建议


    SITOP SELECT/DIAGNOSIS MODULE/4X2-10A 可广泛应用于工业自动化控制系统中,如机器视觉、机器人控制等场合。建议在选择应用时考虑以下几点:
    1. 确保输入电源在规定的电压范围内。
    2. 根据负载需求调整合适的输出电流。
    3. 避免长时间暴露于极端环境温度中。

    兼容性和支持


    该模块可以与其他标准电源设备配合使用。厂商提供详细的使用指南和技术支持服务,帮助用户更好地利用和维护该产品。此外,还通过了多项国际认证,确保在不同国家和地区合法合规。

    常见问题与解决方案


    1. 过载跳闸:检查负载是否超过设定的最大电流值,重新设置电流限值。
    2. 输入电压不稳:确认输入电源稳定,如使用UPS后备电源。
    3. 故障显示灯亮起:参考模块上的指示灯状态,按照说明书进行故障排查。

    总结和推荐


    SITOP SELECT/DIAGNOSIS MODULE/4X2-10A 以其高效率、可靠的保护机制和灵活的配置选项,非常适合对电源质量和安全性要求较高的应用场景。推荐用于工业自动化领域,特别是在需要多通道独立控制和保护的复杂系统中。

6EP1 961-2BA00参数

参数
输出功率 -
电压-输出4 -
输出数量 4
电压-输出3 -
最大输入电压 30V
负载调节 -
电流-输出1 -
最小输入电压 24V
电压-输出2 -
电压-输出1 -
电流-输出2 -
长*宽*高 71.5mm*90mm*94mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

6EP1 961-2BA00厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

6EP1 961-2BA00数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 开关电源 SIEMENS/西门子 6EP1 961-2BA00 6EP1 961-2BA00数据手册
