3VA93730JF60

产品分类:
厂牌: SIEMENS/西门子
产品描述:
供应商型号: 982-3VA93730JF60
供应商: Mouser
标准整包数: 1
SIEMENS/西门子  3VA93730JF60

3VA93730JF60概述

    #

    产品简介

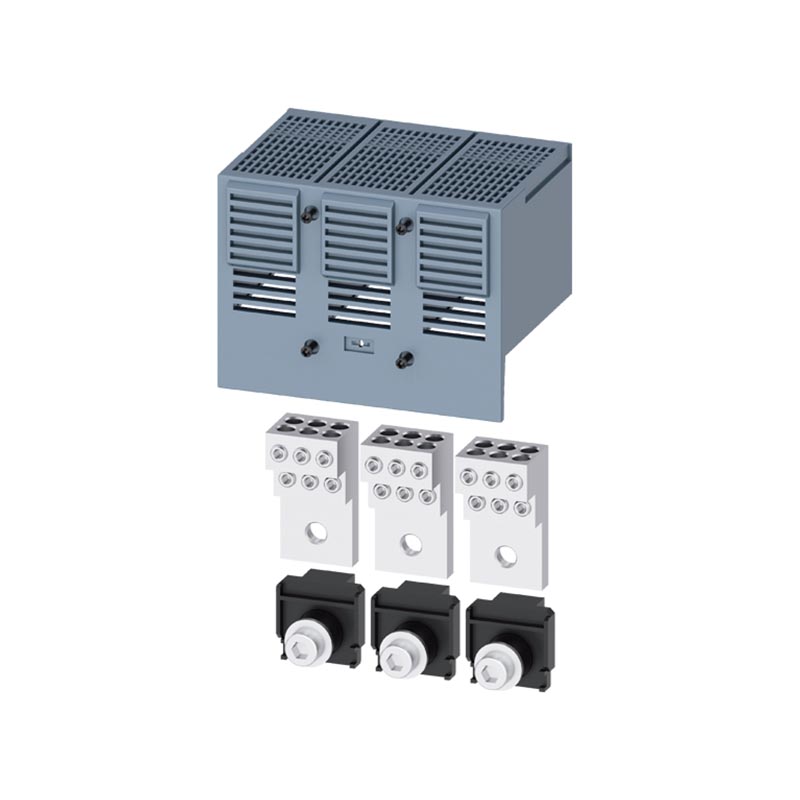

    产品名称: 3VA9373-0JF60 分配线连接器
    品牌名称: SENTRON
    制造商: 西门子(Siemens)
    应用领域: 用于插拔单元和抽出单元,特别适用于3VA6 400/600系列设备的附件。
    产品类型: 该产品为铜铝导线连接器,设计用于同时连接多根电缆,最多可连接6根电缆,提供三个单位的连接。它广泛应用于工业自动化控制、电力系统等领域。

    技术参数


    电气参数:
    - 电压范围: 未明确给出具体数值
    - 电流: 未明确给出具体数值
    - 铜导线截面积: 1.5-35 mm²
    - 铝导线截面积: 4-16 mm² (固体) 和 4-35 mm² (绞合)
    机械设计:
    - 连接方式: 符合IEC标准的端子连接
    - 绝缘材料: 不锈钢端子
    - 剥线长度: 18-34.5 mm
    温度要求:
    - 根据UL认证,连接铜缆的最大允许温度为75°C
    紧固力矩:
    - 使用铜电缆时的紧固力矩:
    - 固体1.5 mm²: 2.8 Nm
    - 2.5 - 10 mm²: 6.2 Nm
    - 16 mm²: 7 Nm
    - 使用铜电缆时的紧固力矩(按美国标准):
    - 绞合14-8 AWG: 55 lb-in
    - 6-2 AWG: 62 lb-in

    产品特点和优势


    - 多种连接能力: 3VA9373-0JF60 可以同时连接多达6根电缆,极大地提高了系统灵活性。
    - 适应性强: 该连接器支持多种类型的导线(铜和铝),适用范围广。
    - 可靠的机械设计: 采用不锈钢端子,确保长期使用下的耐用性和稳定性。
    - 易于安装: 设计合理,便于快速安装和拆卸。
    - 符合国际标准: 通过IEC和UL双重认证,满足全球大部分地区的使用要求。

    应用案例和使用建议


    应用案例
    该产品常用于工业自动化系统中,尤其是在需要连接大量电缆的场合。例如,在配电盘内进行多根电缆的连接时,可以显著提高系统的可靠性和工作效率。
    使用建议
    - 正确剥离导线: 确保剥线长度在18-34.5 mm之间,避免过长或过短导致连接不稳。
    - 选择合适的紧固力矩: 根据电缆规格选用合适的紧固力矩,避免过度拧紧或松动。
    - 定期检查: 在高负载或恶劣环境中,定期检查连接部位,确保连接稳固无松动。

    兼容性和支持


    - 兼容性: 该产品主要用于与3VA6 400/600系列设备配套使用,可以与其他Siemens品牌的配电组件兼容。
    - 技术支持: 西门子提供了详细的产品手册和技术支持服务。可以通过官方网站获取更多的技术资料和产品下载信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查剥线长度是否在规定范围内,确保导线正确插入并紧固。 |
    | 紧固力矩不当 | 根据电缆规格重新调整紧固力矩至合适值。 |
    | 温度过高 | 确保电缆不超过最大允许温度75°C,必要时增加散热措施。 |

    总结和推荐


    综合评估
    3VA9373-0JF60 分配线连接器是一款高性能的铜铝导线连接器,具有广泛的适应性和优良的机械性能。它不仅符合国际标准,而且在实际应用中表现出色,特别适合于工业自动化和电力系统领域。
    推荐
    鉴于其多功能性和可靠性,强烈推荐使用3VA9373-0JF60分配线连接器。西门子作为知名品牌,其产品质量和服务值得信赖。对于需要大量电缆连接的项目,这款连接器将是理想的选择。

3VA93730JF60参数

参数
包装方式 盒装
