6ES72324HD320XB0

产品分类: 其他可编程器件
厂牌: SIEMENS/西门子
产品描述: Siemens PLC输入输出模块 PLC输入输出模块, SM 1232系列, 模拟输入, 模拟输出, 用于SIMATIC S7-1200 系列
供应商型号: 3473-6ES72324HD320XB0-ND
供应商: Digi-Key
标准整包数: 1

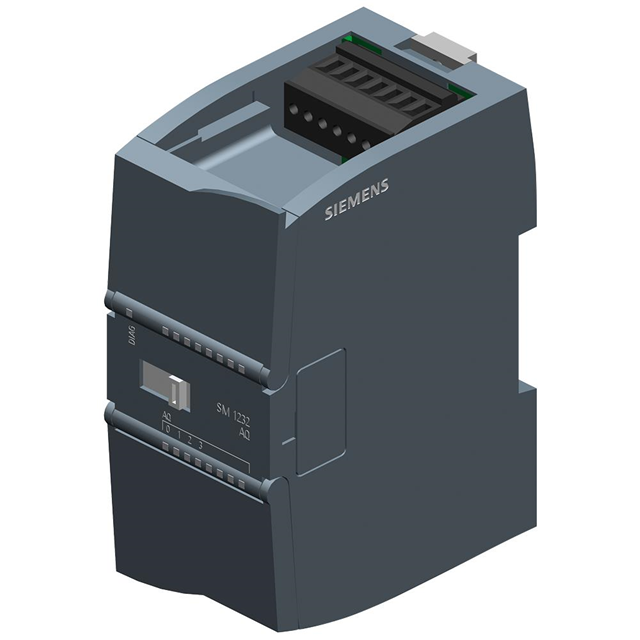

SIEMENS/西门子 其他可编程器件 6ES72324HD320XB0

6ES72324HD320XB0概述

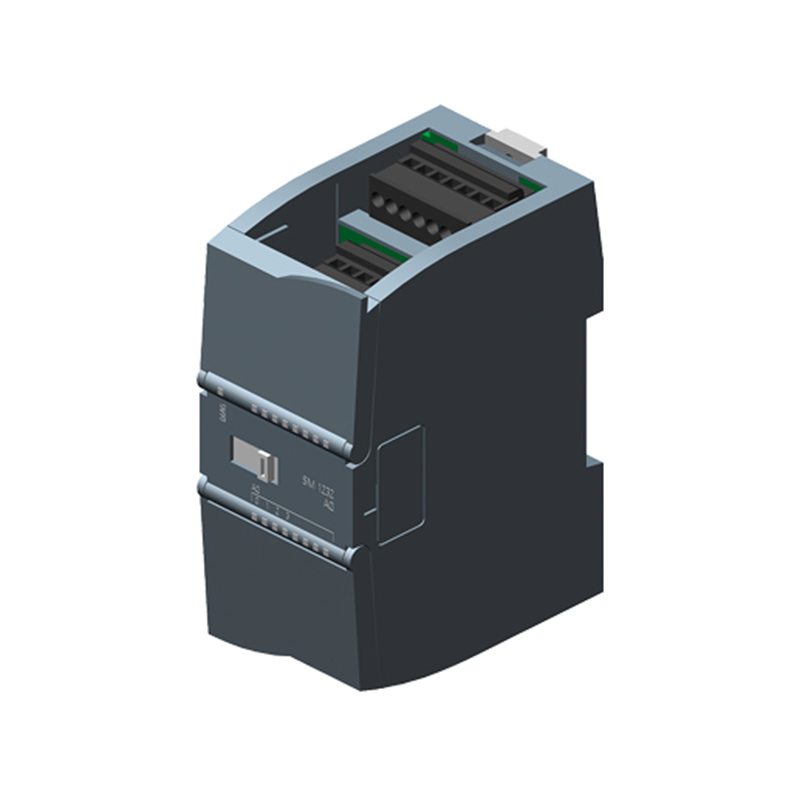

    # SIMATIC S7-1200 SM 1232 4通道模拟量输出模块技术手册

    产品简介


    基本介绍
    SIMATIC S7-1200 SM 1232 模拟量输出模块是一款专为自动化控制系统设计的高性能模拟量输出模块。它能够提供4路独立的模拟输出通道,支持电压输出(±10V)和电流输出(0-20mA/4-20mA),并具备高分辨率(14位/13位)。该模块广泛应用于工业自动化、过程控制等领域,特别适用于需要精确控制和测量的应用场合。

    技术参数


    以下是SIMATIC S7-1200 SM 1232 模拟量输出模块的技术规格:
    - 供电电压:额定值为24V DC
    - 输入电流:
    - 典型值:45mA
    - 来自背板总线的5V DC,典型值为80mA
    - 功耗:典型值为1.5W
    - 模拟输出通道数:4个,可选择电压或电流输出
    - 输出范围:
    - 电压输出:-10V至+10V
    - 电流输出:0至20mA
    - 负载阻抗:
    - 电压输出:最小1000Ω
    - 电流输出:最大600Ω
    - 电缆长度:屏蔽电缆,最长可达100m
    - 输出精度:
    - 温度误差(相对于输出范围):在25°C时±0.3%,在55°C时±0.6%
    - 基本误差限制(在25°C时的操作限制):
    - 电压:相对于输出范围,±0.3%
    - 电流:相对于输出范围,±0.3%
    - 干扰电压抑制:对于f = n x (f1 ± 1%),其中f1是干扰频率,共模电压最大为12V
    - 诊断功能:
    - 诊断报警
    - 监控供电电压
    - 线断裂检测
    - 短路检测
    - 防护等级:IP20
    - 认证:
    - CE标志
    - CSA认证
    - UL认证
    - cULus
    - FM认证
    - RCM(原C-TICK)
    - KC认证
    - 船舶认证
    - 工作环境条件:
    - 存储/运输环境温度范围:-40°C至70°C
    - 工作环境空气压力范围:操作时795 hPa至1080 hPa,存储/运输时660 hPa至1080 hPa
    - 工作环境相对湿度:在25°C下无冷凝现象,最大95%

    产品特点和优势


    SIMATIC S7-1200 SM 1232模拟量输出模块具有以下显著特点和优势:
    - 高分辨率:支持14位电压输出和13位电流输出,确保精确控制。
    - 宽广的输出范围:可以输出±10V电压或0-20mA电流,适用于各种不同的应用需求。
    - 高精度:温度误差在±0.3%到±0.6%之间,基本误差限在±0.3%以内,确保高度可靠。
    - 多重保护功能:内置诊断报警、监控供电电压、线断裂检测及短路检测等功能,确保系统的稳定运行。
    - 良好的兼容性:符合多种国际认证标准,保证了其在不同国家和地区的通用性和可靠性。

    应用案例和使用建议


    应用案例
    SM 1232模块在工业自动化领域得到了广泛应用。例如,在一个化工厂中,它可以用于控制反应釜的温度和压力。通过调节电压或电流信号,可以实现对各种执行机构的精准控制。
    使用建议
    1. 环境适应性:由于该模块的工作温度范围较广,适用于大多数工业环境。但在极端环境下,需注意采取相应的散热措施。
    2. 安装注意事项:在安装过程中,确保连接的电缆为屏蔽双绞线,以减少外部电磁干扰的影响。
    3. 维护保养:定期检查供电电压、诊断报警等功能是否正常运行,及时发现并排除潜在故障。

    兼容性和支持


    该模块具有良好的兼容性,能够与SIMATIC S7-1200系列的其他组件无缝集成。西门子公司提供了全面的技术支持和维护服务,包括详细的用户手册、在线技术支持和现场服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出信号不稳定 | 检查电缆连接是否牢固,排除外部电磁干扰;若仍无法解决,尝试更换新的电缆。 |
    | 诊断报警频繁出现 | 检查供电电压是否正常;若电压正常,则可能是内部电路问题,建议联系技术支持。 |
    | 设备过热 | 检查工作环境的通风情况,确保设备散热良好;考虑安装额外的散热装置。 |

    总结和推荐


    SIMATIC S7-1200 SM 1232 模拟量输出模块凭借其高精度、稳定性、多样化的应用特性,成为工业自动化领域的理想选择。它的多项优越性能使其在复杂工业环境中表现出色。如果您正在寻找一款能够满足精密控制要求且可靠性高的模拟量输出模块,强烈推荐使用这款产品。

6ES72324HD320XB0参数

参数
可编程类型 -
最大工作供电电压 -
最小工作供电电压 -
长*宽*高 100mm*45mm*75mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

6ES72324HD320XB0厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

6ES72324HD320XB0数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 其他可编程器件 SIEMENS/西门子 6ES72324HD320XB0 6ES72324HD320XB0数据手册

6ES72324HD320XB0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 628.628
10+ $ 569.1681
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: $ 628.62
