3VA51105EF310AA0

产品分类: 断路器
厂牌: SIEMENS/西门子
产品描述: 690V 3 100A 控制杆 DIN导轨安装
供应商型号: 982-3VA51105EF310AA0
供应商: Mouser
标准整包数: 1
SIEMENS/西门子 断路器 3VA51105EF310AA0

3VA51105EF310AA0概述


    产品简介

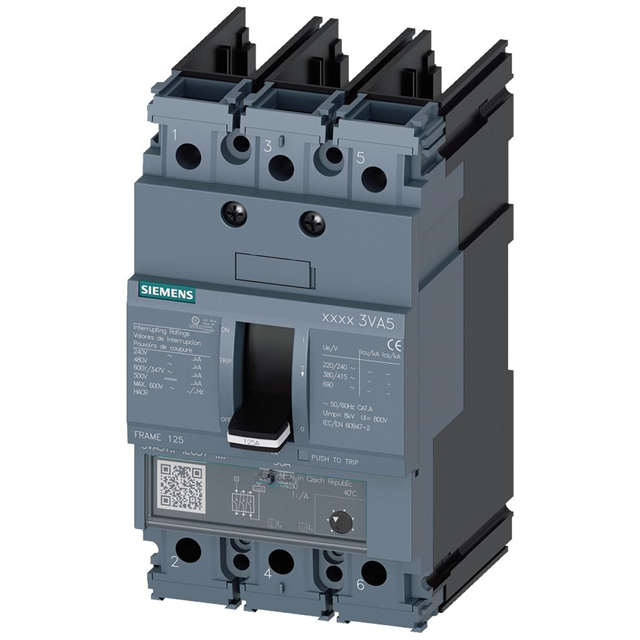

    产品名称: SENTRON 3VA5110-5EF31-0AA0
    产品类型: 塑壳断路器(Molded-case circuit breaker)
    主要功能: 线路保护、过载保护和短路保护
    应用领域: 工业控制系统、商用建筑配电系统、电力分配和控制等领域

    技术参数


    - 额定电流(In):100A
    - 过载保护设定电流(Ir):80A~100A
    - 短路保护设定电流(Ii):5~10 x In
    - 最大分断能力(Icu):240V时85kA;415V时55kA;690V时7kA
    - 额定电压:交流(AC)690V,直流(DC)500V
    - 绝缘电压:800V
    - 机械寿命:20,000次操作周期
    - 电气耐久性:交流1(AC-1)模式下,在380/415V下为8,000次;在690V下为4,000次;在480V下为8,000次;在600V下为4,000次
    - 工作温度范围:
    - 运行状态:最低-25°C,最高70°C
    - 存储状态:最低-40°C,最高80°C
    - 重量:962g

    产品特点和优势


    - 高分断能力:3VA5110-5EF31-0AA0具有非常高的分断能力(Icu),能够在不同电压等级下进行高效可靠的断电操作。
    - 环境适应性强:能够在宽泛的工作和存储温度范围内稳定运行,适合各种恶劣环境的应用。
    - 高电气耐久性:能够承受多次操作周期而不影响性能,适用于高频率操作的场景。
    - 认证齐全:符合IEC标准,具备多项认证,确保产品的质量和可靠性。

    应用案例和使用建议


    应用案例:
    - 在工业生产线上用于对机器的过载和短路保护。
    - 在商业建筑中用于配电系统的保护和管理。
    使用建议:
    - 在选择和安装时,请根据具体应用场景的电压和电流需求进行调整,以确保最佳的保护效果。
    - 定期检查和维护断路器,以确保其长期稳定运行。

    兼容性和支持


    - 兼容性:本产品支持HACR型电路(Heating, Air Conditioning, and Refrigeration电路),适用于高功率的空调和制冷设备。
    - 技术支持:Siemens提供全面的技术支持和维护服务,包括安装指南、操作手册和在线支持平台,以帮助用户更好地使用和维护该产品。

    常见问题与解决方案


    - 问题:设备过热。
    - 解决方法:检查设备的安装位置是否通风良好,避免阳光直射,并确保周围有足够的空间进行散热。
    - 问题:短路保护未触发。
    - 解决方法:确认短路保护设定电流(Ii)的设置是否正确,必要时请参考产品手册进行调整。
    - 问题:设备频繁跳闸。
    - 解决方法:检查设备的负载是否超过额定电流(In),如果是,则需要减少负载或更换更高额定电流的设备。

    总结和推荐


    SENTRON 3VA5110-5EF31-0AA0塑壳断路器是一款高性能的产品,它拥有出色的分断能力和电气耐久性,适用于多种应用场景。其环境适应性强,符合多项国际标准,并且得到了厂商的全方位支持。对于需要可靠、高效断电保护的用户来说,这款断路器是一个非常值得考虑的选择。我强烈推荐使用该产品,特别是对于那些希望在工业和商业环境中确保安全稳定的电源管理和保护的用户。

3VA51105EF310AA0参数

参数
断路器类型 -
执行器类型 控制杆
额定电流 100A
极数 3
额定电压-AC 690V
额定电压-DC -
照明电压-标称值 -
照明 -
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

3VA51105EF310AA0厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3VA51105EF310AA0数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 断路器 SIEMENS/西门子 3VA51105EF310AA0 3VA51105EF310AA0数据手册

3VA51105EF310AA0封装设计

查看详情并下载
Symbol
Footprint
3D Model
