3VA51116ED211AA0

产品分类: 断路器
厂牌: SIEMENS/西门子
产品描述:
供应商型号: 3473-3VA51116ED211AA0-ND
供应商: Digi-Key
标准整包数: 1
SIEMENS/西门子 断路器 3VA51116ED211AA0

3VA51116ED211AA0概述

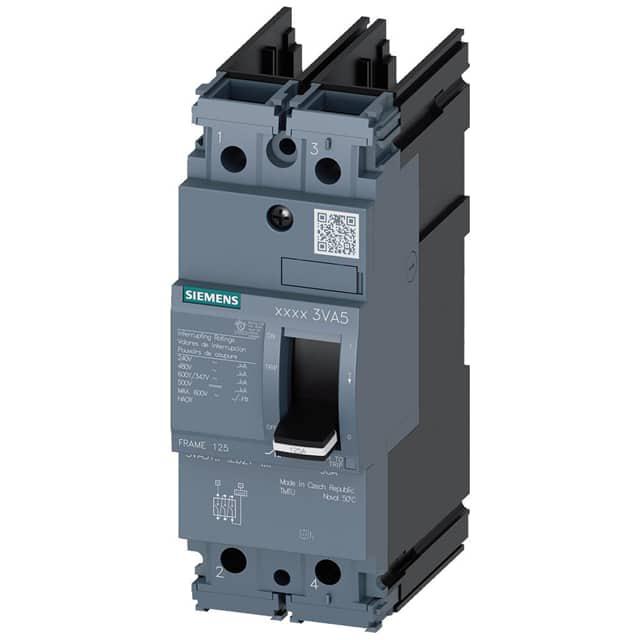

    # Siemens 3VA5111-6ED21-1AA0 断路器技术手册解析

    产品简介


    基本介绍
    Siemens 的 3VA5111-6ED21-1AA0 是一款具有卓越性能的塑壳断路器,专为配电系统保护设计。此断路器适用于各种工业和商业应用,尤其是要求高可靠性和安全性的环境。其核心功能是提供过载和短路保护,同时可选配通信和测量功能以增强监控能力。主要应用领域包括 HVAC(暖通空调)、照明系统、工业设备保护及船舶电力系统等。

    技术参数


    | 参数类别 | 规格描述 |

    | 产品型号 | 3VA5111-6ED21-1AA0 |
    | 额定电流 | 最大框架额定值:125A;标记电流:110A |
    | 工作温度范围 | 操作:-25°C 至 +70°C;存储:-40°C 至 +80°C |
    | 环境防护等级 | IP40(前部) |
    | 开关容量(IEC 60947) | H 类别,在 480V 下可达 65kA |
    | 开关容量(UL 489) | 在 240V 下可达 150kA;在 480V 下可达 65kA;在 600V 下可达 25kA |
    | 额定电压 | 交流:最大 690V |
    | 功耗 | 16.9W(最大),典型 8.45W |
    | 寿命 | 机械操作寿命:15,000 次;电气耐久性:380/415V 下 8,000 次开关循环 |

    产品特点和优势


    1. 高性能短路保护
    - 断路器在高电压(如 480V 和 690V)下依然能提供卓越的分断能力,达到 IEC 和 UL 认证标准。
    - 设计适配不同类型的直流网络,提供了出色的短路切断能力。
    2. 广泛的应用灵活性
    - 支持多种安装配置(2 极设计),且适用于各类电气负载保护。
    - 可通过选配件(如电机驱动)实现更灵活的操作控制。
    3. 坚固耐用
    - 外形紧凑,具备 IP40 防护等级,能够在恶劣环境下稳定运行。
    - 高电气耐久性确保长期使用寿命。
    4. 环保节能
    - 低功耗设计,减少了能源浪费并降低了运行成本。

    应用案例和使用建议


    应用案例
    - 船舶电力系统:符合 UL 489 SB 标准,适合应用于非战斗舰艇的电路保护。
    - HVAC 系统:作为热力、空调及制冷系统的保护组件。
    - 工业配电系统:用于工业设备的主回路保护,避免因过载或短路导致的设备损坏。
    使用建议
    - 温升管理:根据安装环境的温度,合理调整设备的运行电流值,例如高温环境下可能需要降低额定值。
    - 定期维护:鉴于机械寿命和电气耐久性有限,建议定期检查并更换老化的断路器部件。
    - 选配智能模块:结合电机驱动和通信模块,提升系统的智能化水平。

    兼容性和支持


    兼容性
    - 3VA5111-6ED21-1AA0 与多种电气系统兼容,尤其适合与相同系列的附件协同工作。
    - 支持升级,能够快速适配未来扩展需求。
    支持和服务
    - 提供详尽的技术文档、认证资料及常见问题解答,访问网址:
    - 淘宝商城提供在线订购服务:https://mall.industry.siemens.com/mall/en/en/Catalog/product?mlfb=3VA5111-6ED21-1AA0

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 断路器频繁跳闸 | 检查负载是否超载,调整断路器电流设置。 |
    | 运行中温度过高 | 检查散热条件,确保安装环境通风良好。 |
    | 辅助接触点无法正常工作 | 确保连接正确无误,必要时更换相关配件。 |

    总结和推荐


    综合评估
    Siemens 的 3VA5111-6ED21-1AA0 断路器以其出色的短路保护能力、广泛的适用性和优良的可靠性,成为配电系统保护的理想选择。其紧凑的设计和灵活的配置使其适用于多种行业,特别是在严苛环境中表现出色。
    推荐结论
    强烈推荐该产品用于需要高效、可靠电路保护的场合。其性能优异且易于维护,是中大型配电系统不可或缺的组件。

    更多详细信息请参考官方下载中心:

3VA51116ED211AA0参数

参数
照明电压-标称值 -
照明 -
断路器类型 -
执行器类型 -
额定电流 -
极数 -
额定电压-AC -
额定电压-DC -
零件状态 在售
包装方式 盒装

3VA51116ED211AA0厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3VA51116ED211AA0数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 断路器 SIEMENS/西门子 3VA51116ED211AA0 3VA51116ED211AA0数据手册

3VA51116ED211AA0封装设计

查看详情并下载
Symbol
Footprint
3D Model
