6GK7542-5FX00-0XE0

产品分类: 其他接口芯片
厂牌: SIEMENS/西门子
产品描述: Communications processor CP 1542-5 for connection of SIMATIC S7-1500 to PROFIBUS DP
供应商型号: 6GK75425FX000XE0
供应商: 国内现货
标准整包数: 1

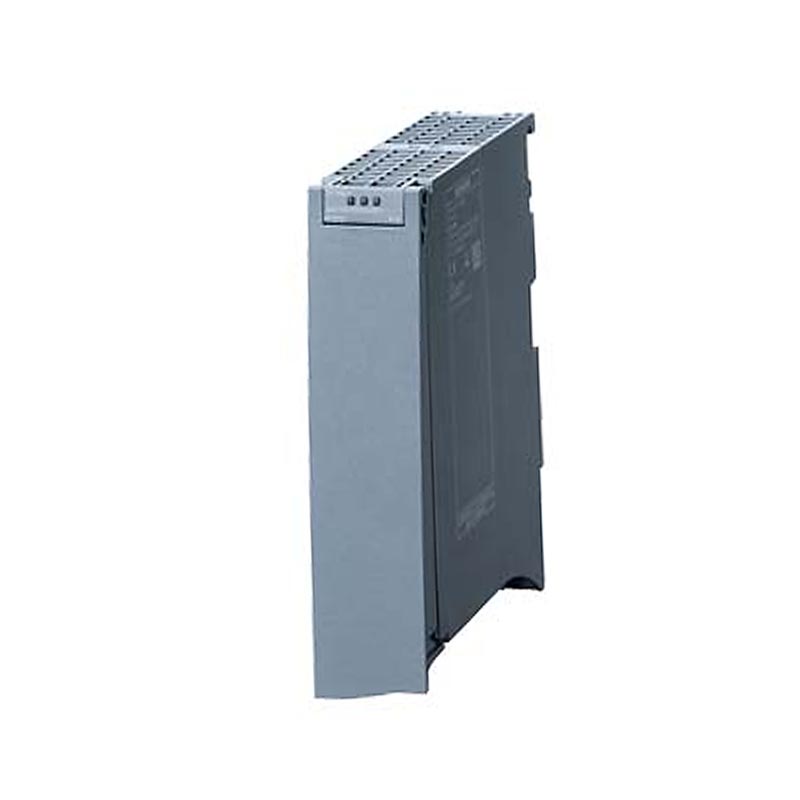

SIEMENS/西门子 其他接口芯片 6GK7542-5FX00-0XE0

6GK7542-5FX00-0XE0概述


    产品简介


    CP 1542-5通讯处理器是一款专门用于连接西门子SIMATIC S7-1500系列可编程逻辑控制器(PLC)到PROFIBUS DP网络的通讯模块。这款处理器支持作为DP主站或从站,同时也支持S7和PG/OP通信、时间同步、诊断等功能。适用于需要高效、可靠通信的各种工业自动化应用场景。

    技术参数


    | 参数类别 | 详细信息 |

    | 数据传输速率 | 9.6 kbit/s 到 12 Mbit/s |
    | 接口类型及数量 | 1个根据PROFIBUS标准的电气接口 |
    | 电气连接类型 | 9针Sub-D插座(RS485) |
    | 供电电压及电流消耗 | 直流电压15V,典型电流消耗0.1A,功率损耗1.5W |
    | 工作温度范围 | 垂直安装时:0°C至40°C;水平安装时:0°C至60°C |
    | 存储和运输温度范围 | -40°C至+70°C |
    | 相对湿度 | 最大95%(无冷凝) |
    | 防护等级 | IP20 |
    | 模块尺寸及重量 | 宽度35mm,高度142mm,深度129mm,净重0.27kg |
    | 支持的协议 | PROFIBUS DPV0和DPV1 |

    产品特点和优势


    CP 1542-5具备多项独特的功能和优势,使其成为在工业自动化领域的理想选择。首先,它支持高效的PROFIBUS DP通信,能够同时作为DP主站或从站运行,极大地提高了系统的灵活性和可靠性。其次,它支持多达32个DP从站,能够处理大量输入输出数据,确保系统高效运行。此外,通过S7通信,最多可以建立16个连接,进一步提升了系统集成的能力。

    应用案例和使用建议


    在工业自动化项目中,CP 1542-5经常被用于构建复杂且可靠的分布式控制系统。例如,在一条连续生产线上,它可以用于连接多个传感器和执行器,实现对生产线状态的实时监控和控制。使用时应注意正确配置PROFIBUS网络,以避免数据冲突和延迟。另外,考虑到不同的安装方式可能影响设备的工作温度范围,建议在设计安装方案时充分考虑这一点。

    兼容性和支持


    CP 1542-5与SIMATIC S7-1500系列PLC完全兼容,能够无缝集成到现有的自动化系统中。西门子公司提供了丰富的技术支持文档,包括详细的安装指南和维护手册。此外,用户还可以通过访问特定的互联网链接获取更多支持资源,如设备选型工具和在线支持服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法正常启动 | 检查电源连接及供电电压是否符合要求 |
    | 数据传输错误 | 确认PROFIBUS网络配置正确,检查物理层连接 |
    | 设备温度过高 | 确保安装位置通风良好,避免长时间高负载运行 |
    | 通信中断 | 检查所有相关设备和线路的物理连接,更新固件 |

    总结和推荐


    总体而言,CP 1542-5凭借其卓越的性能和灵活的应用特性,在工业自动化领域具有显著的优势。无论是作为PROFIBUS DP主站还是从站,它都能提供稳定的通信性能和强大的数据处理能力。结合其广泛的兼容性和支持服务,CP 1542-5无疑是一款值得推荐的高性能通讯处理器。

6GK7542-5FX00-0XE0厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

6GK7542-5FX00-0XE0数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 其他接口芯片 SIEMENS/西门子 6GK7542-5FX00-0XE0 6GK7542-5FX00-0XE0数据手册
