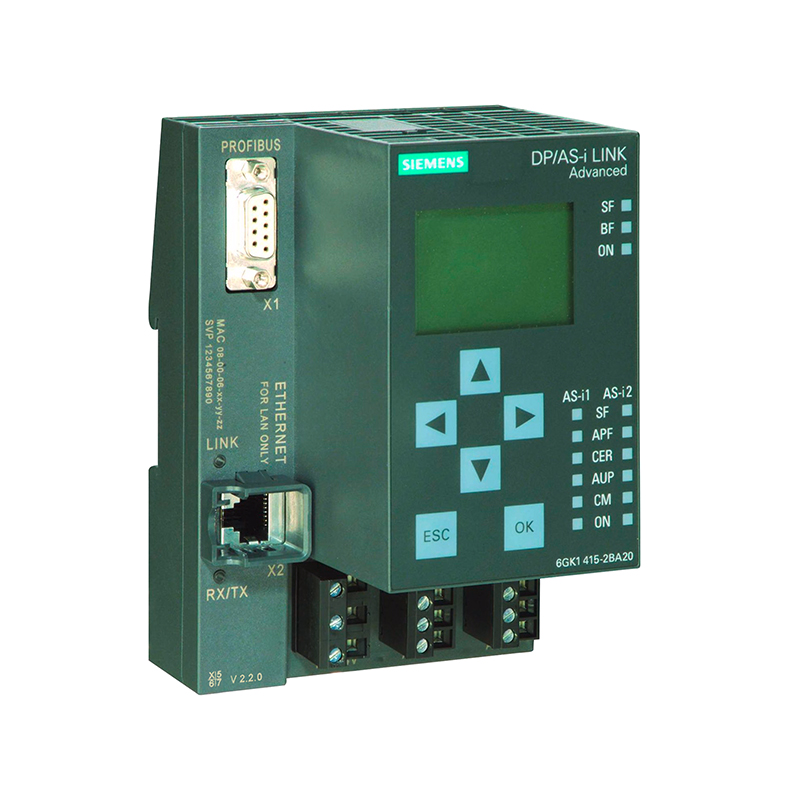

6GK1415-2BA20

产品分类: 其他接口芯片
厂牌: SIEMENS/西门子
产品描述: DP/AS-Interface Link Advanced, Gateway PROFIBUS DP/AS-Interface with Master Profile M3, M4
供应商型号: 6GK14152BA20
供应商: 国内现货
标准整包数: 1
SIEMENS/西门子 其他接口芯片 6GK1415-2BA20

6GK1415-2BA20概述

    SIMATIC NET, DP/AS-INTERFACE LINK ADVANCED 技术手册

    产品简介


    SIMATIC NET, DP/AS-INTERFACE LINK ADVANCED 是一款高性能的 PROFIBUS DP/AS-INTERFACE 网关,专为工业自动化领域的应用设计。这款网关能够实现 PROFIBUS DP 与 AS-INTERFACE 之间的数据传输,支持 M3 和 M4 类型的 AS-INTERFACE 主站规范(根据扩展版 AS-I 规范 V3.0)。该设备具备双主站功能,配备显示屏,防护等级达到 IP20。

    技术参数


    - 产品型号: 6GK1415-2BA20
    - 保护等级: IP20
    - 电压供应: 可通过 AS-i 或外部 24 V 电源供电
    - 消耗电流:
    - 从 AS-i 配线导体的最大电流为 250 mA
    - 从 AS-i Power24V 的最大电流为 250 mA
    - 功耗: 7.5 W
    - 绝缘电压: 500 V
    - 数据传输协议: PROFIBUS, TCP/IP, SNMP
    - 接口类型: 2 个 AS-INTERFACE 接口, 1 个 RS 485 接口, 1 个工业以太网接口
    - 数据传输速度:
    - 对于 31 个从站,周期时间为 5 ms
    - 对于 62 个从站,周期时间为 10 ms
    - 环境条件:
    - 工作温度范围:0°C 至 60°C(安装在水平安装导轨上)
    - 运输温度范围:-30°C 至 +70°C
    - 存储温度范围:-30°C 至 +70°C
    - 最大相对湿度:95%
    - 最高海拔:3000 米

    产品特点和优势


    1. 双主站功能: 支持两个 AS-INTERFACE 主站,提高了系统的可靠性和可用性。
    2. 兼容多种协议: 同时支持 PROFIBUS, TCP/IP 和 SNMP 协议,增强了与现有系统的兼容性。
    3. 高级诊断功能: 通过电子邮件和 Web 界面进行远程管理和诊断,方便故障排查。
    4. 集成显示: LCD 显示屏可提供全面的状态信息,便于现场操作和监控。

    应用案例和使用建议


    这款网关适用于各种工业自动化应用,例如工厂自动化、机器人控制、机械设备控制等。在实际应用中,用户可以通过集成的 Web 服务器和 STEP7 软件轻松配置和管理网关。对于复杂的工业网络环境,建议采用冗余配置以提高系统的稳定性和可靠性。

    兼容性和支持


    该产品具有良好的兼容性,可以无缝集成到现有的工业自动化系统中。西门子提供了详尽的技术支持和服务,包括用户手册、在线下载中心和客户支持服务。此外,还可以访问相关的下载中心获取更多信息。

    常见问题与解决方案


    1. 无法连接 AS-INTERFACE 从站
    - 检查 AS-INTERFACE 从站的接线是否正确。
    - 确认 AS-INTERFACE 从站的地址设置是否正确。
    2. 网关无法识别 PROFIBUS DP 设备
    - 检查 PROFIBUS DP 设备的接线是否正确。
    - 确认 PROFIBUS DP 设备的地址设置是否正确。
    3. 通信中断
    - 检查网络连接是否稳定。
    - 更新网关的固件到最新版本。

    总结和推荐


    综上所述,SIMATIC NET, DP/AS-INTERFACE LINK ADVANCED 是一款高度可靠的工业网关,适用于各种复杂工业环境的应用。其强大的兼容性、丰富的功能和易用的配置工具使其在市场上具有较高的竞争力。因此,我们强烈推荐在工业自动化项目中使用这款产品。
