3SE52340HK501AC4

产品分类: 限位开关
厂牌: SIEMENS/西门子
产品描述: Siemens 限位开关, 滚柱式, IP65, 塑料外壳
供应商型号: 982-3SE52340HK501AC4
供应商: Mouser
标准整包数: 1

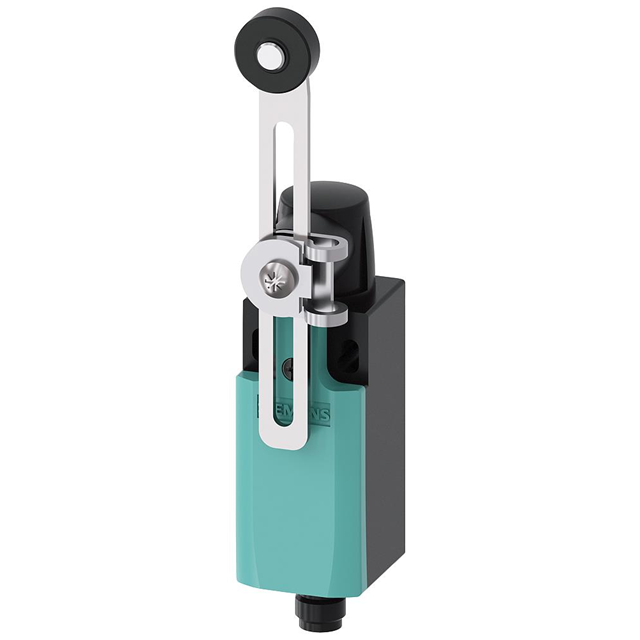

SIEMENS/西门子 限位开关 3SE52340HK501AC4

3SE52340HK501AC4概述


    产品简介


    产品名称:位置开关
    品牌: SIRIUS
    型号系列: 3SE5
    产品类型: 机械位置开关
    适用标准: 符合EN 50047标准
    主要功能: 该产品用于检测物体的位置,适用于多种工业环境。采用塑料外壳设计,配备快速动作接触器,并通过M12连接器实现电气连接。
    应用领域: 广泛应用于自动化生产线、机器人技术、物料搬运系统、机械设备等领域。

    技术参数


    - 安装方式: 按钮式塑料外壳
    - 触点配置: 1个常开(NO)触点和1个常闭(NC)触点
    - 电压范围: 最大工作电压为250V
    - 电流范围: 最大工作电流为4A
    - 触点动作类型: 快速动作接触器
    - 连接器类型: M12插头
    - 电缆接线: Pin 1=21, Pin 2=22, Pin 3=13, Pin 4=14
    - 防护等级: IP65
    - 绝缘电压: 额定值为250V
    - 耐浪涌电压: 额定值为3kV
    - 防爆等级: 无特殊防爆要求
    - 抗振动和冲击: 符合IEC 60068-2-27标准的冲击测试(30g/11ms),符合IEC 60068-2-6标准的振动测试(0.35mm/5g)
    - 使用寿命: 机械寿命约为1500万次操作,电气寿命为10万次操作
    - 工作频率: 50Hz~60Hz
    - 尺寸: 长度为196mm,宽度为31mm
    - 温度范围: 运行温度范围为-25°C~+85°C,存储温度范围为-40°C~+85°C

    产品特点和优势


    - 快速响应: 快速动作接触器能够迅速响应位置变化,确保及时反馈。
    - 耐用性强: 机械寿命高达1500万次,电气寿命为10万次操作,具有极高的可靠性。
    - IP65防护等级: 能够有效防止灰尘和水侵入,适合各种恶劣环境下的应用。
    - 多功能触点: 同时提供一个常开触点和一个常闭触点,方便不同应用场景的切换控制。
    - 兼容性强: 可以与其他标准M12连接器设备轻松连接,广泛应用于各种控制系统。

    应用案例和使用建议


    应用场景
    该产品可用于各种自动化生产线上,例如:
    - 物料搬运系统: 在输送带上安装该位置开关,可以监测物料的位置和状态,保证物流系统的正常运行。
    - 装配线: 在关键装配点安装位置开关,用于监控零部件的到位情况,提高装配精度。
    - 机器人技术: 用于检测机器人手臂的运动位置,确保精准控制。
    使用建议
    - 安装注意事项: 确保位置开关的安装位置正确,避免受到强烈冲击和振动,以免影响其使用寿命。
    - 环境适应性: 定期检查设备的运行环境,保持清洁干燥,防止灰尘和湿气对设备造成损害。
    - 定期维护: 建议每半年进行一次全面的检查和维护,更换磨损部件,确保设备持续稳定运行。

    兼容性和支持


    该位置开关与市场上多数M12连接器设备兼容,便于与不同控制系统集成。制造商提供了详细的技术文档和支持服务,包括操作手册、认证证书、故障排除指南等,用户可以通过联系当地销售和服务机构获得技术支持和售后服务。

    常见问题与解决方案


    1. 问题: 开关触发不灵敏
    解决方案: 检查安装位置是否有强烈振动或冲击,调整安装位置或增加减震措施;检查接线是否松动或损坏,重新紧固或更换线缆。

    2. 问题: 触点接触不良
    解决方案: 清洁触点表面,去除氧化层;确保触点压力适当,如有需要可调节安装角度。

    3. 问题: 设备运行异常
    解决方案: 核实设备运行环境的温度和湿度是否符合规定范围;检查是否有外部干扰因素,如电磁干扰,采取相应的屏蔽措施。

    总结和推荐


    该位置开关以其高可靠性、长寿命和广泛的适用性成为自动化生产线中的重要组件。其快速响应能力、耐用性和良好的环境适应性使其在市场上具有较强的竞争力。无论是对于制造业还是其他自动化领域的应用,该产品都是值得信赖的选择。推荐在需要高精度位置检测的应用场景中使用。

3SE52340HK501AC4参数

参数
执行器角度 -
电流额定值 -
电气寿命 -
机械寿命 -
最小行程 -
操作力 -
开关功能 4P
开关配置 双刀单掷
零件状态 在售
包装方式 盒装

3SE52340HK501AC4厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3SE52340HK501AC4数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 限位开关 SIEMENS/西门子 3SE52340HK501AC4 3SE52340HK501AC4数据手册

3SE52340HK501AC4封装设计

查看详情并下载
Symbol
Footprint
3D Model
