6AG11242DC014AX0

产品分类: 其他工具
厂牌: SIEMENS/西门子

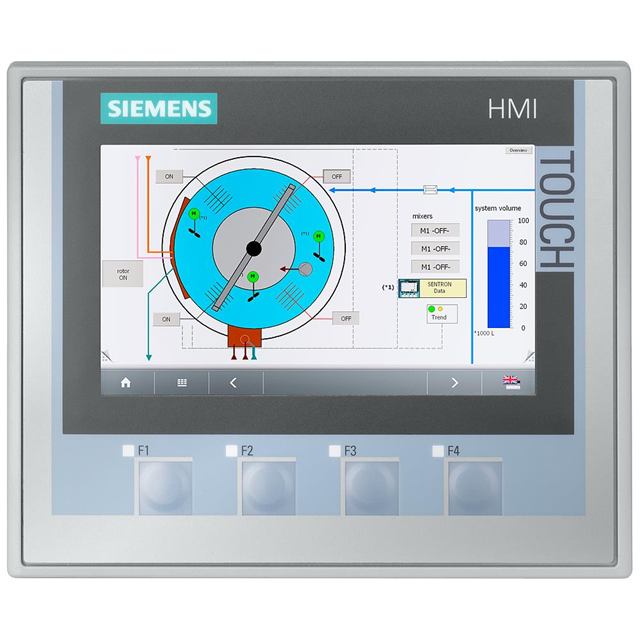

产品描述: Siemens 显示面板, SIPLUS HMI系列, 4.3寸显示屏TFT
供应商型号:
供应商:
标准整包数: 0
SIEMENS/西门子 其他工具 6AG11242DC014AX0

6AG11242DC014AX0概述

    电子元器件产品技术手册:SIPLUS HMI KTP400 Comfort

    产品简介


    产品类型:SIPLUS HMI KTP400 Comfort 是一款触摸屏式人机界面(HMI)系统,旨在为工业应用提供高效的交互界面。该产品特别设计用于承受高湿度、盐雾等恶劣环境条件,广泛应用于各种工业控制场合。
    主要功能:
    - 高分辨率TFT显示屏,支持1677万种颜色。
    - 嵌入式硬件时钟,集成多种通信接口。
    - 可编程按钮和触控键,支持自定义操作。
    应用领域:
    - 工业自动化控制系统
    - 船舶和海洋工程
    - 过程控制和测量系统

    技术参数


    | 参数 | 规格 |

    | 显示器尺寸 | 4.3英寸(95mm宽 x 53.8mm高) |
    | 显示器分辨率 | 480x272像素 |
    | 屏幕类型 | TFT |
    | 环境温度 | 操作温度:0°C至50°C
    储存温度:-20°C至60°C |
    | 供电电压范围 | 19.2V至28.8V DC |
    | 输入电流 | 0.13A(额定值) |
    | 处理器类型 | ARM |
    | 内存 | Flash:4MB
    RAM:4MB |
    | 通信接口 | 1个工业以太网接口
    1个RS422/485接口
    2个SD卡插槽 |

    产品特点和优势


    - 高效显示:支持1677万种颜色的4.3英寸TFT显示屏,能够清晰呈现复杂的图像和文字。
    - 多样化输入方式:具备4个带LED指示灯的功能键和4个直接键,支持触摸屏操作和屏幕键盘。
    - 多协议支持:内置了多种通信协议,包括PROFINET、PROFIBUS、EtherNet/IP、MODBUS等,方便与其他设备无缝连接。
    - 卓越防护性能:具有IP65级别的防护能力,适用于严苛的工业环境。

    应用案例和使用建议


    应用案例:
    - 船舶工业:通过支持化学和生物物质的耐受性,使得该产品能够在海船上稳定运行。
    - 过程控制:在高温、高压的环境下保持稳定的数据传输能力。
    使用建议:
    - 安装环境:确保设备周围环境温度不超过50°C,并避免长时间暴露在极端温度条件下。
    - 软件配置:可以使用WinCC系列软件进行高级配置和管理,提升系统的易用性和可维护性。

    兼容性和支持


    - 兼容性:支持多种工业标准协议,如PROFINET、PROFIBUS、EtherNet/IP等。
    - 厂商支持:提供详细的文档资料和用户手册,支持远程故障诊断服务,保障设备正常运行。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 显示屏亮度低 | 检查电源电压是否符合要求,调整背光亮度设置 |
    | 通信异常 | 检查接口连接情况,确认通信协议是否正确配对 |
    | 功能键无响应 | 清洁按键表面,重新校准触摸屏定位 |

    总结和推荐


    总结:
    - SIPLUS HMI KTP400 Comfort在工业自动化领域具有广泛的应用前景,尤其是在需要高度可靠性和抗环境干扰能力的场合。
    - 丰富的功能配置和良好的扩展性使其成为各行业用户的理想选择。
    推荐:
    强烈推荐使用SIPLUS HMI KTP400 Comfort作为高性能的人机界面解决方案。无论是日常操作还是复杂流程控制,该产品均能提供卓越的表现和支持。

6AG11242DC014AX0参数

参数
零件状态 在售
包装方式 盒装
