6AV21240XC240AX0

产品分类: 其他工具
厂牌: SIEMENS/西门子
产品描述: Siemens HMI面板, SIMATIC系列, 21.5 in显示屏TFT
供应商型号:
供应商:
标准整包数: 0

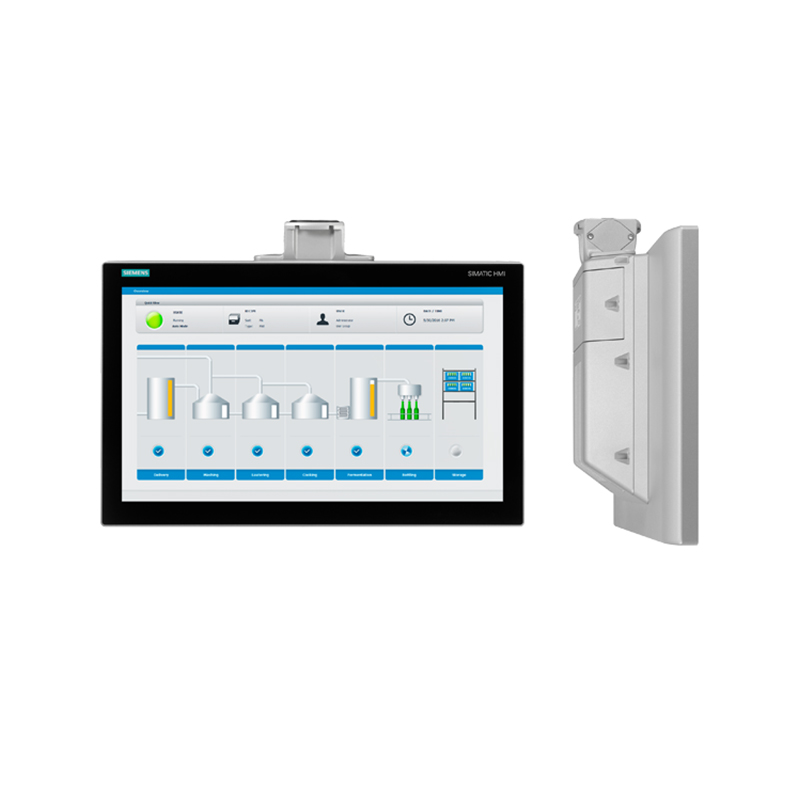

SIEMENS/西门子 其他工具 6AV21240XC240AX0

6AV21240XC240AX0概述

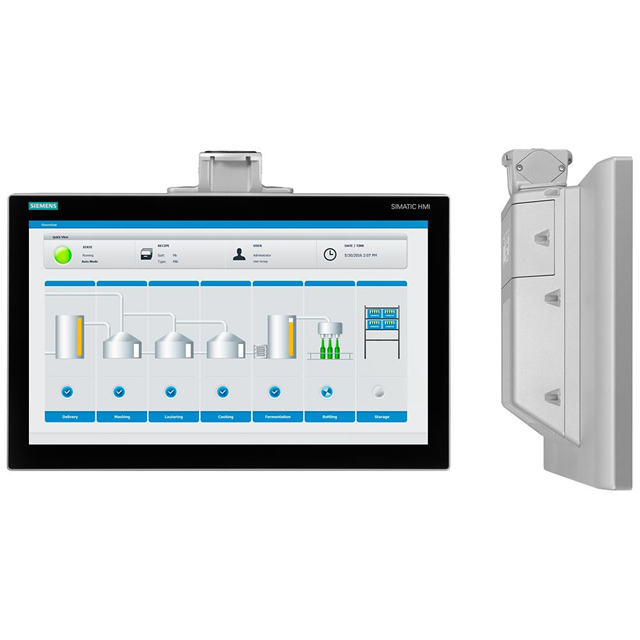

    # SIMATIC HMI TP2200 Comfort Pro 技术手册概述

    产品简介


    SIMATIC HMI TP2200 Comfort Pro 是一款专为支持臂安装设计的坚固型操作面板,适用于多种工业应用。它配备了22英寸宽屏TFT显示屏幕,能够显示高达1600万种颜色。该设备具有强大的接口连接能力,可实现高效的数据传输和通信。其主要用于自动化控制系统中的数据可视化、人机交互以及过程控制管理,广泛应用于制造、化工、能源等领域。

    技术参数


    - 显示屏:21.5英寸TFT宽屏显示,分辨率为1920x1080像素,能显示16,777,216种颜色。
    - 亮度与背光:背光可以调节(0-100%),平均无故障时间为30,000小时。
    - 控制元素:支持触屏操作,内置40个直接键用于S7输入I/O。
    - 电源与功耗:直流供电电压范围为19.2V到28.8V,典型电流消耗为1.8A,最大功耗为44W。
    - 存储:内置24MB的配置内存。
    - 处理器:采用X86架构处理器。
    - 接口:提供两个以太网接口,一个RS485接口,两个USB接口,两个SD卡插槽以及多个软件接口。
    - 通信协议:支持PROFINET, PROFIBUS, EtherNet/IP, MPI等多种通信协议。
    - 软件支持:预装Windows Embedded Compact 2013操作系统,支持WinCC Comfort软件进行配置。
    - 物理特性:尺寸为527mm宽 x 330mm高 x 101mm深,重约8.5kg,防护等级为IP65,支持在-20°C至60°C范围内存储及运输。

    产品特点和优势


    1. 高分辨率显示:配备21.5英寸高分辨率(1920x1080)触摸屏,适用于复杂图形和数据的显示需求。
    2. 多功能接口:集成多类型的接口,包括2个以太网口、RS485、USB和SD卡槽,便于灵活连接各种设备。
    3. 坚固耐用:采用铝制外壳,防护等级达到IP65,适合在严苛的工业环境中长期使用。
    4. 强大处理能力:配备X86架构处理器和24MB配置内存,保证流畅的操作体验。
    5. 多种通信协议支持:兼容多种主流工业通信标准,增强设备的通用性和互操作性。

    应用案例和使用建议


    TP2200 Comfort Pro 常用于生产线监控、设备状态显示和复杂系统操作界面。例如,在一家汽车制造厂中,该设备可用于实时监测生产线上的各项参数,并通过直观的触摸界面进行调整。建议在使用时确保连接稳定性,定期检查固件更新,并合理规划其在生产环境中的布局,以充分发挥其效能。

    兼容性和支持


    该产品与其他Simatic HMI产品兼容良好,并且能够与多种工业自动化控制器(如S7系列)无缝对接。西门子提供了丰富的文档资料和技术支持服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 启动问题:检查电源线连接是否牢固;尝试重启设备。
    2. 触摸不灵敏:清洁屏幕表面并重新校准触摸屏。
    3. 通信错误:确认所有网络接口设置正确,检查通信线路。

    总结和推荐


    综上所述,SIMATIC HMI TP2200 Comfort Pro 是一款集高性能、多功能于一体的工业操作面板,适用于各种严苛的工业环境。它的出色性能、丰富接口和支持多种通信协议的特点使其成为众多工业自动化系统的理想选择。如果您正在寻找一款稳定可靠且易于使用的HMI解决方案,强烈推荐使用此产品。

6AV21240XC240AX0参数

参数
包装方式 盒装

6AV21240XC240AX0厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。
