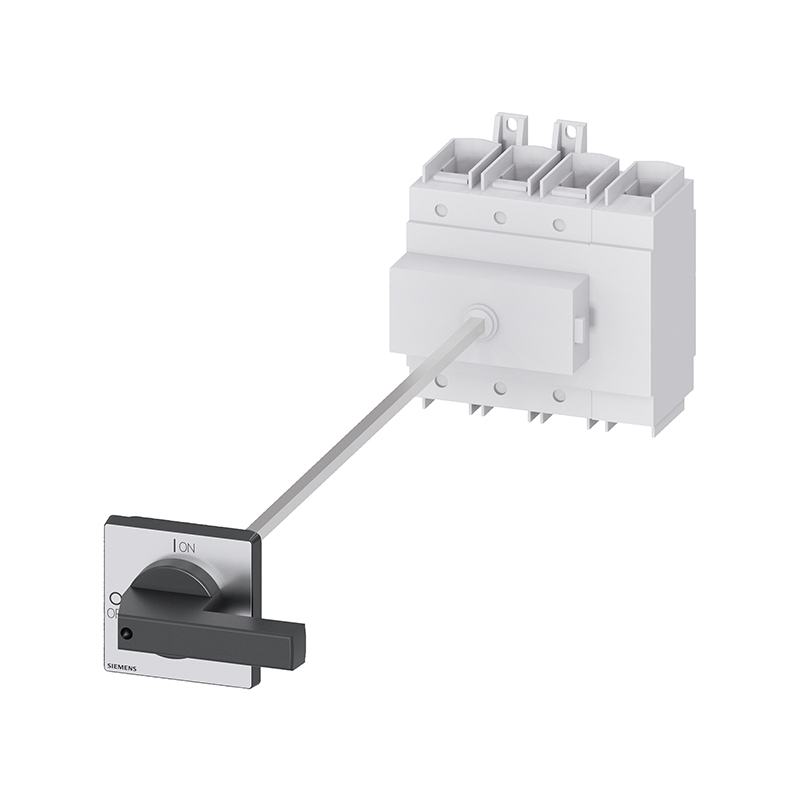

3LD24181TL11

产品分类: 其他开关
厂牌: SIEMENS/西门子
产品描述: Sentron, Switch Disconnector 3Ld, Main Switch, 4-Pole, Iu 250 A
供应商型号: 982-3LD24181TL11
供应商: Mouser
标准整包数: 1
SIEMENS/西门子 其他开关 3LD24181TL11

3LD24181TL11概述

    # Siemens 3LD2418-1TL11 开关断路器技术手册

    产品简介


    产品概述
    Siemens 3LD2418-1TL11 是一款高可靠性的开关断路器,主要应用于工业环境中的配电系统。它是一款4极的主开关,设计用于固定安装,具有较强的机械和电气性能。
    主要功能
    - 切换功能:适用于AC-23A型负载,最高可达到690V的额定电压。
    - 保护功能:提供短路和过载保护,具备IP65防护等级。
    - 操作方式:手动操作,可通过外部旋钮控制。

    应用领域
    - 工业生产
    - 配电系统
    - 机械设备控制
    - 电气自动化工程

    技术参数


    基本参数
    - 产品型号:3LD2418-1TL11
    - 品牌:Siemens SENTRON
    - 开关类型:主开关
    - 操作方式:手动操作,旋钮式
    - 额定电流:250A
    - 最大操作频率:50次/小时
    - 防护等级:IP65
    - 环境温度:工作范围-25°C至+55°C,存储范围-25°C至+55°C
    电气参数
    - 绝缘电压:690V(额定)
    - 浪涌电压耐受:8kV(额定)
    - 操作电源:75kW至132kW(根据电压和频率)
    - 电流规格:最大电流可达250A
    - 短路电流:15kA(最大)
    机械参数
    - 尺寸:169mm x 112mm x 94mm(高x宽x深)
    - 重量:3264g
    - 安装方式:4孔前装,墙挂安装
    - 防护结构:带门连接,黑色旋钮

    产品特点和优势


    独特功能
    - 高可靠性:提供长达10万次的机械寿命。
    - 安全保护:配备高效率的短路和过载保护机制。
    - 坚固耐用:具有良好的抗环境干扰能力,适合各种恶劣工况。
    - 易维护:操作简便,安装方便。
    市场竞争力
    - 优异的防护等级(IP65)保证了设备在恶劣环境下的长期稳定运行。
    - 兼容性强,可广泛应用于多种工业和电气控制系统。
    - 出色的性价比,满足客户对高性能产品的需求。

    应用案例和使用建议


    实际应用场景
    - 该断路器广泛应用于化工厂、发电站等需要高可靠性的工业环境中,用于配电系统的管理和控制。
    - 在电气自动化项目中,作为主要的电路保护装置,保障系统的正常运行。
    使用建议
    - 在安装时,确保接线牢固并正确连接到合适的熔丝。
    - 定期检查维护,确保操作杆灵活无阻。
    - 在极端环境下,可能需要额外的防尘防水措施以延长使用寿命。

    兼容性和支持


    兼容性
    - 与Siemens及其他标准规格的熔丝和接线端子完全兼容。
    厂家支持
    - 可通过官方网站获取详细的技术文档、使用手册和售后服务支持。
    - 购买渠道广泛,可以通过官方网上商城进行在线订购。

    常见问题与解决方案


    常见问题
    1. 断路器频繁跳闸
    - 原因:过载或短路。
    - 解决办法:检查负载和线路,确认是否存在短路情况。

    2. 操作不灵活
    - 原因:旋钮损坏或积尘过多。
    - 解决办法:清洁旋钮,必要时更换部件。

    总结和推荐


    综合评估
    - 优点:高度可靠,安装维护简便,防护等级高,适用范围广。
    - 适用场景:适合各种需要高可靠性开关断路器的应用场合,如化工厂、发电站及各类自动化生产线。
    推荐使用
    鉴于其出色的设计和广泛应用领域,Siemens 3LD2418-1TL11 无疑是一款值得推荐的产品,尤其对于追求高可靠性和性能稳定的工业用户来说是一个理想的选择。

3LD24181TL11参数

参数
开关配置 -
电流额定值 -
电压额定值 -
电气寿命 -
开关功能 -
零件状态 在售
包装方式 盒装
