首页  >  产品百科  >  6ES7340-1AH02-0AE0

6ES7340-1AH02-0AE0

产品分类: 其他工具
厂牌: SIEMENS/西门子
产品描述: Simatic S7-300, Cp 340 Communication
供应商型号: 6ES73401AH020AE0
供应商: 国内现货
标准整包数: 1
SIEMENS/西门子 其他工具 6ES7340-1AH02-0AE0

6ES7340-1AH02-0AE0概述

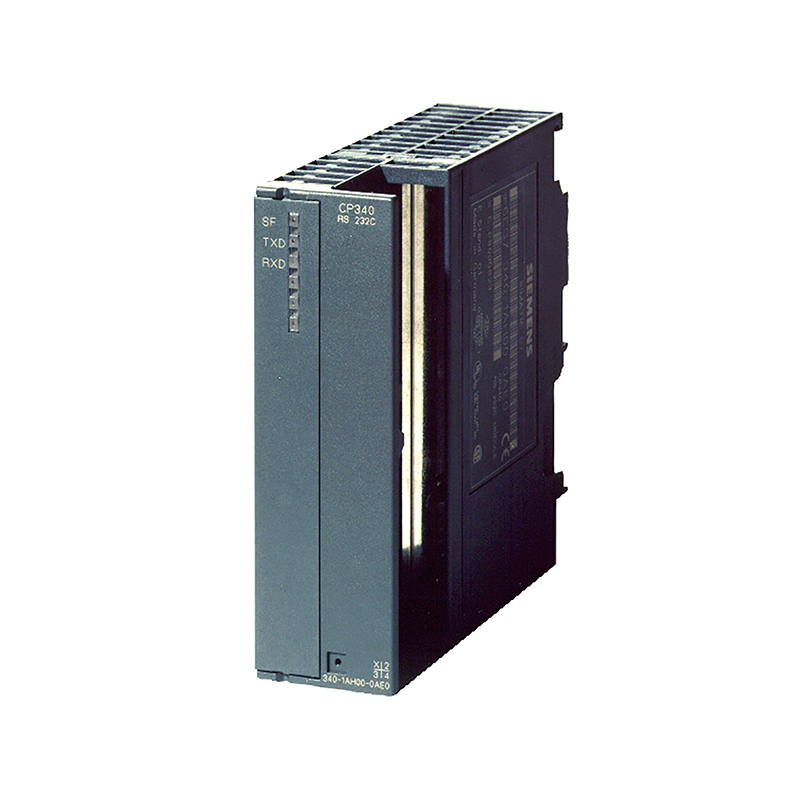

    SIMATIC S7-300 CP 340 通讯处理器技术手册

    1. 产品简介


    SIMATIC S7-300 CP 340 是一款通讯处理器,适用于工业自动化领域的控制系统。它配备了一个RS232C接口(兼容V.24标准),可实现与打印机、电脑和其他外围设备的通信。CP 340 主要用于工业环境中的数据交换,通过其强大的通讯能力确保生产过程的高效和准确。

    2. 技术参数


    - 供电电压:直流24V,无需额外电源供应,通过背板总线提供5V电源。
    - 输入电流:最大165mA。
    - 功耗:典型值0.6W,最大值0.85W。
    - 接口类型:RS232C (V.24),支持1个隔离接口。
    - 传输速率:最低2.4kbit/s,最高19.2kbit/s。
    - 点对点连接:最大电缆长度15m。
    - 支持打印机型号:HP Deskjet, HP Laserjet, IBM Proprinter及自定义用户打印设备。
    - 接口类型:9针迷你D型接口。
    - 集成协议驱动器:
    - 3964(R):是。
    - ASCII:是。
    - RK512:否。
    - 客户特定驱动程序重装:否。
    - 电报长度:3964(R)为1024字节,ASCII为1024字节。
    - 传输速度:
    - 使用3964(R)协议,最高可达19.2kbit/s。
    - 使用ASCII协议,最高可达9.6kbit/s。
    - 使用打印机驱动器,最高可达9.6kbit/s。
    - 工作温度范围:运行时0°C至60°C;存储/运输时-40°C至70°C。
    - 尺寸:宽40mm,高125mm,深120mm。
    - 重量:约300g。

    3. 产品特点和优势


    - 兼容性强:支持多种打印机型号,如HP Deskjet、HP Laserjet和IBM Proprinter,满足不同用户的需要。
    - 稳定性高:采用隔离设计的接口,有效避免外部电磁干扰,确保通讯稳定。
    - 扩展灵活:允许用户根据需求自定义协议驱动,适应多样化应用场景。
    - 易于安装:通过背板总线供电,简化了安装过程,提高了工作效率。
    - 广泛的环境适应性:可在苛刻的工业环境下稳定工作,支持广泛的温度范围。

    4. 应用案例和使用建议


    - 工厂自动化系统:通过RS232C接口将打印机与PLC连接,实时打印生产数据,提高生产线效率。
    - 远程监控系统:使用ASCII协议实现远程数据传输,方便运维人员进行远程故障诊断和维护。
    - 用户自定义打印机配置:针对不同类型的打印机,可通过重新加载驱动器来适配不同的硬件环境。
    - 使用建议:为确保最佳通讯效果,建议在使用前进行充分的测试,特别是在复杂的工业环境中,应考虑增加防干扰措施。

    5. 兼容性和支持


    - 兼容性:CP 340 支持与各种标准打印机型号兼容,包括HP Deskjet、HP Laserjet和IBM Proprinter。
    - 技术支持:制造商提供完整的配置包(包含在CD中),并提供持续的技术支持和维护服务。

    6. 常见问题与解决方案


    - 问题1:数据传输错误频繁发生。
    - 解决方案:检查电缆连接是否稳固,确保电缆长度不超过15米,避免外部电磁干扰。
    - 问题2:无法与特定型号的打印机正常通讯。
    - 解决方案:确认打印机型号是否支持,并正确设置打印驱动器。如有必要,重新加载适合的驱动程序。
    - 问题3:通讯过程中出现断连现象。
    - 解决方案:检查电源电压是否稳定,确保电源通过背板总线供电,并检查是否有其他电气设备可能引起干扰。

    7. 总结和推荐


    SIMATIC S7-300 CP 340 通讯处理器凭借其强大的通讯能力和广泛的兼容性,成为工业自动化领域的重要选择。其稳定可靠的性能使其适用于各类苛刻的工业环境。无论是工厂自动化系统还是远程监控系统,CP 340 都能发挥重要作用。我们强烈推荐这一产品给需要高性能通讯解决方案的用户。

6ES7340-1AH02-0AE0参数

参数
长*宽*高 40mm(长度)*125mm(高度)
