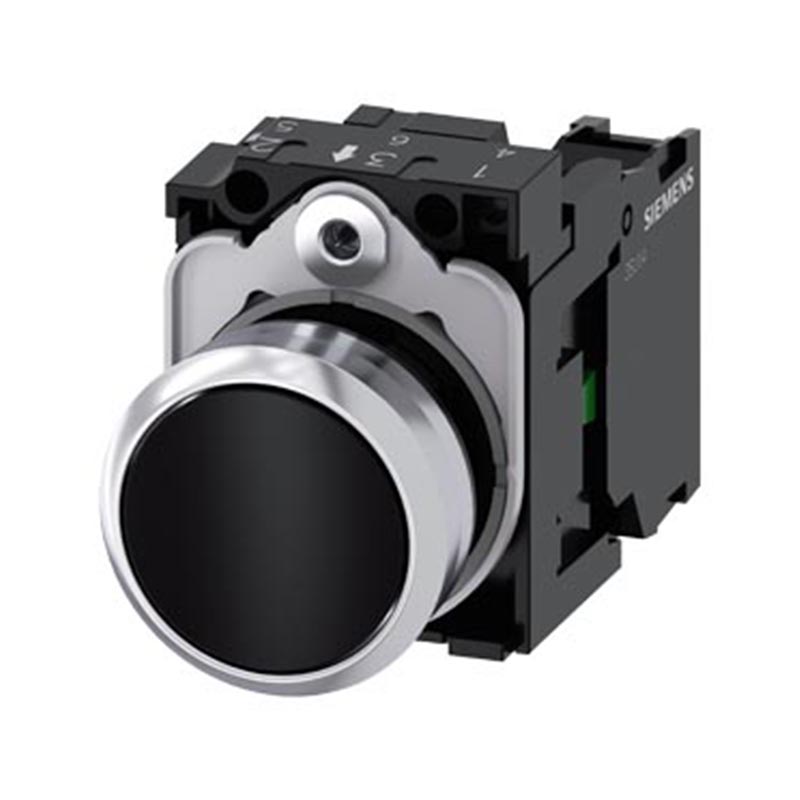

3SU11500AB101BA0

产品分类: 按钮开关
厂牌: SIEMENS/西门子
产品描述: 西门子 黑色按钮开关, 面板安装, 面板开孔直径22mm, 无指示灯, 单刀单掷
供应商型号: 3SU11500AB101BA0
供应商: 国内现货
标准整包数: 1
SIEMENS/西门子 按钮开关 3SU11500AB101BA0

3SU11500AB101BA0概述

    电子元器件产品技术手册

    产品简介


    本文档介绍了型号为3SU1150-0AB10-1BA0的Siemens Sirus Act系列电子元器件。该产品是一款22毫米圆形按钮开关,采用金属高光材质制成,具有黑色平头设计。它主要用于指挥和信号设备的应用中,提供按压式瞬时接触型按钮开关,并带有一个保持器。这款产品特别适合需要高性能和高可靠性场合的应用。

    技术参数


    - 产品类型:按压式瞬时接触型按钮开关
    - 操作机构:推杆式按钮
    - 额定值绝缘电压:500V
    - 抗冲击能力(根据IEC 60068-2-27):50 g/11ms
    - 抗振动能力(根据IEC 60068-2-6):10 ... 500 Hz:5g
    - 额定浪涌电压:6 kV
    - 最大操作频率:3600次/小时
    - 机械寿命(开关循环次数):典型值1000万次
    - 电寿命(开关循环次数):典型值1000万次
    - 热电流:10A
    - 防护等级:IP66、IP67、IP69(IP69K)
    - 工作温度范围:
    - 操作中:-25℃至+70℃
    - 存储中:-40℃至+80℃
    - 安装尺寸:高度40mm,宽度30mm,安装孔直径22mm
    - 连接方式:螺纹端子连接
    - 连接导线规格:0.5~0.75 mm² 和 1.0~1.5 mm²(固态导线);18到14号AWG导线
    - 端子拧紧力矩:0.8~0.9 N·m

    产品特点和优势


    3SU1150-0AB10-1BA0按钮开关具备以下特点:
    - 高度耐用,经受得起恶劣的工作环境。
    - 安装方便,适用于前板安装。
    - 具有高防护等级,适用于室外及潮湿环境。
    - 瞬时接触型设计,反应迅速,操作稳定可靠。
    - 可靠的电气和机械寿命,确保长期使用下的稳定性。
    这些特点使得它在工业自动化控制、安全控制系统、设备操作面板等领域具有广泛的适用性,尤其适合对安全性和可靠性要求高的应用场合。

    应用案例和使用建议


    此按钮开关可应用于多种工业环境中,例如工厂自动化系统、楼宇自动化系统、机器操作面板等。为了更好地发挥其功能,建议在以下场景中使用:
    - 安装位置选择:选择易于操作且不易受到机械损伤的位置进行安装。
    - 电源配置:考虑使用与按钮开关匹配的电源供电系统,以避免电压过高导致的安全隐患。
    - 维护保养:定期检查按钮开关的接线情况,确保接线稳固无松动,避免由于接线不良引发的故障。

    兼容性和支持


    3SU1150-0AB10-1BA0按钮开关与Sirus Act系列其他产品如接触模块(3SU1400-1AA10-1BA0)、保持器(3SU1550-0AA10-0AA0)和操作机构(3SU1050-0AB10-0AA0)兼容。Siemens提供全面的技术支持和售后服务,用户可以通过其官方网站获取更多相关信息和技术文档。

    常见问题与解决方案


    - 问题一:安装过程中无法固定按钮开关。
    - 解决方案:检查安装孔径是否符合标准(22mm),并确认螺丝是否拧紧到位。
    - 问题二:接线后按钮无法正常工作。
    - 解决方案:检查导线连接是否正确,确保端子连接处没有松动或短路。
    - 问题三:按钮寿命短于预期。
    - 解决方案:确认安装位置是否合适,检查是否有过大的机械应力影响按钮寿命。

    总结和推荐


    总的来说,3SU1150-0AB10-1BA0是一款高性能、高可靠性的按压式瞬时接触型按钮开关。它不仅具备出色的机械和电气性能,而且具有广泛的适用范围和良好的用户体验。对于需要在恶劣环境下稳定运行的应用场合,这款按钮开关是理想的选择。强烈推荐在关键工业控制和自动化项目中选用此产品。

3SU11500AB101BA0参数

参数
指示颜色 -
电气寿命 -
电流额定值 -
开关功能 -
机械寿命 -
开关配置 单刀单掷
最大交流触点电压 500V
面板开孔尺寸 22mm
执行器类型 -
最大直流触点电压 -
安装方式 面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

3SU11500AB101BA0厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3SU11500AB101BA0数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 按钮开关 SIEMENS/西门子 3SU11500AB101BA0 3SU11500AB101BA0数据手册

3SU11500AB101BA0封装设计

查看详情并下载
Symbol
Footprint
3D Model
