6EP71336AE000BN0

产品分类: 其他可编程器件
厂牌: SIEMENS/西门子
产品描述: 24V/10A Stabilized Power Supply Input 120/230 V AC Output 24 V DC/10 A
供应商型号: 982-6EP71336AE000BN0
供应商: Mouser
标准整包数: 1
SIEMENS/西门子 其他可编程器件 6EP71336AE000BN0

6EP71336AE000BN0概述

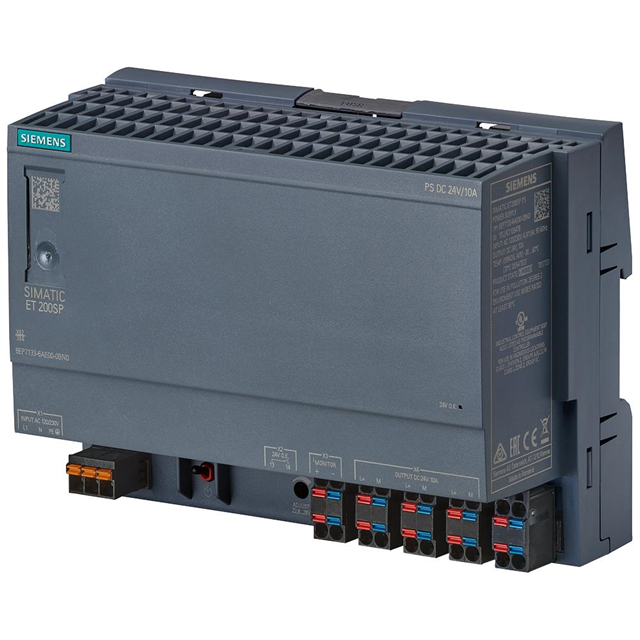

    SIMATIC ET 200SP PS/1AC/24VDC/10A 技术手册解析

    产品简介


    SIMATIC ET 200SP PS/1AC/24VDC/10A 是一款由西门子生产的稳压电源模块。该模块适用于各种工业自动化场景,提供稳定的24V直流输出,最大输出电流为10A。它具有宽范围输入电压(85-264V AC),能够适应不同的电网条件,是一款高效可靠的工业级电源解决方案。

    技术参数


    - 输入电压:
    - 单相交流电,自动范围选择。
    - 输入电压范围:85-132V 或 170-264V。
    - 输出电压:
    - 直流24V,可调节范围:22.8V至28V。
    - 输出总容差:±3%。
    - 静态主网补偿:约0.1%。
    - 静态负载平衡:约1%。
    - 过电压保护:
    - 过电压阈值:<31.8V。
    - 输出短路保护:是。
    - 短路特性:恒定电流。
    - 短路耐受能力:在额定输出电流下可承受150%,持续时间最多可达5秒/分钟。
    - 效率:
    - 额定电压和电流下的效率约为90%。
    - 功率损耗:额定条件下的损耗约为26W;空载时最大损耗为2.8W。
    - 温度范围:
    - 工作温度范围:-30℃至+70℃(自然对流);运输和存储温度范围:-40℃至+85℃。
    - 湿度等级:符合EN 60721气候等级3K3,相对湿度范围5%至95%,无冷凝。

    产品特点和优势


    - 宽电压范围输入:自动范围选择使得电源能够在85V至264V的交流电压范围内稳定运行,适应性强。
    - 高效率和低损耗:额定条件下效率达到90%,并且空载时的损耗仅为2.8W,节能效果显著。
    - 过载和短路保护:具备完善的过载和短路保护机制,确保设备安全可靠。
    - 隔离特性:初级和次级之间实现了电气隔离,保证信号和人身安全。
    - 高可靠性:MTBF(平均故障间隔时间)高达1,114,510小时,使用寿命长。

    应用案例和使用建议


    - 应用场景:适用于工业自动化系统中的供电需求,如PLC、传感器、执行器等。
    - 使用建议:由于该电源具有较强的负载能力和宽泛的工作温度范围,可以应用于各种恶劣的工业环境中。在设计应用电路时,建议根据具体的工作环境进行适当散热设计,以确保最佳性能和寿命。

    兼容性和支持


    - 兼容性:该电源支持DIN导轨安装,便于集成到现有的工业控制系统中。
    - 支持服务:西门子提供广泛的售后服务和技术支持,包括定期的产品更新和技术文档下载。

    常见问题与解决方案


    - 问题1: 设备启动后出现异常噪声。
    - 解决方案: 检查输入电压是否稳定,确认连接线是否正确安装。
    - 问题2: 设备在高温环境下工作不稳定。
    - 解决方案: 确保设备周围有足够的通风条件,避免直接阳光照射,必要时增加散热装置。
    - 问题3: 设备在短路情况下不能正常工作。
    - 解决方案: 检查电路是否有短路现象,重新连接并确保所有连接牢固。

    总结和推荐


    SIMATIC ET 200SP PS/1AC/24VDC/10A 是一款高性能、高可靠性的工业级电源模块。其宽电压输入范围、高效率和强大的过载及短路保护使其成为自动化系统的理想选择。在多种工业应用场景中表现出色,尤其是需要高度稳定和可靠的电源供应的情况下。强烈推荐给寻求高效稳定电源解决方案的工业客户。

6EP71336AE000BN0参数

参数
可编程类型 -
最大工作供电电压 -
最小工作供电电压 -
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

6EP71336AE000BN0厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

6EP71336AE000BN0数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 其他可编程器件 SIEMENS/西门子 6EP71336AE000BN0 6EP71336AE000BN0数据手册

6EP71336AE000BN0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 452.8332 ¥ 3826.4405
10+ $ 424.515 ¥ 3587.1518
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
