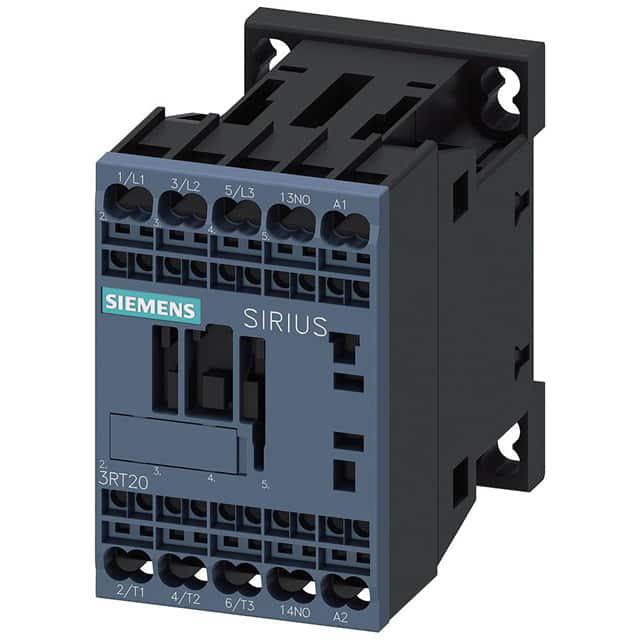

3RT20152AP611AA0

产品分类: 接触器
厂牌: SIEMENS/西门子
产品描述: 240V 14ms 35ms 192V(AC) 7A 400V(Nom) DIN导轨安装,底座安装,弹簧安装
供应商型号: 3RT20152AP611AA0
供应商: Master
标准整包数: 1
SIEMENS/西门子 接触器 3RT20152AP611AA0

3RT20152AP611AA0概述

    # SIEMENS 3RT2015-2AP61-1AA0 电力接触器技术手册解析

    产品简介


    SIEMENS 3RT2015-2AP61-1AA0 是一款高可靠性电力接触器,专为工业自动化及配电系统设计。该产品具有三极结构,额定电流最高可达7A,适用于AC-3和AC-3e控制电路环境。主要应用于电动机的启动和停止操作,同时也适合其他需要频繁切换的低压电力应用场合。此外,该接触器还配备了辅助开关,用于信号反馈及状态监控。

    技术参数


    主要规格
    - 型号: 3RT2015-2AP61-1AA0
    - 品牌: SIEMENS
    - 类型: 功率接触器
    - 额定电流: 7A
    - 额定功率: 3 kW (400V)
    - 电压范围: 220V AC (50Hz)/240V AC (60Hz)
    - 极数: 3极
    - 安装方式: 竖直安装
    技术性能
    - 绝缘电压: 主电路:690V;辅助电路:690V
    - 冲击电压: 主电路:6 kV;辅助电路:6 kV
    - 机械寿命: 接触器典型值30,000,000次;带电子优化辅助开关块为5,000,000次
    - 最大允许分离电压: 400V
    - 环境温度: 工作范围-25°C至+60°C;存储范围-55°C至+80°C

    产品特点和优势


    - 高可靠性: 经过严格的测试和认证,确保长时间稳定运行。
    - 广泛适用性: 支持多种电压和频率配置,适用于全球范围内的多种电网条件。
    - 坚固耐用: 具有较高的冲击和振动耐受能力,能够在恶劣环境中长期工作。
    - 多功能扩展: 配备辅助开关,便于集成到复杂的控制系统中。

    应用案例和使用建议


    应用场景
    - 工业电机控制: 适用于各种三相电机的启动和停止操作,如水泵、风机等。
    - 配电柜内应用: 在高低压配电柜中作为保护和控制元件,提供安全可靠的电力分配解决方案。
    使用建议
    - 环境适应性: 在高温或低温环境下使用时,需确保周围通风良好,并进行适当的散热处理。
    - 安装空间规划: 考虑到接触器的尺寸(70mm x 45mm x 73mm),在安装时留出足够的间距以避免过热或短路风险。

    兼容性和支持


    - 兼容性: 与标准的35mm DIN导轨兼容,便于快速安装。
    - 技术支持: 提供详尽的产品文档、使用手册和技术支持服务,方便用户进行故障诊断和维护。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 启动后接触器无法吸合 | 检查控制回路供电是否正常,调整控制电压范围(0.8-1.1倍额定值)。 |
    | 辅助开关动作异常 | 清理触点,确保接触良好;必要时更换辅助开关模块。 |
    | 运行中发热严重 | 确保安装环境符合要求,适当增加冷却措施。 |

    总结和推荐


    综合评估
    SIEMENS 3RT2015-2AP61-1AA0 以其卓越的可靠性和灵活的适用性,在工业控制和配电领域表现出色。其广泛的额定参数选择、高标准的安全设计和完善的售后支持使其成为众多项目中的理想选择。
    推荐结论
    强烈推荐此款接触器用于对稳定性要求较高的工业自动化和配电应用。如果您需要高度可靠的电力控制解决方案,该产品将是您的明智之选。

3RT20152AP611AA0参数

参数
释放时间 14ms
线圈电流 -
必须吸合电压 192V(AC)
交流线圈电压 240V
交流开关电压 400V(Nom)
直流开关电压 -
触头外形 -
必须释放电压 -
直流线圈电压 -
开关功能 -
额定接触电流 7A
运行时间 35ms
安装方式 DIN导轨安装,底座安装,弹簧安装
零件状态 在售
包装方式 散装

3RT20152AP611AA0厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3RT20152AP611AA0数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 接触器 SIEMENS/西门子 3RT20152AP611AA0 3RT20152AP611AA0数据手册

3RT20152AP611AA0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 129.1105
5+ $ 120.1722
10+ $ 114.6891
15+ $ 112.9694
25+ $ 111.2814
50+ $ 111.2814
库存: 6
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: $ 129.11
