3SE51320LD05

产品分类: 限位开关
厂牌: SIEMENS/西门子
产品描述: Off-Mom,On-Mom 3PST-2NC/1NO 20.39N 底座安装,螺纹安装
供应商型号: 982-3SE51320LD05
供应商: Mouser
标准整包数: 1

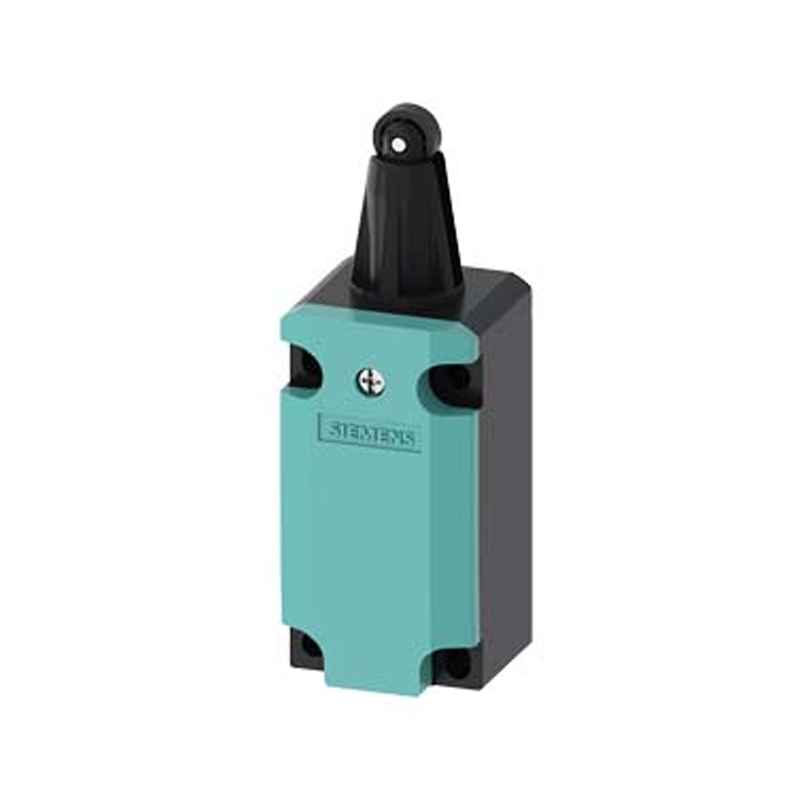

SIEMENS/西门子 限位开关 3SE51320LD05

3SE51320LD05概述

    #

    产品简介

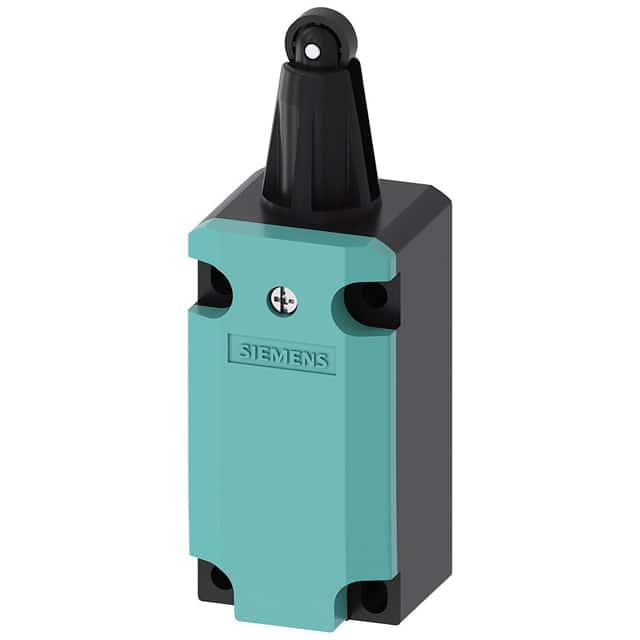

    SIRIUS机械位置开关3SE5132-0LD05
    SIRIUS机械位置开关是一种用于安全监控和自动化控制的关键部件,适用于多种工业应用场景。这款位置开关采用塑料外壳设计,符合EN 50041标准。它的主体部件安装尺寸为40mm,并配有带塑料滚轮的摇杆推杆。该开关提供了一个NO/2NC(常开/双常闭)的快速动作接触点,这使得它特别适合于需要高可靠性操作的应用场合。
    主要功能和应用领域
    - 功能:作为机械位置监测和控制系统的核心组件,用于安全开关和辅助控制。
    - 应用领域:广泛应用于工业自动化设备、安全控制系统、电梯系统、机器人控制系统等领域。

    技术参数


    以下是根据手册中的数据整理的产品技术参数:
    | 参数项 | 值 |

    | 产品型号 | 3SE5132-0LD05 |
    | 安装方式 | 直接安装在设备上 |
    | 设备连接 | 1 x (M20 x 1.5) |
    | 接触点数量 | 1 NO/2 NC |
    | 推杆类型 | 摇杆带塑料滚轮 |
    | 工作频率范围 | 50 ... 60 Hz |
    | 额定绝缘电压 | 400 V |
    | 浪涌电压抗扰度 | 6 kV |
    | 防护等级 | IP66/IP67 |
    | 机械寿命 | 15,000,000次切换 |
    | 电气耐久性 | AC-15模式下:230 V时100,000次;与接触器一起使用时10,000,000次 |
    | 热电流 | 10 A |
    | 最小触发力 | 20 N |
    | 长度 | 116.3 mm |
    | 宽度 | 40 mm |

    产品特点和优势


    独特功能和优势
    - 高可靠性和长寿命:机械寿命长达15,000,000次切换,电气耐久性极高。
    - 广泛适用性:适应各种恶劣的工作环境,包括IP66/IP67防护等级。
    - 快速响应:快速动作接触点保证了迅速的动作反应,提高了系统的响应速度。
    - 认证齐全:符合IEC 81346-2和EN 50041标准,确保其在不同领域的应用。
    - 兼容性强:可以与多种接触器和控制设备配合使用,如3RH11, 3RT1016, 3RT1017等。
    在应用中的重要性和市场竞争力
    这些特性使3SE5132-0LD05成为高要求工业应用的理想选择,特别是在安全关键型应用中,如自动化设备、电梯控制系统和机器人控制系统。

    应用案例和使用建议


    实际使用场景
    这款位置开关常用于工业自动化生产线上的设备状态监测。例如,在电梯系统中,它用于检测门的状态;在机器人控制系统中,用于定位和反馈信号的精确度。此外,它也可用于其他机械设备的安全监控。
    使用建议
    - 安装注意事项:确保正确的电缆入口直径(M20 x 1.5),以保证密封性和连接的稳定性。
    - 布线建议:使用规格合适的电缆和导体(如1x 0.5-1.5mm²,2x 0.5-0.75mm²),确保电气连接的稳定性和安全性。
    - 日常维护:定期检查机械部件的磨损情况,确保设备正常运行。

    兼容性和支持


    兼容性
    - 与设备的兼容性:可与SIRIUS系列的各种接触器和控制器兼容,如3RH11, 3RT1016, 3RT1017等。
    - 软件支持:可以通过SIEMENS的在线资源获取相关的技术文档、安装指南和支持信息。
    支持和服务
    - 文档中心:通过官网获取产品手册、证书和其他技术资料。
    - 在线服务:访问SIEMENS的服务与支持页面,解决用户的技术问题和疑问。

    常见问题与解决方案


    常见问题及解决方案
    - 问题:设备无法正确触发。
    - 解决方法:检查连接线是否牢固,确认安装方向正确,检查是否有足够的触发压力。
    - 问题:设备触发后不能保持稳定状态。
    - 解决方法:检查机械部分是否损坏或需要清洁,确认所有螺钉和固定件均已紧固。
    - 问题:开关在高电流环境下出现异常。
    - 解决方法:确认负载不超过额定值,并检查电气线路是否有短路现象。

    总结和推荐


    综合评估
    3SE5132-0LD05是一款高可靠性的机械位置开关,具有广泛的适用性和高兼容性。其卓越的机械和电气耐久性使其成为工业自动化领域的理想选择。无论是对于新设备还是升级现有系统,它都是一个非常有价值的选择。
    推荐
    强烈推荐使用3SE5132-0LD05,尤其是在需要高精度和高可靠性的工业应用环境中。

3SE51320LD05参数

参数
最小行程 -
操作力 20.39N
开关功能 Off-Mom,On-Mom
开关配置 3PST-2NC/1NO
执行器角度 -
电流额定值 -
电气寿命 -
机械寿命 -
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 盒装

3SE51320LD05厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3SE51320LD05数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 限位开关 SIEMENS/西门子 3SE51320LD05 3SE51320LD05数据手册
