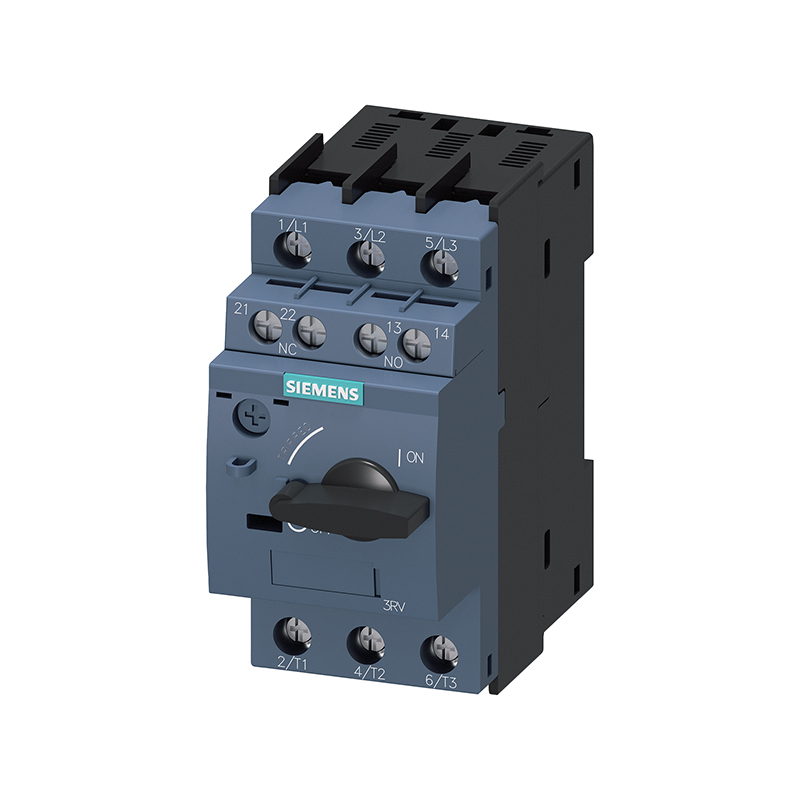

3RV60110BA15

产品分类: 其他工具
厂牌: SIEMENS/西门子
产品描述:
供应商型号: 3RV60110BA15
供应商: 云汉优选
标准整包数: 1
SIEMENS/西门子 其他工具 3RV60110BA15

3RV60110BA15概述

    3RV6011-0BA15 电路断路器技术手册解析

    1. 产品简介


    3RV6011-0BA15 是西门子(Siemens)SIRIUS系列电路断路器产品的一部分,主要用于提供可靠的电气保护。它是一个三极断路器,额定电流范围为0.14至0.2A,适用于电机控制和配电系统中的短路和过载保护。此外,该电路断路器还具备相位失衡检测功能,进一步增强了系统的安全性。

    2. 技术参数


    - 产品品牌: 西门子(Siemens)
    - 型号: 3RV2电路断路器
    - 极数: 3
    - 安装海拔高度: 最大2000米
    - 冲击抵抗力: 25g / 11ms
    - 环境温度:
    - 运输温度范围: -50°C 至 +80°C
    - 存储温度范围: -50°C 至 +80°C
    - 操作温度范围: -20°C 至 +60°C
    - 活动功率损失: 5.3瓦
    - 主电路:
    - 额定操作电压: 690V
    - 功率等级: 0.06千瓦
    - 额定操作电流: 0.2安培
    - 机械操作周期: 100,000次
    - 操作频率: 每小时15次
    - 辅助电路:
    - 辅助开关类型: 侧向
    - 转换接触数量: 0
    - 操作电流:
    - 交流-15 / 24V: 2安培
    - 交流-15 / 230V: 0.5安培
    - 直流-13 / 24V: 1安培
    - 直流-13 / 60V: 0.15安培
    - 保护和监测功能:
    - 跳闸类: CLASS 10
    - 电流依赖型过载释放调整响应电流: 0.14 至 0.2安培
    - 短路电流切断能力 (lcu):
    - 400V时: 100kA
    - 500V时: 100kA
    - 690V时: 100kA

    3. 产品特点和优势


    - 可靠性高: 配备了相位失衡检测和短路保护,确保系统的稳定运行。
    - 兼容性强: 支持多种安装方式,可以轻松集成到各种控制系统中。
    - 多功能性: 除了基本的过载和短路保护外,还配备有辅助开关,可实现更多的控制功能。

    4. 应用案例和使用建议


    应用案例:
    - 在工业控制系统中,该电路断路器常用于电机的保护,以防止过载和短路。
    - 在配电系统中,该电路断路器能够有效隔离故障区域,保障系统的安全运行。
    使用建议:
    - 在安装过程中,确保电路断路器的连接符合相关标准,特别是导线截面的选择要与额定电流相匹配。
    - 定期检查并维护电路断路器,确保其正常工作。如果发现异常,及时更换。

    5. 兼容性和支持


    - 兼容性: 可以通过螺钉或夹装的方式安装到DIN标准导轨上,适用于多种不同的安装位置。
    - 支持: 西门子提供了详细的技术手册、安装指南以及常见问题解答(FAQ),用户可以通过官方网站获取这些资源。

    6. 常见问题与解决方案


    - 问题: 在安装过程中,如何正确选择导线截面?
    - 解决方案: 根据电路断路器的操作电流和允许的最大功率损失来选择合适的导线截面。
    - 问题: 如何判断电路断路器是否需要维护?
    - 解决方案: 定期检查电路断路器的工作状态,如发现跳闸频繁或出现异常噪声,可能需要进行维护或更换。

    7. 总结和推荐


    综上所述,3RV6011-0BA15是一款可靠且多功能的电路断路器,适用于工业控制系统和配电系统中的过载和短路保护。它具备出色的保护功能、兼容性强,并且得到了西门子的全面支持。因此,强烈推荐使用这款产品,尤其是在需要高可靠性的应用场合。

3RV60110BA15厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3RV60110BA15数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 其他工具 SIEMENS/西门子 3RV60110BA15 3RV60110BA15数据手册

3RV60110BA15封装设计

查看详情并下载
Symbol
Footprint
3D Model
