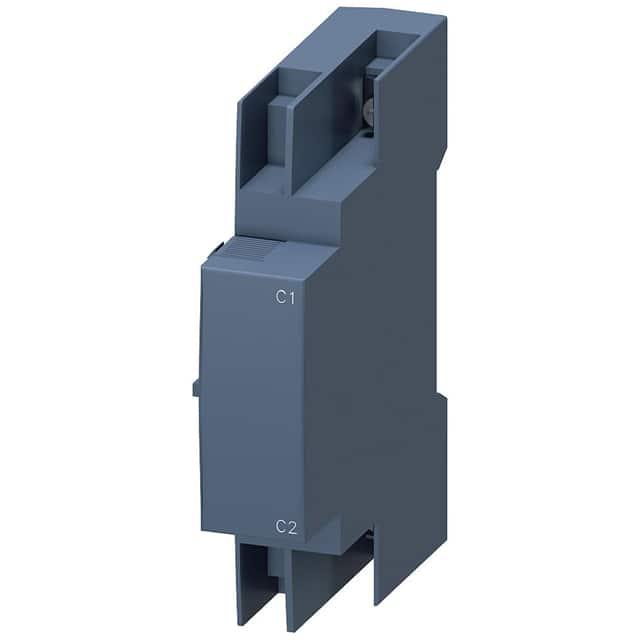

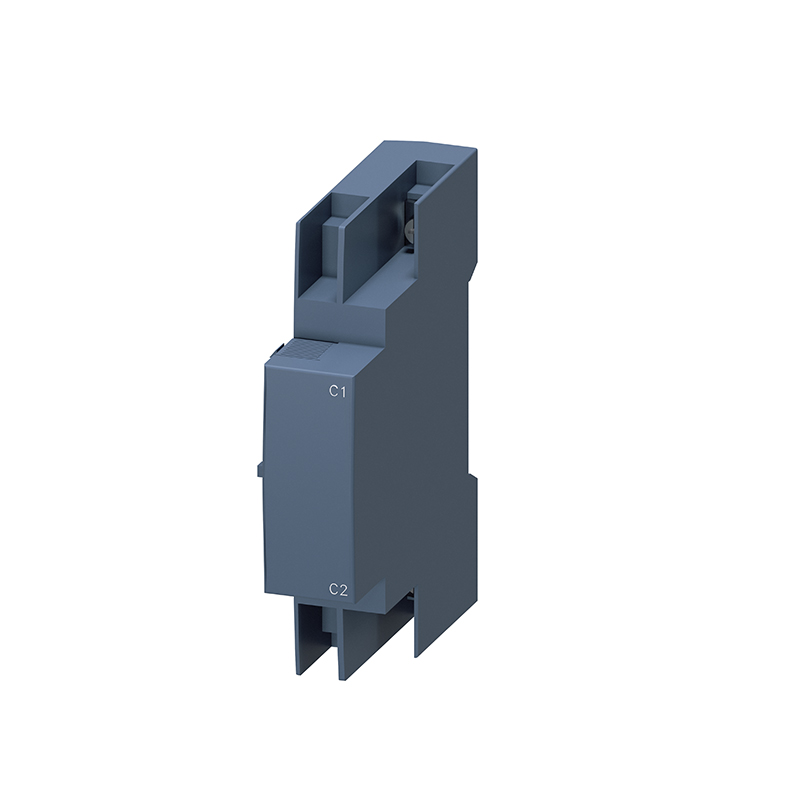

3RV29024DF0

产品分类: 电路保护配件
厂牌: SIEMENS/西门子
产品描述: Siemens 欠压脱扣器, 3RV2 系列, 90110 →V 交流
供应商型号: 982-3RV29024DF0
供应商: Mouser
标准整包数: 1
SIEMENS/西门子 电路保护配件 3RV29024DF0

3RV29024DF0概述

    电子元器件技术手册:SIRIUS系列断路器辅助释放模块

    产品简介


    本技术手册介绍了西门子(Siemens)公司生产的SIRIUS系列断路器辅助释放模块,型号为3RV2902-4DF0。该产品是一种电压释放装置,主要用于电机断路器的应用中,旨在提供可靠的保护和控制功能。其主要功能包括过压保护和欠压保护,适用于各种工业环境。

    技术参数


    | 参数类型 | 规格 |

    | 工作电压(AC) | 90...110V, 50/60Hz
    70...190V, 50/60Hz |
    | 工作电压(DC) | 70...190V, 5秒 |
    | 额定电流 | 100%ED |
    | 环境温度(存储) | -50°C...+80°C |
    | 环境温度(运行) | -20°C...+60°C |
    | 安装尺寸(宽 x 高 x 深) | 18.5mm x 90mm x 68mm |
    | 控制电路电压 | AC |
    | 控制电路频率 | 50Hz (初始额定值)
    60Hz (最终额定值) |
    | 绝缘电压 | 690V |
    | 保护等级 | IP20 |

    产品特点和优势


    1. 可靠性强:能够在广泛的电压范围内工作,确保了其在多种工业应用中的可靠性。
    2. 易于安装:采用插接式安装方式,无需复杂布线,降低了安装成本和时间。
    3. 防护等级高:IP20级别的防护设计,确保了设备在恶劣环境下的稳定运行。
    4. 多电压适应:能够同时适应50Hz和60Hz的供电系统,满足全球不同地区的需求。
    5. 环境适应性强:能够在极端温度条件下正常工作,适应各种工业现场环境。

    应用案例和使用建议


    3RV2902-4DF0可以应用于各种需要电机断路器保护的工业环境中,例如制造工厂、电力分配系统和大型机械设备。以下是几个实际应用案例:
    1. 工厂生产线:在制造过程中,由于机器负载的变化可能导致电源电压波动,使用该辅助释放模块可以有效防止电机过载。
    2. 发电站:在发电站中,需要对高压系统进行实时监控和保护,该模块可以快速响应电压变化,确保系统的稳定运行。
    3. 输电线路:在高压输电线路中,可以通过安装该模块来监测和保护输电设备,减少故障率。
    使用建议:
    - 在安装前,确保所选模块的电压和频率与供电系统匹配。
    - 定期检查模块的运行状态,确保其在所有可能的工作条件下均能正常工作。
    - 在恶劣环境下使用时,考虑增加额外的防护措施以延长使用寿命。

    兼容性和支持


    该产品与Siemens公司的其他电机断路器和其他相关组件具有良好的兼容性,使得集成安装更加便捷。此外,Siemens公司提供了全面的技术支持和售后服务,包括产品手册、安装指南和常见问题解答等。

    常见问题与解决方案


    1. Q: 产品无法启动
    - A: 检查控制电路电压是否符合要求,确认电源连接无误。
    2. Q: 模块出现异常声响
    - A: 可能是内部接触不良或损坏,建议联系售后服务中心进行检测和维修。
    3. Q: 设备温度过高
    - A: 检查安装位置是否通风良好,必要时调整安装位置或增加散热设施。

    总结和推荐


    总体而言,3RV2902-4DF0是一款功能强大、性能稳定的断路器辅助释放模块,特别适合于电机断路器的保护应用。它在广泛的工作电压范围、可靠性和易用性方面表现出色,因此强烈推荐用于各种工业自动化项目中。此外,Siemens公司提供的全面支持和服务也进一步增强了其市场竞争力。

3RV29024DF0参数

参数
零件状态 在售
包装方式 盒装

3RV29024DF0厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3RV29024DF0数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 电路保护配件 SIEMENS/西门子 3RV29024DF0 3RV29024DF0数据手册

3RV29024DF0封装设计

查看详情并下载
Symbol
Footprint
3D Model
