首页  >  产品百科  >  3RV10110CA10

3RV10110CA10

产品分类: 断路器
厂牌: SIEMENS/西门子
产品描述: 西门子 电机保护断路器, 3RV1系列, 额定电流0.18 → 0.25 a
供应商型号: 982-3RV10110CA10
供应商: Mouser
标准整包数: 1

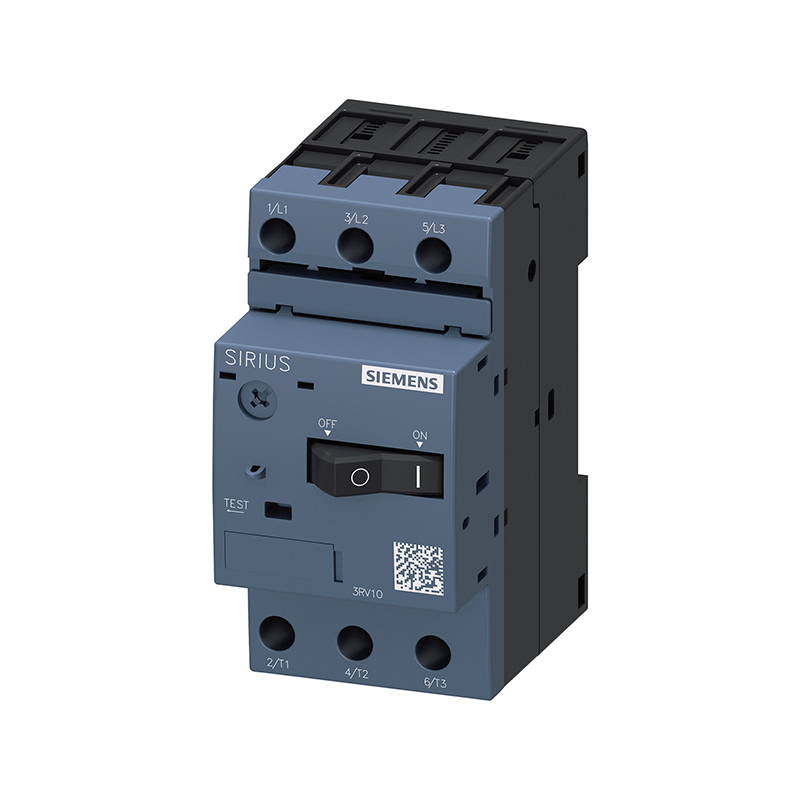

SIEMENS/西门子 断路器 3RV10110CA10

3RV10110CA10概述

    # 电子元器件产品技术手册

    产品简介


    产品类型与功能

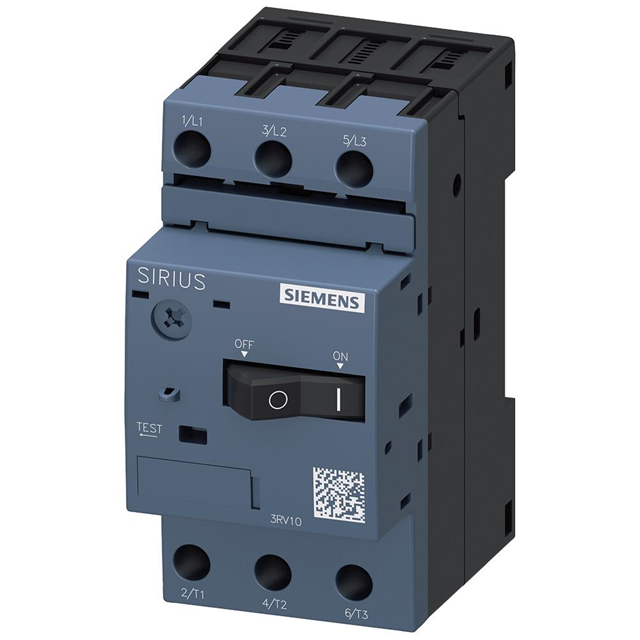

    本产品为西门子(Siemens)SIRIUS系列电路断路器,型号为3RV1011-0CA10,主要用于电机保护,是一款针对工业和商业领域的高可靠性解决方案。其设计符合电机保护需求,具备过载保护、短路保护及相位失灵检测等功能,是各类三相交流电机保护的理想选择。
    应用领域
    广泛应用于化工、冶金、矿山、建筑机械、电力等领域,尤其适合需要精确控制和保护三相电机的应用场景。

    技术参数


    主要技术规格
    | 参数类别 | 具体数值 |

    | 产品尺寸(断路器大小) | S00 |
    | 极数 | 3极 |
    | 最大短路电流断开能力(Icu)| AC 240 V 至 690 V时均为100 kA |
    | 额定电流范围 | 0.18~0.25 A(过载释放) |
    | 瞬时短路脱扣单元响应值 | 3.3 A |
    | 功耗(额定条件下) | 5.5 W(总功率);每极1.8 W |
    | 绝缘电压 | AC 690 V(污染等级3) |
    | 冲击电压耐受能力 | 6 kV |
    | 工作温度 | 运行:-20°C 至 +60°C |
    存储/运输:-50°C 至 +80°C |
    | 工作频率 | 50~60 Hz |
    | 安装方式 | 35 mm DIN导轨安装,可螺钉固定或卡扣安装 |

    产品特点和优势


    特点
    1. 高可靠性:适用于恶劣环境,满足-20°C至+60°C的运行温度要求。
    2. 快速响应:瞬时短路脱扣单元能够在3.3 A时迅速响应,提供有效保护。
    3. 灵活安装:支持任何方向安装,便于空间优化。
    4. 多功能保护:具有相位失灵检测功能,进一步提升电机保护的完整性。
    优势
    1. 广泛适用性:适用于多种三相电机,支持多种电压范围和操作条件。
    2. 高效能设计:低功耗设计确保长期运行稳定性,延长使用寿命。
    3. 安全标准认证:通过ATEX指令(2014/34/EU)认证,确保在危险场所的安全使用。

    应用案例和使用建议


    应用案例
    - 化工行业:用于泵站、搅拌机等电机设备的保护。
    - 矿山机械:对大型矿用电机进行过载和短路保护。
    - 能源管理:支持发电机组的电机保护系统。
    使用建议
    1. 在安装前检查周围环境温度是否符合要求(-20°C至+60°C)。
    2. 确保接地和接线规范,以避免触电风险。
    3. 定期检查电路状态,及时更换老化部件以保持性能稳定。

    兼容性和支持


    兼容性
    该产品可与西门子SIRIUS系列接触器组合使用,实现一体化控制。此外,其通用DIN导轨安装接口方便与不同规格设备集成。
    支持服务
    Siemens提供详尽的技术文档和支持服务,用户可通过其官方网站获取下载手册、图纸和其他相关资料。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 断路器频繁跳闸 | 检查负载是否超过额定电流范围,调整设置。 |
    | 温度过高 | 确保良好的散热环境,降低负荷量。 |
    | 无法正常通电 | 检查连接线路是否正确,重新紧固螺丝。 |

    总结和推荐


    综合评估
    西门子3RV1011-0CA10电路断路器凭借高精度的保护性能、多样化的应用场景和卓越的设计质量,在工业领域表现出色。其可靠性和灵活性使其成为众多三相电机保护的理想选择。
    推荐意见
    如果您的项目需要精确的电机保护,且对工作环境要求较高,强烈推荐选用此产品。它不仅能够提供有效的保护,还能显著提升系统的整体运行效率。
    希望以上内容能帮助您全面了解该电子元器件产品及其应用场景。如有更多疑问,请访问西门子官网获取详细信息。

3RV10110CA10参数

参数
断路器类型 热磁性
执行器类型 控制杆
额定电流 250mA
极数 3
额定电压-AC 690V
额定电压-DC -
照明电压-标称值 -
照明 -
长*宽*高 90mm*45mm*81mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

3RV10110CA10厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3RV10110CA10数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 断路器 SIEMENS/西门子 3RV10110CA10 3RV10110CA10数据手册

3RV10110CA10封装设计

查看详情并下载
Symbol
Footprint
3D Model
