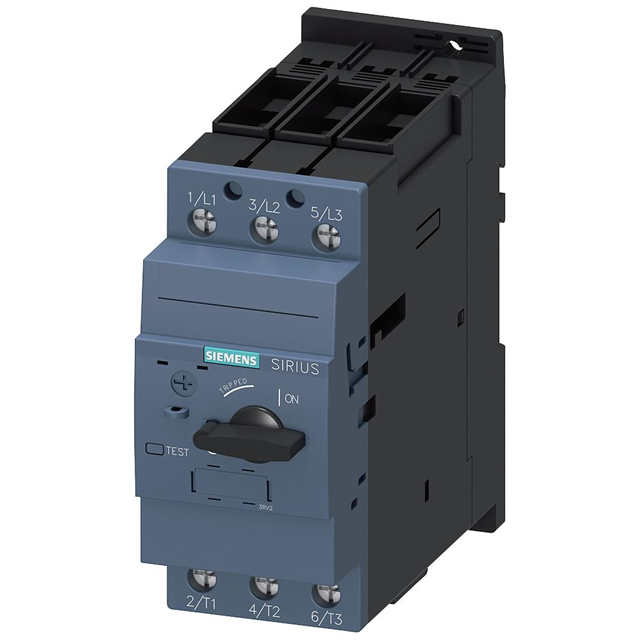

3RV2031-4VB10

产品分类: 断路器
厂牌: SIEMENS/西门子
产品描述: 690V 3 45A 热磁性 旋钮 DIN导轨安装
供应商型号: 3RV20314VB10
供应商: 国内现货
标准整包数: 1

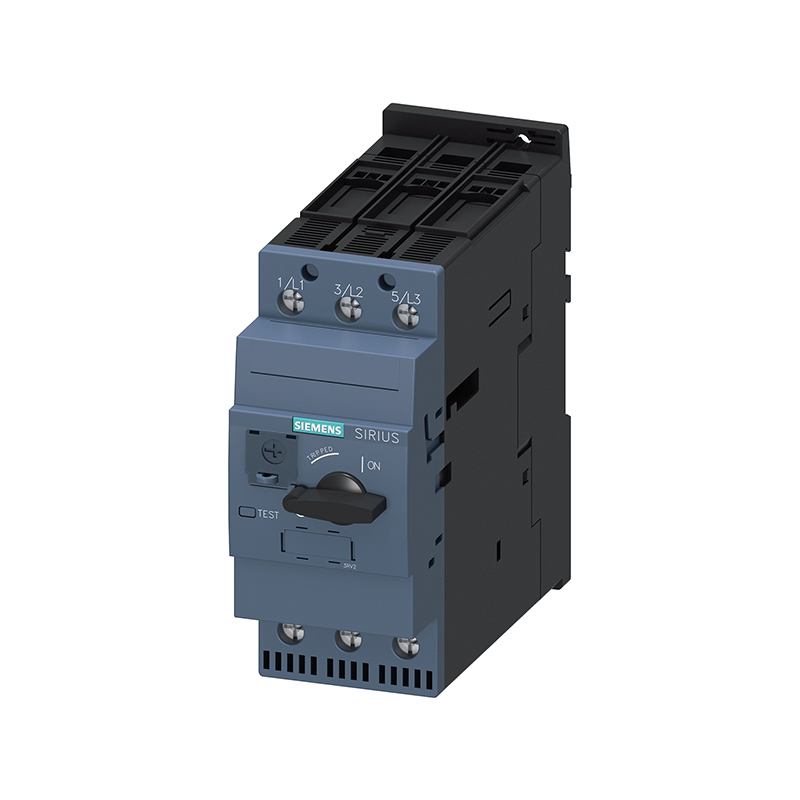

SIEMENS/西门子 断路器 3RV2031-4VB10

3RV2031-4VB10概述

    # 电子元器件技术手册:3RV2031-4VB10断路器

    产品简介


    产品类型及主要功能
    3RV2031-4VB10是一款用于电机保护的断路器,属于S2系列,具有20A脱扣等级和35至45A的可调电流响应值。它还配备了一个标准的螺丝端子,适用于交流系统中的标准切换能力。该断路器主要用于电机保护,确保在电机过载或短路时能够迅速切断电源,以保护电机和相关设备的安全。
    应用领域
    这款断路器广泛应用于工业自动化控制系统、配电系统和电机驱动系统等领域,为各种机械设备提供可靠的过载和短路保护。

    技术参数


    基本规格
    - 型号:3RV2031-4VB10
    - 尺寸:S2
    - 电流范围:35...45A
    - 额定电压:690V
    - 频率范围:50...60Hz
    - 机械寿命:主触点50,000次,辅助触点50,000次
    - 电气耐久性:50,000次
    - 绝缘电压:690V
    - 浪涌电压:6kV
    - 最大隔离电压:400V
    - 机械冲击:25g / 11ms Sinus
    安装环境
    - 海拔高度:不超过2000米
    - 运行温度:-20...+60°C
    - 存储温度:-50...+80°C
    - 运输温度:-50...+80°C
    - 相对湿度:10...95%
    连接与终端
    - 连接方式:螺丝端子
    - 连接导线截面:1...35mm²
    - 扭矩要求:3...4.5 N·m
    - 螺丝刀规格:直径5到6mm,Pozidriv 2型

    产品特点和优势


    独特功能
    - 精确的过载保护:具有高精度的过载检测功能,能够在电机出现过载情况时及时切断电源。
    - 高可靠性和长寿命:经过严格的测试,保证了长时间的稳定运行。
    - 宽广的工作温度范围:适用于极端的工作环境,具有良好的适应性。
    市场竞争力
    - 高可靠性:通过多种严苛测试,确保在恶劣环境下也能正常工作。
    - 易于安装和维护:设计合理,安装方便,维护简单。
    - 广泛的兼容性:适用于多种电机和配电系统,适用范围广。

    应用案例和使用建议


    实际使用场景
    - 在工业生产线上的电动机保护。
    - 配电系统的过载和短路保护。
    - 工厂自动化控制系统中的关键保护部件。
    使用建议
    - 安装位置:由于安装高度限制较大,建议安装在便于操作和维护的位置。
    - 环境适应性:考虑到宽广的工作温度范围,应选择适合的安装环境以确保最佳性能。
    - 定期检查:根据产品的电气耐久性,建议定期进行电气检查,确保其处于最佳工作状态。

    兼容性和支持


    兼容性
    - 与Siemens公司的其他SIRIUS系列产品具有良好的兼容性。
    - 支持DIN EN 60715标准安装轨,易于集成到现有的控制系统中。
    支持服务
    - 提供详细的安装指南和技术支持文档。
    - 可访问在线下载中心获取更多资料,如目录、手册、证书等。
    - 专业的客户服务团队,帮助解决安装和使用过程中遇到的问题。

    常见问题与解决方案


    常见问题及解决方法
    - 问题1:断路器频繁跳闸
    - 解决方法:检查电机负载是否过大,调整电流响应值至合适的范围。
    - 问题2:安装后无法通电
    - 解决方法:确认连接是否正确,检查是否有松动或接触不良的情况。
    - 问题3:安装空间不足
    - 解决方法:查看所需安装空间的具体要求,重新规划安装位置。

    总结和推荐


    综合评估
    - 优点:高精度的过载检测功能,宽广的工作温度范围,易于安装和维护,可靠的电气性能。
    - 缺点:安装高度限制较大,对安装位置有一定要求。
    推荐结论
    3RV2031-4VB10断路器在工业自动化控制和配电系统中表现出色,适用于需要精确电机保护的应用场合。鉴于其高可靠性和广泛的适用性,我们强烈推荐将其作为关键保护部件使用。

3RV2031-4VB10参数

参数
照明电压-标称值 -
照明 -
断路器类型 热磁性
执行器类型 旋钮
额定电流 45A
极数 3
额定电压-AC 690V
额定电压-DC -
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

3RV2031-4VB10厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。
