首页  >  产品百科  >  3RV20214AA40

3RV20214AA40

产品分类: 断路器
厂牌: SIEMENS/西门子
产品描述: Circuit breaker for motor protection
供应商型号: 982-3RV20214AA40
供应商: Mouser
标准整包数: 1
SIEMENS/西门子 断路器 3RV20214AA40

3RV20214AA40概述


    产品简介

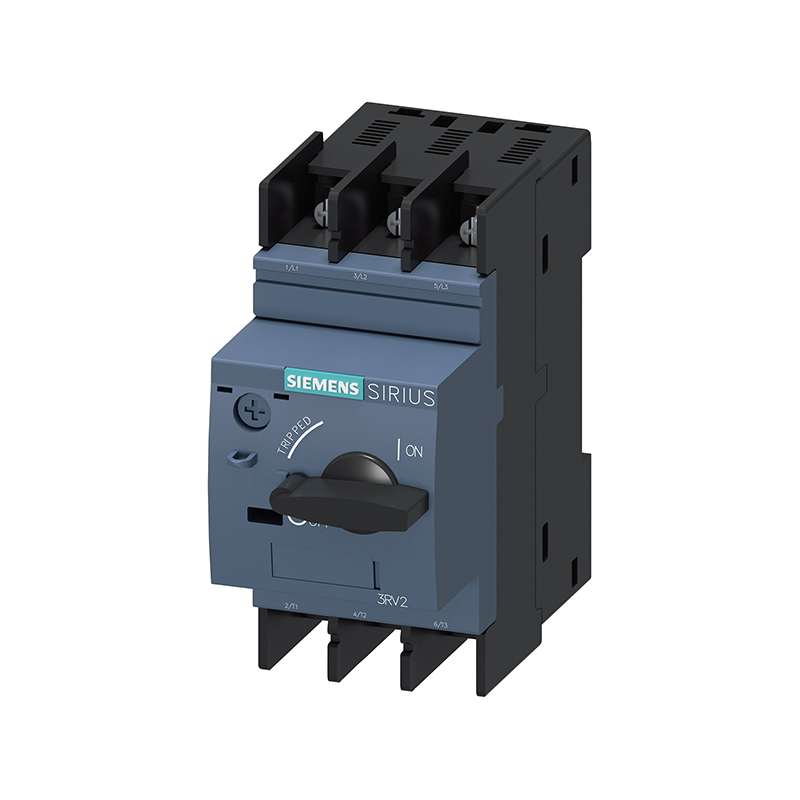

    3RV2021-4AA40电路断路器是一款专为电机保护设计的S0型断路器,适用于额定电流为10至16安培的保护需求。它属于CLASS 10 A-release和N-release类别,并提供408安培环电缆接头连接标准开关容量。该产品隶属于西门子SIRIUS系列,广泛应用于各种电机保护和配电系统中。

    技术参数


    - 尺寸和型号:S0型断路器,可与S00、S0型接触器组合使用
    - 辅助开关:是
    - 额定电流范围:10至16安培
    - 额定电压:690伏交流电
    - 耐冲击性能:25g / 11毫秒(根据IEC 60068-2-27标准)
    - 机械寿命:主触点典型值100,000次,辅助触点典型值100,000次
    - 电气耐久性:典型值100,000次
    - 温度补偿范围:-20°C至+60°C
    - 湿度范围:10%至95%
    - 安装海拔高度:海平面以上不超过2,000米
    - 安装位置:任意方向
    - 电源损耗:在额定电流下为9.25瓦(AC)

    产品特点和优势


    3RV2021-4AA40具有卓越的短路保护能力,能够在不同电压等级(240V、400V、500V、690V)下实现高达100kA的分断能力。同时,它的过载保护响应值为10至16安培,能够有效应对各种过载情况。该断路器符合ATEX防爆指令,具备Ex II(2) GD认证,确保在危险环境中安全运行。此外,它还具备温度补偿功能,能在广泛的温度范围内稳定工作。

    应用案例和使用建议


    该电路断路器广泛应用于工业控制和电机保护系统中。例如,在工业自动化生产线中,可以将其用于电机保护,以防止过载和短路对电机造成损害。使用时应注意安装间距,确保散热和安全性。建议在安装前仔细阅读手册中的详细安装指南和操作说明,确保正确安装并达到最佳性能。

    兼容性和支持


    3RV2021-4AA40具有良好的兼容性,可与其他标准35毫米安装导轨上的设备配合使用。西门子公司提供了丰富的技术支持和售后服务,包括在线文档、培训和技术支持服务。如有任何问题,用户可以通过官方网站获得相关支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后电路断路器不工作 | 检查所有连接是否牢固,并确认电源电压是否符合要求 |
    | 短路检测不灵敏 | 调整短路保护的响应值,确保在适当范围内 |
    | 主触点磨损严重 | 更换新的主触点,检查安装和使用方法 |

    总结和推荐


    3RV2021-4AA40是一款高效可靠的电路断路器,具有强大的短路保护能力和广泛的适用范围。其出色的性能和可靠性使其成为工业自动化和电机保护系统的理想选择。强烈推荐给需要高性能电路保护解决方案的应用场合。

3RV20214AA40参数

参数
额定电压-AC -
额定电压-DC -
照明电压-标称值 -
照明 -
断路器类型 -
执行器类型 -
额定电流 -
极数 -
零件状态 在售
包装方式 盒装

3RV20214AA40厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3RV20214AA40数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 断路器 SIEMENS/西门子 3RV20214AA40 3RV20214AA40数据手册

3RV20214AA40封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 270.4968 ¥ 2285.698
5+ $ 255.4848 ¥ 2158.8466
10+ $ 219.177 ¥ 1852.0457
25+ $ 204.561 ¥ 1728.5405
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
