6EP43477RB000AX0

产品分类: 开关电源
厂牌: SIEMENS/西门子
产品描述: 1 10V(DC) 58V(DC) 24V 125mm*45mm*135mm
供应商型号: 3473-6EP43477RB000AX0-ND
供应商: Digi-Key
标准整包数: 1

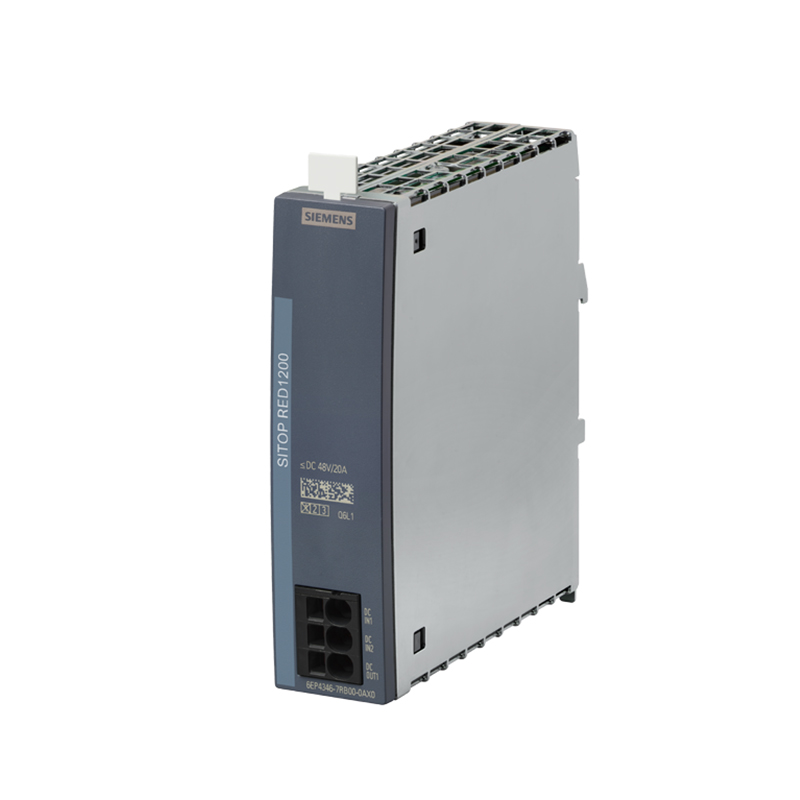

SIEMENS/西门子 开关电源 6EP43477RB000AX0

6EP43477RB000AX0概述

    SITOP RED1200 Redundancy Module 技术手册解析

    产品简介

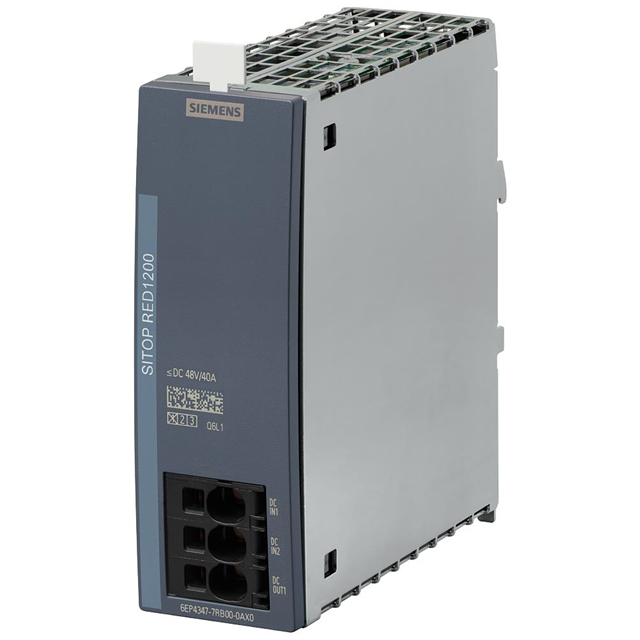

    SITOP RED1200是一款由Siemens生产的冗余模块,主要用于电源系统的冗余设计。它具备双输出能力,可以连接两个最大输出电流为20A的电源供应系统,从而确保在其中一个电源故障时系统仍能正常运行。该模块适用于工业控制、自动化系统和数据中心等需要高可靠性的应用场景。

    技术参数


    - 输入电压范围:DC 12 ... 48V(供电电压:DC 10 ... 58V)
    - 输出电压:DC 24V(输出电流:40A)
    - 额定效率:约97.5%
    - 功率损失:额定负载下约为25W,空载状态下小于0.1W
    - 安全标准:符合CE认证、cULus-Listed(UL 508, CSA C22.2 No. 107.1)、NEC Class 2标准
    - 工作温度范围:-25 ... +70°C(自然对流),运输和存储温度范围:-40 ... +85°C
    - 环境湿度:5%至95%,无冷凝
    - 尺寸:宽度45mm,高度135mm,深度125mm
    - MTBF(平均无故障时间):40°C时达到6,100,000小时
    - 重量:约0.51kg

    产品特点和优势


    SITOP RED1200的主要优势在于其冗余设计,能够确保在其中一个电源出现故障的情况下,系统仍能继续运行。此外,该模块的高效率(约97.5%)和低功率损失(额定负载下25W)使其成为节能高效的选择。其广泛的工作温度范围(-25 ... +70°C)也使得它适合于各种严苛的工业环境。

    应用案例和使用建议


    应用案例:
    SITOP RED1200常用于关键性电力系统,如数据中心的不间断电源系统(UPS)。它通过冗余设计提高了系统的整体可靠性,减少了因单一电源故障而导致的停机风险。
    使用建议:
    为了保证最佳性能,建议在安装前仔细阅读产品手册并确保所有连接均按照手册要求进行。同时,要确保系统在正常工作时环境温度和湿度均处于推荐范围内。

    兼容性和支持


    SITOP RED1200采用DIN导轨安装方式,可与多种DIN导轨兼容。此外,Siemens还提供全面的技术支持和售后服务,以确保客户能够充分利用该产品的功能。

    常见问题与解决方案


    - Q: 如何确保模块连接安全?
    - A: 使用指定的电缆和端子连接,确保紧固件完全拧紧。
    - Q: 在极端温度条件下能否正常工作?
    - A: SITOP RED1200的设计工作温度范围为-25 ... +70°C,在此范围内应能稳定运行。但在运输和存储过程中,温度范围更宽,即-40 ... +85°C。

    总结和推荐


    SITOP RED1200以其高可靠性、高效率和广泛的适用性在市场上具有较强的竞争力。对于需要冗余电源设计的应用场景,该模块是一个值得推荐的选择。不过,在选择和使用时,建议根据具体应用需求和技术参数进行细致考虑。

6EP43477RB000AX0参数

参数
电流-输出1 -
电压-输出3 -
负载调节 -
电压-输出4 -
最小输入电压 10V(DC)
最大输入电压 58V(DC)
电压-输出1 24V
电流-输出2 -
输出功率 -
电压-输出2 -
输出数量 1
长*宽*高 125mm*45mm*135mm
应用等级 工业级
零件状态 在售
包装方式 散装

6EP43477RB000AX0厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

6EP43477RB000AX0数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 开关电源 SIEMENS/西门子 6EP43477RB000AX0 6EP43477RB000AX0数据手册

6EP43477RB000AX0封装设计

查看详情并下载
Symbol
Footprint
3D Model
