6EP33116SB000AY0

产品分类: 开关电源
厂牌: SIEMENS/西门子
产品描述: Siemens 西门子 导轨电源, LOGO!POWER系列, 5V 直流输出, 230V 交流输入
供应商型号: 6EP33116SB000AY0
供应商: Master
标准整包数: 1

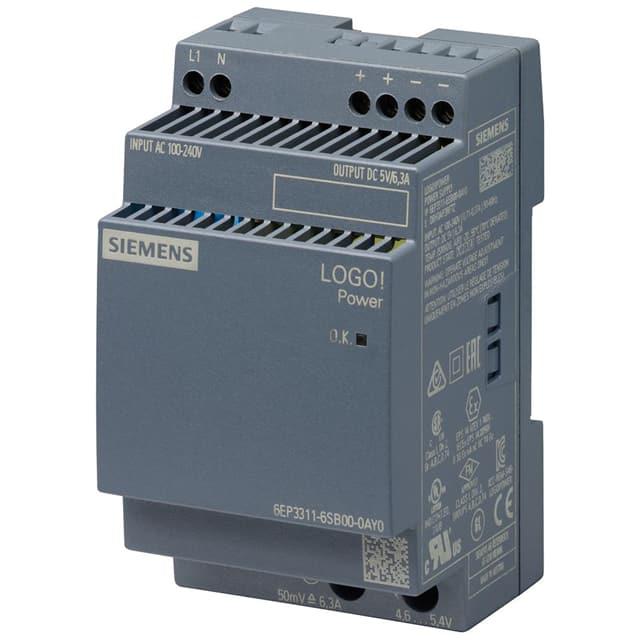

SIEMENS/西门子 开关电源 6EP33116SB000AY0

6EP33116SB000AY0概述

    # LOGO!Power/1AC/5VDC/6.3A 技术手册

    产品简介


    LOGO!Power/1AC/5VDC/6.3A 是一款由西门子公司生产的稳压电源供应器,适用于1相交流或直流输入,提供稳定的5V直流输出,额定电流为6.3A。该电源广泛应用于工业自动化、楼宇自动化、过程控制等领域,特别适合对电源稳定性和可靠性要求较高的应用场景。

    技术参数


    输入
    - 输入电压:100-240 V AC 或 110-300 V DC
    - 频率范围:47-63 Hz
    - 最大输入电压:264 V AC
    - 最小输入电压:85 V AC
    - 初始输入电压:85 V AC
    - 全量程输入电压:264 V AC
    - 过电压能力:300 V AC(1秒内)
    - 缓冲时间:40毫秒(Vin=187 V)
    - 输入电流:
    - 在120 V 额定输入电压下:0.71 A
    - 在230 V 额定输入电压下:0.37 A
    - 浪涌电流限制:最大50 A
    输出
    - 输出电压:5 V DC
    - 相对总电压波动:±3%
    - 残余纹波电压:
    - 最大值:100 mV
    - 典型值:30 mV
    - 电压峰值:
    - 最大值:100 mV
    - 典型值:50 mV
    - 可调输出电压范围:4.6 V 到 5.4 V
    - 输出电流:
    - 额定值:6.3 A
    - 输出范围:0 到 6.3 A
    - 温度上升时的降额:+55...+70°C 时每升1°C降额2%
    性能
    - 供电功率:典型值31.5 W
    - 效率:79.8%
    - 无负载功耗:最大0.3 W
    - 瞬态响应时间:典型1ms(负载从10%到90%)
    安全与保护
    - 过电压保护:符合EN 60950-1标准
    - 短路保护:恒流特性
    - 过电流保护:正常运行中过载能力150% Iout额定值,典型200ms
    环境条件
    - 工作温度:-25°C 至 +70°C
    - 存储温度:-40°C 至 +85°C
    - 运输温度:-40°C 至 +85°C
    - 气候等级:根据IEC 60721标准的3K3类(湿度5%-95%,无冷凝)

    产品特点和优势


    LOGO!Power/1AC/5VDC/6.3A 具有以下显著特点和优势:
    - 高稳定性:提供稳定可靠的5V直流输出。
    - 宽输入范围:支持100-240 V AC或110-300 V DC输入,适用范围广。
    - 低纹波和噪声:残余纹波电压典型值仅为30 mV,确保电源质量。
    - 过电压和过电流保护:符合EN 60950-1标准,具备完善的保护机制。
    - 紧凑设计:体积小巧,便于安装于标准DIN导轨上。
    - 高效率:效率达79.8%,减少能源消耗。

    应用案例和使用建议


    应用案例
    LOGO!Power/1AC/5VDC/6.3A 广泛应用于各种工业自动化系统、楼宇自动化控制系统以及过程控制设备中,例如:
    - 工业机器人控制系统
    - PLC(可编程逻辑控制器)系统
    - 智能楼宇管理系统
    使用建议
    - 环境适应性:由于工作温度范围为-25°C 至 +70°C,可在各种极端环境下使用。
    - 防护措施:考虑电源的浪涌电流保护机制,建议在输入端加装保护装置,如微型断路器。
    - 安装与布线:推荐采用螺钉端子连接方式,确保接线稳固且可靠。

    兼容性和支持


    兼容性
    LOGO!Power/1AC/5VDC/6.3A 与其他大多数标准电气设备兼容,可用于并联以增加输出功率。
    支持
    - 认证:该产品通过了CE、UL、CSA、EAC等多种国际认证,确保符合各类标准。
    - 售后服务:如有任何技术支持需求,可以联系西门子的技术支持团队。

    常见问题与解决方案


    1. 问题:如何设置输出电压?
    - 解决方案:可通过外部电位计调整输出电压,调节范围为4.6 V 到 5.4 V。
    2. 问题:当电源出现故障时,如何快速恢复?
    - 解决方案:检查输入电压是否在额定范围内,并确认保护装置是否正常工作。
    3. 问题:如何提高电源的寿命?
    - 解决方案:避免长期在极端温度条件下工作,并保持良好的通风散热条件。

    总结和推荐


    LOGO!Power/1AC/5VDC/6.3A 是一款高效、可靠且适应性强的稳压电源供应器,适合各种工业和自动化应用场景。其高效率、宽输入范围及完善的保护机制使其在市场上具有很高的竞争力。推荐在需要稳定电源供应的应用场景中使用。

6EP33116SB000AY0参数

参数
负载调节 0.1%
最小输入电压 100V(AC)
电压-输出2 -
电流-输出1 -
电压-输出3 -
输出功率 32W
最大输入电压 300V(DC)
电压-输出4 -
输出数量 1
电流-输出2 -
电压-输出1 5V
长*宽*高 53mm*54mm*90mm
安装方式 DIN导轨安装
应用等级 商用级,工业级
零件状态 在售
包装方式 散装

6EP33116SB000AY0厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

6EP33116SB000AY0数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 开关电源 SIEMENS/西门子 6EP33116SB000AY0 6EP33116SB000AY0数据手册

6EP33116SB000AY0封装设计

查看详情并下载
Symbol
Footprint
3D Model
