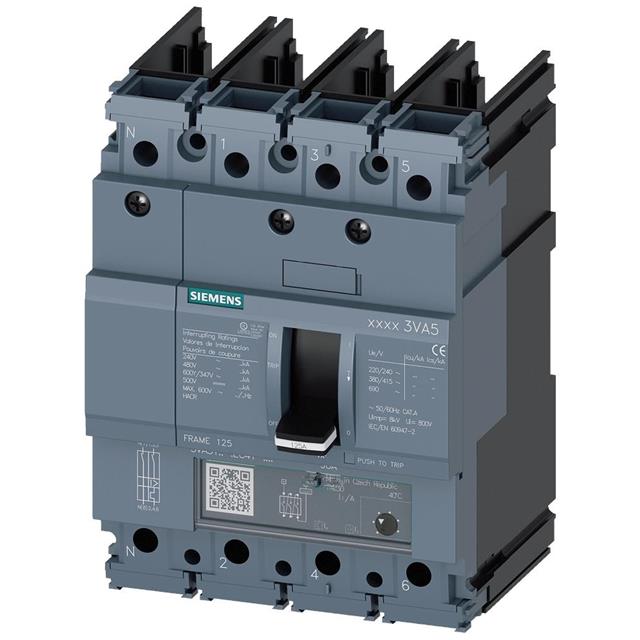

3VA51905EC410AA0

产品分类: 断路器
厂牌: SIEMENS/西门子
产品描述: 690V 4 90A 控制杆 DIN导轨安装
供应商型号: 3473-3VA51905EC410AA0-ND
供应商: Digi-Key
标准整包数: 1
SIEMENS/西门子 断路器 3VA51905EC410AA0

3VA51905EC410AA0概述


    产品简介


    本文介绍了西门子(Siemens)的SENTRON品牌下的3VA5190-5EC41-0AA0断路器。这是一种用于系统保护的塑壳断路器,主要用于电机、加热、通风和制冷(HVAC)系统。该产品采用四极设计,提供过载和短路保护,适用于电压范围从240V到690V的电力系统。主要功能包括主回路的线保护、过载保护和固定短路保护,同时具有高耐热性和可靠的机械寿命。

    技术参数


    - 额定电流(In):90A
    - 最大额定电压(UI):800V
    - 最大分断能力(Icu):
    - 240V时:85kA
    - 415V时:55kA
    - 690V时:7kA
    - 运行分断能力(Ics):
    - 240V时:85kA
    - 415V时:55kA
    - 690V时:5kA
    - 最大短路电流峰值(Icm):
    - 240V时:187kA
    - 415V时:121kA
    - 690V时:11.9kA
    - 功率损耗(W):
    - 最大值:21.4W
    - 在690V时的正常运行状态:7.13W/极
    - 机械寿命(操作次数):20,000次
    - 电气耐久性(操作次数):
    - 380/415V时:8,000次
    - 690V时:4,000次
    - 480V时:8,000次
    - 600V时:4,000次
    - 温度范围:
    - 操作:-25°C至70°C
    - 存储:-40°C至80°C
    - 净重:1.22kg

    产品特点和优势


    这款断路器具备强大的短路保护能力和过载保护功能,能够承受高达85kA的短路电流,保证了系统的安全稳定运行。它还具备较长的机械寿命和良好的电气耐久性,适合各种恶劣的环境条件。此外,它支持多种安装方式,方便用户根据具体需求进行灵活配置。总体而言,这款断路器以其高性能和可靠性在市场上具备较强的竞争力。

    应用案例和使用建议


    应用案例
    - 工业环境:该断路器适用于工业环境中复杂的电气系统,如电力传输和分配系统。
    - 商业建筑:可用于商场、酒店等商业建筑中的配电系统,确保系统的安全可靠运行。
    使用建议
    - 在高温环境下使用时,应注意散热问题,确保良好的空气流通以避免过热。
    - 定期检查和维护是必要的,以确保其始终处于最佳工作状态。
    - 可考虑添加额外的配件如电机驱动,提高系统的自动化程度。

    兼容性和支持


    该断路器与多数标准电气设备兼容,可以方便地集成到现有的电气系统中。西门子提供了全面的技术支持和售后服务,包括技术文档、培训和支持服务,确保客户能够顺利使用和维护该产品。

    常见问题与解决方案


    - 问题:断路器频繁跳闸
    - 解决方案:检查负载电流是否超出额定电流,调整断路器设置或更换更高额定值的产品。
    - 问题:温度过高
    - 解决方案:确保良好的散热条件,避免断路器长时间暴露在高温环境中。
    - 问题:无法正确分断
    - 解决方案:检查连接线路是否正确,确保断路器的控制电路没有故障。

    总结和推荐


    总的来说,3VA5190-5EC41-0AA0是一款性能卓越的塑壳断路器,具备出色的短路保护和过载保护能力。其广泛的适用范围和高可靠性使其成为工业和商业建筑中不可或缺的安全保障设备。对于需要高度可靠和高效保护的场合,强烈推荐使用这款断路器。

3VA51905EC410AA0参数

参数
断路器类型 -
执行器类型 控制杆
额定电流 90A
极数 4
额定电压-AC 690V
额定电压-DC -
照明电压-标称值 -
照明 -
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

3VA51905EC410AA0厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3VA51905EC410AA0数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 断路器 SIEMENS/西门子 3VA51905EC410AA0 3VA51905EC410AA0数据手册

3VA51905EC410AA0封装设计

查看详情并下载
Symbol
Footprint
3D Model
