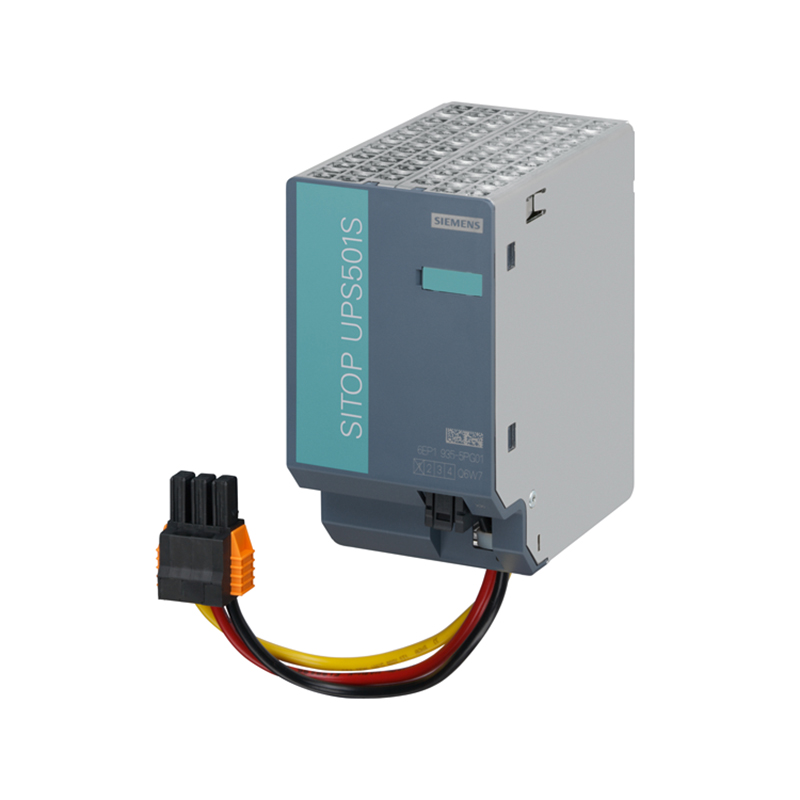

6EP19355PG01

产品分类: 电路保护配件
厂牌: SIEMENS/西门子
产品描述: 西门子 UPS扩展模块, 使用于UPS 500S
供应商型号: 982-6EP19355PG01
供应商: Mouser
标准整包数: 1
SIEMENS/西门子 电路保护配件 6EP19355PG01

6EP19355PG01概述

    SITOP UPS 500S/501S 技术手册

    产品简介


    SITOP UPS 500S 和 SITOP UPS 501S 是由西门子开发的直流不间断电源模块(DC-UPS),适用于24V负载电流供应系统。这些模块主要用于缓冲负载电流的一部分(最大15A),以确保在24V DC电源供应中断时仍能保持稳定供电。SITOP UPS 500S是基本单元,而SITOP UPS 501S是电容器模块,两者可以组合使用以提供不同的缓冲时间和充电电流设置。这些模块广泛应用于工业自动化和控制系统中,特别是在需要持续可靠供电的应用场合。

    技术参数


    - 输入电压范围:22至29V DC
    - 输入电流:
    - 在24V和电容器充电时:17.5A DC
    - 在24V和已充电电容器时:15.2A DC
    - 输出电压:24V DC
    - 输出电流:15A DC
    - 输出特性:
    - 充电调节器的输出特性为恒定功率至充电截止电压21.8V DC
    - 充电电流可设置为1A或2A
    - 缓冲时间:
    - 在15A负载电流下:
    - 基本模块6EP1933-2EC41/-2EC51:3s / 9s(典型)
    - 加上一个电容器模块:15s / 20s(典型)
    - 环境条件:
    - 工作温度:0至+60°C
    - 存储温度:-40至+70°C
    - 相对湿度:5%至85%

    产品特点和优势


    SITOP UPS 500S 和 SITOP UPS 501S 的主要特点是其高可靠性、精确的控制和灵活的配置选项。这些模块能够在多种条件下保持稳定的电力供应,即使在主电源中断的情况下也能保持关键设备的正常运行。此外,通过DIP开关可以轻松调整各种参数,如充放电阈值、充电电流和缓冲时间,使得该产品非常适合多种应用场合。

    应用案例和使用建议


    在实际应用中,这些模块通常用于工业自动化控制系统,例如机器人生产线、制造车间和数据中心。在这些环境中,不间断的电力供应对于确保系统的连续稳定运行至关重要。使用建议包括定期检查电容器的状态,确保其始终处于良好工作状态,并根据需要进行替换。此外,建议在安装时遵循制造商提供的指导原则,以确保最佳的性能和安全性。

    兼容性和支持


    SITOP UPS 500S 和 SITOP UPS 501S 支持与其他西门子设备和组件的兼容性,可以通过USB接口方便地进行监控和诊断。用户可以从官方网站获取更多技术支持文档和软件工具,以帮助进行设备管理和故障排除。此外,用户还可以访问西门子的技术支持服务,获得更专业的技术支持和售后服务。

    常见问题与解决方案


    1. 问题:电源不稳定导致设备停机。
    - 解决方案:检查并调整充放电阈值设置,确保设备在所需范围内正常运行。

    2. 问题:电容器模块无法正常工作。
    - 解决方案:确认电容器模块连接正确,检查是否有损坏,并考虑更换新模块。
    3. 问题:输出电压不稳定。
    - 解决方案:检查电源输入电压是否在规定的范围内,并确认充电电流设置正确。

    总结和推荐


    综上所述,SITOP UPS 500S 和 SITOP UPS 501S 是非常可靠的直流不间断电源模块,适合需要持续稳定电力供应的应用场合。这些模块具备高可靠性、易于配置和广泛的适用性等特点,能够有效应对多种电源供应挑战。强烈推荐这些产品给需要稳定电力供应的工业自动化和控制系统应用场合。

6EP19355PG01参数

参数
长*宽*高 125mm*70mm*125mm
零件状态 在售
包装方式 散装

6EP19355PG01厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

6EP19355PG01数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 电路保护配件 SIEMENS/西门子 6EP19355PG01 6EP19355PG01数据手册

6EP19355PG01封装设计

查看详情并下载
Symbol
Footprint
3D Model
