5SM3318-6KK

产品分类: 断路器
厂牌: SIEMENS/西门子
产品描述: 2 100A RCCB
供应商型号: 328445
供应商: 海外现货
标准整包数: 1

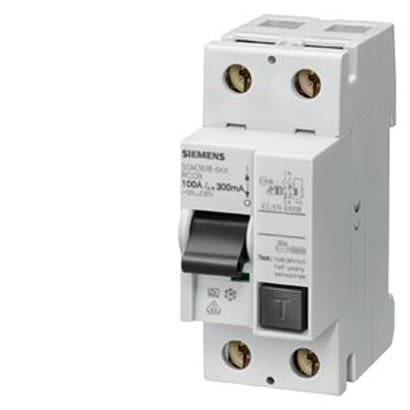

SIEMENS/西门子 断路器 5SM3318-6KK

5SM3318-6KK概述

    # Residual Current Operated Circuit Breaker (RCCB) 技术手册解析

    1. 产品简介


    产品类型及功能
    SENTRON品牌的5SM3318-6KK是一款残余电流动作断路器(RCCB),属于2极型,符合IEC 61008-1标准,主要用于提供漏电保护。它能够检测电路中异常电流,并在电流超出设定值时迅速切断电源,有效防止触电事故和电气火灾的发生。
    应用领域
    该产品广泛应用于住宅、商业建筑以及工业领域的配电系统中,特别适合需要高精度漏电保护的场合,如家庭用电线路、工厂设备电源分配等。

    2. 技术参数


    | 参数名称 | 规格值 |

    | 极数 | 2极 |
    | 安装尺寸 | 符合DIN 43880标准 |
    | 机械寿命 | 典型值:10,000次操作 |
    | 额定短路分断能力 | 10kA |
    | 漏电保护触发电流 | 30mA |
    | 额定电压 | AC 230V |
    | 额定电流 | 100A |
    | 工作频率范围 | 50Hz |
    | 保护等级 | IP20(带接线时) |
    | 接线导体横截面积 | 固体导体:1.5mm² ~ 50mm² |
    | 接线扭矩 | 3N·m ~ 4N·m |
    | 防护等级 | 不含硅 |

    3. 产品特点和优势


    独特功能
    - 高灵敏度:30mA的漏电保护阈值确保快速响应,最大限度减少危险;
    - 大容量设计:额定电流达到100A,适用于负载较大的配电系统;
    - 高可靠性:典型机械寿命达到10,000次操作,适应长期稳定运行。
    市场竞争力
    该产品结合了高精度与可靠性,在漏电保护领域具有显著的技术优势。其IP20防护等级使得安装更灵活且易于维护,同时与同类竞品相比,拥有更高的性价比,是市场上的优选产品。

    4. 应用案例和使用建议


    应用场景
    - 家庭配电箱:用于单相家庭供电线路,提供精确的漏电保护;
    - 商业楼宇:为办公室、酒店等场所的大功率电器供电提供安全保障;
    - 工业设施:如机床、生产线等高功率设备,确保人员安全和设备稳定性。
    使用建议
    1. 在安装前确认供电电压为AC 230V,并检查设备是否正确连接至DIN导轨;
    2. 根据所需承载电流选择合适规格的电缆,并确保紧固扭矩控制在3N·m~4N·m之间;
    3. 定期进行漏电测试以验证设备功能是否正常。

    5. 兼容性和支持


    兼容性
    - 该产品与DIN导轨安装方式兼容,适合多种品牌的标准开关柜;
    - 可扩展安装额外的功能模块,如电流显示装置等。
    厂商支持
    Siemens为用户提供详尽的技术文档和售后服务支持,包括但不限于安装指南、故障排查手册以及在线客服平台。可通过Siemens官网获取更多相关信息和支持资源。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法闭合 | 检查负载是否超过额定值;确认接线无误 |
    | 漏电保护未触发 | 测试额定漏电值是否设置正确 |
    | 安装后设备发热 | 调整负载分配,避免过载 |

    7. 总结和推荐


    综合评估
    5SM3318-6KK是一款性能卓越的RCCB,具备高灵敏度、长寿命和多功能扩展性。其适用于各类工业及民用场景,满足多样化需求。
    推荐使用
    强烈推荐给需要高效漏电保护的用户,特别是涉及人身安全的关键区域。通过Siemens官网可轻松获得详细的产品信息和技术支持,确保设备的高效运行和使用寿命。
    最终结论:此产品不仅技术领先,还提供了完善的售后服务保障,是值得信赖的选择。

5SM3318-6KK参数

参数
照明电压-标称值 -
照明 -
断路器类型 RCCB
执行器类型 -
额定电流 100A
极数 2
额定电压-AC -
额定电压-DC -

5SM3318-6KK厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

5SM3318-6KK数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 断路器 SIEMENS/西门子 5SM3318-6KK 5SM3318-6KK数据手册

5SM3318-6KK封装设计

查看详情并下载
Symbol
Footprint
3D Model
