3RB3123-4QB0

产品分类: 其他继电器
厂牌: SIEMENS/西门子
产品描述: Overload relay 6
供应商型号: Q-3RB3123-4QB0
供应商: 期货订购
标准整包数: 1
SIEMENS/西门子 其他继电器 3RB3123-4QB0

3RB3123-4QB0概述

    # 电子元器件产品技术手册

    产品简介


    产品类型及主要功能

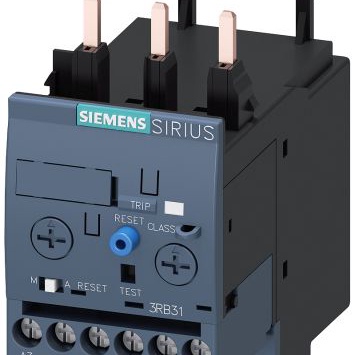

    Siemens 的 SIRIUS 系列固体过载继电器(型号:3RB3123-4QB0)是一种专为电机保护设计的过载继电器。该继电器适用于6到25安培范围内的电流保护,主要用于保护三相交流电机免受过载和其他潜在故障的影响。SIRIUS 继电器集成有接地故障检测功能,能够提供主电路和辅助电路的电气隔离。
    应用领域
    该过载继电器广泛应用于各种工业领域,例如制造、能源、建筑和交通运输等。它特别适合用于需要精确控制和监控电机运行状态的场合。

    技术参数


    主要技术规格
    - 型号:3RB3123-4QB0
    - 尺寸:S0
    - 电源损耗:在额定电流下的热运行状态为1.2瓦(每极0.4瓦)
    - 绝缘电压:污染等级3下的额定值为690伏
    - 冲击耐受度:15g/11ms
    - 最大允许电压:
    - 未接地星形点网络中辅助电路之间的电压:300伏
    - 接地星形点网络中辅助电路之间的电压:300伏
    - 未接地星形点网络中主电路和辅助电路之间的电压:600伏
    - 接地星形点网络中主电路和辅助电路之间的电压:690伏
    电气特性
    - 工作频率:额定值为50到60赫兹
    - 操作电流:额定值为25安培
    - 可连接导体横截面积:
    - 主电路:实心导体(1到2.5平方毫米,2.5到10平方毫米),绞合导体(10平方毫米)
    - 辅助电路:实心导体(0.5到4平方毫米),绞合导体(0.5到4平方毫米)

    产品特点和优势


    独特功能
    - 内部接地故障检测:内置接地故障检测功能,确保更高的安全性。
    - 手动和自动复位:方便的操作模式选择,满足不同的使用需求。
    - 温度补偿:-25到+60°C范围内进行温度补偿,适应各种工作环境。
    市场竞争力
    该继电器不仅具有高精度的电流保护能力,还具备优异的电气和机械性能,使其在市场上具有较强的竞争力。

    应用案例和使用建议


    应用案例
    在钢铁制造业中,该继电器可以用于电动机的过载保护,防止电机因长时间过载而导致损坏。此外,在化工行业中,它还可以用于保护关键设备免受故障引起的损害。
    使用建议
    - 在安装过程中确保所有的接线牢固且正确连接,以避免因接触不良导致的故障。
    - 定期检查继电器的工作状态,及时更换磨损部件,以保证系统的可靠运行。

    兼容性和支持


    兼容性
    该过载继电器可以与Siemens的多种接触器配合使用,具有良好的兼容性。
    支持和服务
    Siemens提供全面的技术支持和售后服务,包括在线文档、安装指导和技术咨询等。

    常见问题与解决方案


    常见问题及解决方案
    - 问题:继电器无法正常工作
    - 解决方案:检查所有连接线是否正确连接,确保电源电压符合要求。
    - 问题:继电器触发频繁
    - 解决方案:确认负载是否超过额定值,调整负载至安全范围。
    - 问题:设备不响应复位命令
    - 解决方案:检查继电器是否有过热现象,如发现过热,请停止使用并联系技术支持。

    总结和推荐


    综合评估
    该Siemens固体过载继电器3RB3123-4QB0是一款高性能、多功能的电机保护设备。它具有出色的电气性能和稳定性,适用于多种工业应用场景。总体而言,这款继电器不仅提供了卓越的安全保障,还能显著提高系统可靠性。
    推荐使用
    鉴于其诸多优点,强烈推荐在各类工业环境中使用此款Siemens固体过载继电器,特别是那些对电机保护有严格要求的应用场合。

3RB3123-4QB0参数

参数
继电器类型 -
开关功能 -
