3RA21101JH161BB4

产品分类: 电机驱动器
厂牌: SIEMENS/西门子
产品描述: 690V 9A 4KW 交流电机 24VDC 24VDC 底座安装
供应商型号:
供应商:
标准整包数: 0
SIEMENS/西门子 电机驱动器 3RA21101JH161BB4

3RA21101JH161BB4概述


    产品简介

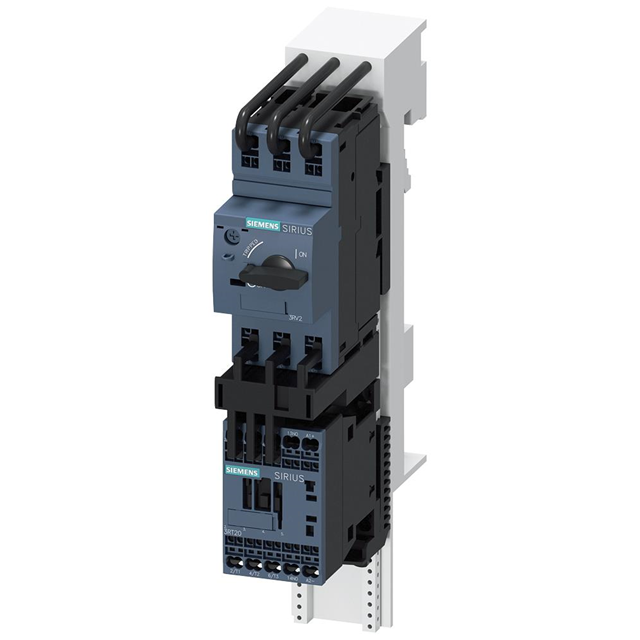

    SIRIUS 3RA2110-1JH16-1BB4 直接在线启动器
    SIRIUS系列是西门子工业自动化产品中的明星产品之一,其3RA2110-1JH16-1BB4型号是一款专为400 V AC电网设计的直接在线启动器(Direct-on-line starter)。该产品主要用于负载馈线熔断器无熔丝保护,适用于电动机的直接启动。它特别适合用于需要高度可靠性的工业应用,如制造工厂、矿业和基础设施项目。

    技术参数


    主要规格
    - 型号: 3RA2110-1JH16-1BB4
    - 额定电流: 7.00…10.0 A
    - 电压: 400 V AC
    - 控制电压: 24 V DC
    - 安装尺寸: S00
    - 接触器型号: 3RT2016-2BB41
    - 电路保护器型号: 3RV2011-1JA20
    - 母线适配器型号: 8US1251-5DT11
    - 连接模块型号: 3RA2911-2AA00
    技术性能
    - 工作温度范围: 操作时 -20...+60°C,储存和运输时 -50...+80°C
    - 绝缘电压: 690 V AC
    - 冲击电压: 6 kV
    - 机械寿命: 典型值 30,000,000次操作循环
    - 防护等级: NEMA评级其他
    - 响应时间: 三极接触器
    性能参数
    - 主电路:
    - 极数: 3
    - 电流通断方式: 电磁机械式
    - 过载释放电流响应值: 7...10 A
    - 控制电路:
    - 额定控制电压: 24 V DC
    - 持电保持功率: 4 W
    - 辅助电路:
    - 辅助开关扩展: 是
    - 保护和监控功能:
    - 脱扣类别: CLASS 10
    - 短路电流释放单元: 130 A
    - 短路保护:
    - 短路释放方式: 磁力式
    - 条件短路电流(Iq): 400 V时150,000 A (根据IEC 60947-4-1)

    产品特点和优势


    1. 高可靠性: 具有30,000,000次操作循环的机械寿命,确保长期稳定运行。
    2. 环境适应性强: 工作温度范围广(-20...+60°C),适应恶劣的工业环境。
    3. 高性能保护: 内置CLASS 10脱扣类别和150,000 A的短路电流释放能力,保障电动机的安全运行。
    4. 易安装和维护: 采用弹簧端子连接方式,便于快速安装和维护。
    5. 认证齐全: 符合ATEX指令2014/34/EU防爆标准,适用于危险区域。

    应用案例和使用建议


    应用案例:
    - 在制造业的生产线中,使用3RA2110-1JH16-1BB4启动器来控制大功率电机的启动。
    - 在矿山和基础设施项目中,确保电动机在高湿度和高温环境下稳定运行。
    使用建议:
    - 安装时确保周围有足够的散热空间,避免因过热导致设备故障。
    - 定期检查连接处是否有松动,确保接触良好。
    - 根据具体环境条件,适当调整电流设置,以确保最佳保护效果。

    兼容性和支持


    兼容性:
    - 该产品兼容各种60 mm母线系统,易于集成到现有的控制系统中。
    - 与3RT2016-2BB41接触器、3RV2011-1JA20断路器、8US1251-5DT11母线适配器和3RA2911-2AA00连接模块配合使用。
    支持和服务:
    - 西门子提供全面的技术支持和售后服务,包括安装指导、定期维护和故障排除。
    - 用户可通过西门子官方技术支持中心获得详尽的用户手册、常见问题解答和在线服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动器频繁跳闸 | 检查连接线路是否有短路或过载现象,必要时调整电流设定。 |
    | 接触不良 | 检查端子连接处是否紧固,确保良好的电气接触。 |
    | 温度过高 | 确保设备周围有足够的通风,避免积尘和堵塞通风口。 |

    总结和推荐


    综合评估:
    - 3RA2110-1JH16-1BB4 直接在线启动器具有高可靠性、广泛的工作温度范围和完善的保护功能。
    - 通过提供全面的配套组件和支持服务,西门子确保用户能够轻松安装和维护该产品。
    推荐使用:
    - 该产品非常适合需要高可靠性和复杂工业环境下的电动机启动应用。强烈推荐使用3RA2110-1JH16-1BB4直接在线启动器,以确保电机的安全和稳定运行。

3RA21101JH161BB4参数

参数
功率 4KW
功能 -
电机类型 交流电机
额定电流 9A
工艺 -
接口类型 -
电机类型 - AC,DC -
最小工作供电电压 24VDC
拓扑 -
最大工作供电电压 24VDC
电压 - 负载 690V
安装方式 底座安装
零件状态 在售
包装方式 盒装

3RA21101JH161BB4厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3RA21101JH161BB4数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 电机驱动器 SIEMENS/西门子 3RA21101JH161BB4 3RA21101JH161BB4数据手册

3RA21101JH161BB4封装设计

查看详情并下载
Symbol
Footprint
3D Model
