IQ20-07BPSDP0S

产品分类: 距离传感器
厂牌: SICK
产品描述: 7mm 3-Wire,PNP-NO 10V 30V 导线安装
供应商型号: 1882-1286-ND
供应商: Digi-Key
标准整包数: 1
SICK 距离传感器 IQ20-07BPSDP0S

IQ20-07BPSDP0S概述

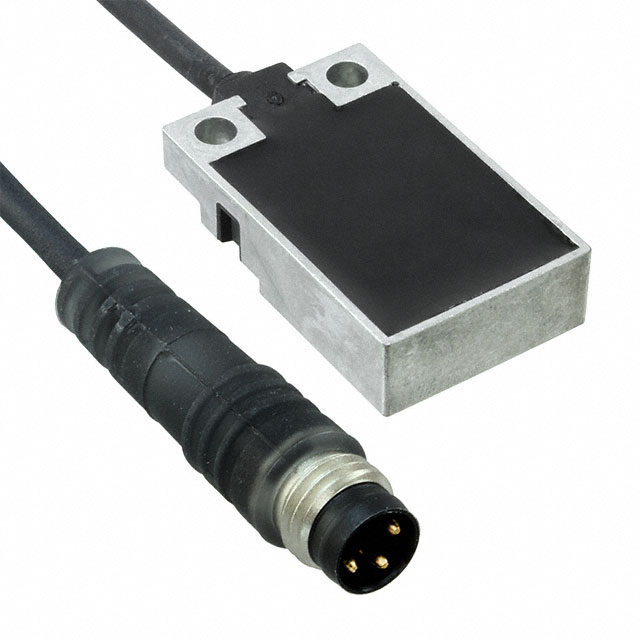

    IQ20-07BPSDP0S Inductive Proximity Sensor

    1. 产品简介


    IQ20-07BPSDP0S 是一种矩形外壳的感应式接近传感器,适用于多种工业应用场合。这类传感器主要用于检测金属物体的存在与否,广泛应用于自动化生产线、包装机械、机床等领域。

    2. 技术参数


    - 尺寸:20 mm x 32 mm x 8 mm(宽 x 高 x 深)
    - 感应范围:Sn = 7 mm
    - 安全感应范围:Sa = 5.67 mm
    - 安装方式:嵌入式
    - 开关频率:150 Hz
    - 连接类型:M8电缆,3针连接器,长度为0.3 m
    - 输出类型:PNP型
    - 输出功能:常开
    - 电气接线:直流3线制
    - 防护等级:IP67(根据EN 60529标准)
    - 供电电压:10 V DC 至 30 V DC
    - 电流消耗:15 mA(无负载时)
    - 最大持续电流:≤200 mA
    - 电缆材料:聚氨酯(PUR)
    - 短路保护:具备
    - 反极性保护:具备
    - 冲击和振动抵抗力:30 g,11 ms / 10 Hz至55 Hz,1 mm振幅
    - 工作温度范围:-25 °C 至 +70 °C
    - 外壳材料:金属,GD Zn
    - 感应面材料:塑料,PA12
    - 平均故障间隔时间(MTTFD):755年
    - 电磁兼容性:符合EN 60947-5-2标准

    3. 产品特点和优势


    - 嵌入式安装:便于安装于狭窄空间内,减少占用面积。
    - 高灵敏度:最大感应距离可达7 mm,确保精确检测。
    - 多种保护机制:具备短路保护和反极性保护,提高使用寿命和稳定性。
    - 广泛的温度适应能力:可在极端温度条件下稳定工作,范围从-25 °C到+70 °C。
    - 坚固耐用:采用金属外壳和高抗冲击及振动设计,适合恶劣工业环境。


    4. 应用案例和使用建议


    应用案例:
    - 在金属加工生产线上用于检测工件位置,控制生产流程。
    - 在包装机上用于检测包装材料的进出状态,确保包装过程正常进行。
    使用建议:
    - 安装时要确保传感器的安装位置与金属物体保持一定的距离,避免误触发。
    - 传感器应尽可能远离强磁场区域,以防止干扰。
    - 连接电缆时,注意电缆的布线走向,避免受到机械应力影响。

    5. 兼容性和支持


    - 该传感器的电气接线为直流3线制,适用广泛。
    - 厂商提供详尽的技术支持和服务,确保用户能够顺利使用并维护设备。

    6. 常见问题与解决方案


    - 问题1:传感器误动作频繁。
    - 解决方案:检查安装位置是否正确,确保传感器与目标金属物之间的距离合适;检查是否有其他金属物体干扰。
    - 问题2:传感器不响应。
    - 解决方案:检查电源连接是否正常,确认供电电压是否在规定的范围内;检查传感器接线是否松动或损坏。

    7. 总结和推荐


    综上所述,IQ20-07BPSDP0S 是一款可靠且多功能的感应式接近传感器,具备出色的感应性能和保护机制。其坚固的结构和广泛的工作温度范围使其能够在各种苛刻环境中稳定运行。推荐在需要高精度检测和高可靠性要求的应用场合中使用。

IQ20-07BPSDP0S参数

参数
输出类型 3-Wire,PNP-NO
感应距离 7mm
最大供电电流 -
最大工作供电电压 30V
最小工作供电电压 10V
安装方式 导线安装
零件状态 在售
包装方式 散装

IQ20-07BPSDP0S厂商介绍

SICK是一家德国的传感器和分析仪器制造商,成立于1946年,总部位于瓦尔德基尔希。SICK专注于工业自动化领域,提供广泛的传感器解决方案,包括光电传感器、工业识别系统、安全系统、编码器、视觉系统、过程仪表和分析仪器等。

主营产品分类:
1. 光电传感器:用于检测物体的存在、尺寸和位置。
2. 工业识别系统:用于识别和跟踪产品、组件和人员。
3. 安全系统:提供人员和机器的安全保护。
4. 编码器:用于测量速度、位置和距离。
5. 视觉系统:用于图像处理和质量控制。
6. 过程仪表:用于测量和控制工业过程中的温度、压力、流量等参数。
7. 分析仪器:用于检测和分析气体、液体和固体物质的成分。

应用领域:
SICK的产品广泛应用于汽车、包装、物流、食品饮料、钢铁、电子、半导体等行业。

SICK的优势:
1. 技术创新:SICK以其创新的传感器技术和解决方案而闻名。
2. 定制解决方案:SICK能够根据客户的具体需求提供定制化的解决方案。
3. 全球网络:SICK在全球范围内拥有广泛的销售和服务网络,确保客户支持。
4. 高质量标准:SICK的产品以其高质量和可靠性而受到认可。

IQ20-07BPSDP0S数据手册

厂牌 PDF简要描述 下载
SICK 距离传感器 SICK IQ20-07BPSDP0S IQ20-07BPSDP0S数据手册

IQ20-07BPSDP0S封装设计

查看详情并下载
Symbol
Footprint
3D Model
