2106180

产品分类: 电源线线缆
厂牌: SICK
产品描述:
供应商型号: 2851617
供应商: 海外现货
标准整包数: 1
SICK 电源线线缆 2106180

2106180概述


    产品简介


    工业以太网电缆和现场总线电缆
    本文将介绍一款型号为 YN2D24-250PN1XLEAX 的工业以太网电缆和现场总线电缆。该产品适用于各种工业自动化场景,主要用于连接工业设备和系统。此电缆具有优异的电气特性和物理特性,能够满足复杂工业环境下的数据传输需求。适用范围包括但不限于输送带运转、油/润滑剂区域等高要求场景。

    技术参数


    连接特性

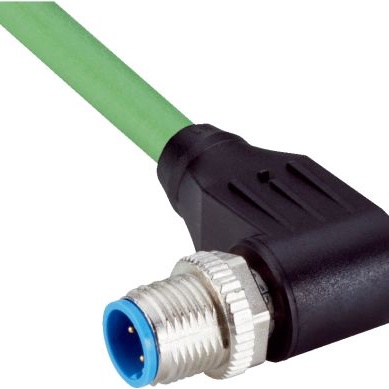

    - 连接方式 A 头:插头,M12,4 针,弯头,D 编码
    - 连接方式 B 头:裸线端
    - 插塞接头连接器:螺旋接口
    - 插塞接头材料:TPU(热塑性聚氨酯)
    - 插塞接头颜色:黑色
    - 滚花螺母材料:压铸锌,镀镍
    物理特性
    - 扳手开口度:13 mm
    - 镀层体积电阻:< 30 mΩ
    - 挤压成型体电阻:< 100 MΩ
    - 挤压成型体表面电阻:< 100 MΩ
    电气特性
    - 额定电压:300 V AC
    - 额定冲击电压:1.5 kV
    - 电缆:25 m,4 芯,无卤 PUR
    - 导线皮材料:无卤 PUR
    - 导线皮颜色:绿色
    - 导线直径:6.7 mm
    - 导线横截面:0.34 mm²
    - 屏蔽:有
    - 额定电流:4 A
    - 移动速度:3.3 m/s
    - 加速:≤ 2 m/s²
    工作环境
    - 可运动状态工作温度:-30 °C ... +70 °C
    - 固定式安装工作温度:-40 °C ... +80 °C
    - 输送带运转工作温度:-30 °C ... +70 °C
    - 头工作温度:-25 °C ... +85 °C
    - 额定电压:48 V AC 或 60 V DC
    机械特性
    - 挠性:运动状态 > 12 x 导线直径;固定安装 > 5 x 导线直径
    - 弯曲半径:运动状态下 > 12 x 导线直径
    - 弯曲周期:3,000,000 次
    其他特性
    - 测试电压:2,000 V AC
    - 信号种类:Ethernet,PROFINET
    - 传输属性:CAT5e
    - 数据传输速率:≤ 0.1 Gbit/s
    - 许可:CE,UL 认证
    - 外壳防护等级:IP65 / IP66K / IP67

    产品特点和优势


    优势特点
    - 高性能电气特性:额定电压高,能承受冲击电压,确保数据传输稳定可靠。
    - 宽温适应性:能在极端环境下正常工作,无论是高温还是低温环境都能保持良好性能。
    - 卓越的机械强度:具有极高的弯曲半径和弯曲周期,适合高频次运动状态下的使用。
    - 严格的防护等级:达到 IP65/IP66K/IP67,能够抵御灰尘和水滴侵入,保证长期使用寿命。
    - 便捷安装:配备螺旋接口,便于快速连接。

    应用案例和使用建议


    应用场景
    该产品广泛应用于工业自动化生产线、机器人系统和工厂自动化控制系统。特别是在输送带运转、高温和高湿度等恶劣环境中表现尤为出色。
    使用建议
    1. 在安装前,务必检查电缆的连接部位是否正确对齐,确保 M12 接头紧密连接。
    2. 为了延长电缆的使用寿命,在频繁弯曲的位置,需要考虑使用适当的固定装置。
    3. 在油/润滑剂区域中使用时,要特别注意清洁和维护,避免污染物进入连接部分导致故障。

    兼容性和支持


    兼容性
    - 该电缆可以与标准 M12 接头的设备和系统兼容。
    - 具备多种标准认证(如 CE,UL),确保与全球范围内大多数工业设备和系统的兼容性。
    支持和服务
    - SICK 公司提供全面的技术支持,包括安装指导、故障排查及售后维修服务。
    - 在全球范围内设有多个应用中心,能够及时响应客户需求并提供专业咨询。

    常见问题与解决方案


    问题一:电缆弯曲后出现断裂
    - 解决方案:确认弯曲半径大于 12 x 导线直径,选择合适位置进行固定,避免过度弯曲。
    问题二:连接不稳定
    - 解决方案:检查插头和插座是否完全插入并锁定,清洁插口内部灰尘,必要时更换新的插头。
    问题三:电缆发热异常
    - 解决方案:检查电缆布线是否有不当重叠或挤压现象,调整布线确保散热良好。

    总结和推荐


    综上所述,这款型号为 YN2D24-250PN1XLEAX 的工业以太网电缆和现场总线电缆在电气性能、机械强度和环境适应性方面表现出色。它的广泛应用范围和优异的使用体验使其成为工业自动化领域的理想选择。强烈推荐购买并用于各种严苛环境下的自动化系统建设。

2106180参数

参数
长*宽*高 25m(长度)
安装方式 通孔安装
包装方式 散装

2106180厂商介绍

SICK是一家德国的传感器和分析仪器制造商,成立于1946年,总部位于瓦尔德基尔希。SICK专注于工业自动化领域,提供广泛的传感器解决方案,包括光电传感器、工业识别系统、安全系统、编码器、视觉系统、过程仪表和分析仪器等。

主营产品分类:
1. 光电传感器:用于检测物体的存在、尺寸和位置。
2. 工业识别系统:用于识别和跟踪产品、组件和人员。
3. 安全系统:提供人员和机器的安全保护。
4. 编码器:用于测量速度、位置和距离。
5. 视觉系统:用于图像处理和质量控制。
6. 过程仪表:用于测量和控制工业过程中的温度、压力、流量等参数。
7. 分析仪器:用于检测和分析气体、液体和固体物质的成分。

应用领域:
SICK的产品广泛应用于汽车、包装、物流、食品饮料、钢铁、电子、半导体等行业。

SICK的优势:
1. 技术创新:SICK以其创新的传感器技术和解决方案而闻名。
2. 定制解决方案:SICK能够根据客户的具体需求提供定制化的解决方案。
3. 全球网络:SICK在全球范围内拥有广泛的销售和服务网络,确保客户支持。
4. 高质量标准:SICK的产品以其高质量和可靠性而受到认可。

2106180数据手册

厂牌 PDF简要描述 下载
SICK 电源线线缆 SICK 2106180 2106180数据手册

2106180封装设计

查看详情并下载
Symbol
Footprint
3D Model
