2096111

产品分类: 电源线线缆
厂牌: SICK
产品描述:
供应商型号: 2859127
供应商: 欧时
标准整包数: 1

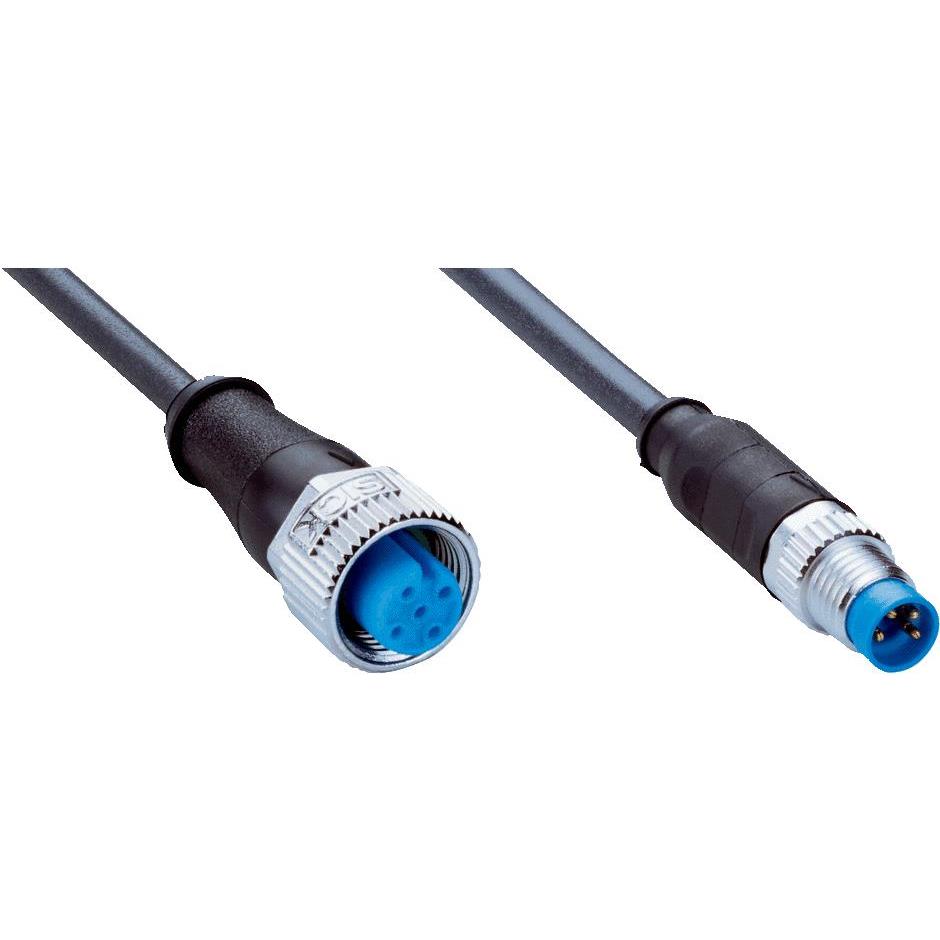

SICK 电源线线缆 2096111

2096111概述

    YF2A14-C60UA3M8U14 传感器/激励元件电缆 技术手册

    产品简介


    YF2A14-C60UA3M8U14 是一款专为工业自动化和控制领域设计的传感器/激励元件电缆,主要用于连接各种传感器和执行器。它通过高质量的材料和先进的制造工艺确保在严苛环境下也能稳定工作。其主要功能包括可靠的信号传输、抗干扰能力和长期的使用寿命。适用于输送带、机器人、油/润滑剂区域等多种复杂应用场景。

    技术参数


    - 连接方式:
    - A头:插座,M12,4针,直头,A编码
    - B头:插头,M8,4针,直头,A编码
    - 插塞接头连接器: 螺旋接口
    - 插塞接头材料: TPU
    - 插塞接头颜色: 黑色
    - 滚花螺母材料: 压铸锌(插座)、黄铜(插头)
    - 密封材料: FKM
    - 拧紧力矩: 0.4 Nm (M8),0.6 Nm (M12)
    - 扳手开口度: 9 mm (M8), 13 mm (M12)
    - 电缆: 0.6 m,4芯,无卤PUR
    - 导线皮材料: 无卤PUR
    - 导线皮颜色: 黑色
    - 导线直径: 4.5 mm
    - 导线横截面: 0.25 mm²
    - 屏蔽: 无屏蔽
    - 弯曲半径:
    - 可运动状态 > 10 x 导线直径
    - 固定式安装 > 5 x 导线直径
    - 输送带运转 > 10 x 导线直径
    - 弯曲周期: 10,000,000
    - 额定电压: 300 V AC
    - 测试电压: 2,500 V AC
    - 测定电压: 50 V AC, 60 V DC
    - 额定冲击电压: 1.5 kV
    - 载流能力: 4 A
    - 移动速度: 3 m/s
    - 行进路线: 10 m
    - 加速: ≤ 10 m/s²
    - 信号种类: 传感器/激励元件电缆
    - 扭转应力: 180° / 1 m
    - 扭转循环: 2,000,000
    - 每分钟循环数: 35
    - 工作温度:
    - 可运动状态: –25 °C ... +80 °C
    - 固定式安装: –40 °C ... +80 °C
    - 输送带运转: –25 °C ... +80 °C
    - 头部: –25 °C ... +85 °C
    - 污染等级: 3
    - 绝缘电阻: 100 MΩ
    - 过压类别: III
    - 体积电阻: 30 mΩ
    - 耐热性: 符合 UL 1581,水平燃烧测试/CSA FT2 / IEC 60332-1,IEC 60332-2
    - 许可: UL
    - 外壳防护等级: IP65 / IP66K / IP67

    产品特点和优势


    1. 高可靠性:采用了优质的TPU材料和精密加工的金属滚花螺母,确保连接稳定可靠。
    2. 抗干扰能力强:通过了严格的电气和机械测试,能在复杂电磁环境中保持信号完整性。
    3. 广泛的温度适应性:可在-40°C到+85°C的极端温度范围内正常工作。
    4. 高弯曲寿命:具有优异的弯曲性能,即使在频繁弯曲的情况下也能保持良好的工作状态。
    5. 快速安装:配有预校准扭矩值的M8和M12安装扳手,方便快速安装。

    应用案例和使用建议


    - 输送带系统:在输送带系统中,由于存在大量的机械运动,YF2A14-C60UA3M8U14 的高弯曲寿命使其成为理想选择。
    - 机器人应用:对于机器人手臂等需要频繁扭转的场合,该电缆的180°扭转应力设计能有效防止断线。
    - 油/润滑剂区域:该电缆具有出色的防水防油性能,适用于恶劣的工作环境。
    使用建议:
    - 在安装过程中确保连接器扭矩值正确,以避免松动和接触不良。
    - 定期检查电缆的弯曲半径和磨损情况,确保其满足最小弯曲半径的要求。
    - 在高温或低温环境下工作时,应考虑使用适当的附件和保护措施,以延长电缆的使用寿命。

    兼容性和支持


    - 兼容性:与市场上常见的M8和M12接口兼容,方便集成到现有系统中。
    - 支持:SICK提供了全面的技术支持,包括产品文档、安装指南和故障排查资源。此外,还提供了多种辅助工具,如安装扳手套装,以简化安装过程。

    常见问题与解决方案


    - 问题: 连接不稳定
    - 解决办法: 确保连接器插头和插座完全对齐并拧紧到规定的扭矩值。
    - 问题: 信号传输不佳
    - 解决办法: 检查电缆是否有物理损坏,如断裂或挤压痕迹。必要时更换新电缆。
    - 问题: 无法耐受高温环境
    - 解决办法: 确认使用环境温度是否超过电缆的最大工作温度限制,并采取适当的冷却措施。

    总结和推荐


    YF2A14-C60UA3M8U14 传感器/激励元件电缆凭借其高可靠性、优良的抗干扰能力和广泛的温度适应性,在工业自动化领域表现卓越。适用于复杂的工业环境,特别是需要频繁弯曲和扭转的场合。经过详细的技术评估和市场验证,我们强烈推荐这款产品作为高性能、高稳定性的连接解决方案。
    如有任何疑问或需要进一步的支持,可以访问SICK官方网站或联系客服团队获取更多信息。

2096111参数

参数
长*宽*高 600mm(长度)
包装方式 散装

2096111厂商介绍

SICK是一家德国的传感器和分析仪器制造商,成立于1946年,总部位于瓦尔德基尔希。SICK专注于工业自动化领域,提供广泛的传感器解决方案,包括光电传感器、工业识别系统、安全系统、编码器、视觉系统、过程仪表和分析仪器等。

主营产品分类:
1. 光电传感器:用于检测物体的存在、尺寸和位置。
2. 工业识别系统:用于识别和跟踪产品、组件和人员。
3. 安全系统:提供人员和机器的安全保护。
4. 编码器:用于测量速度、位置和距离。
5. 视觉系统:用于图像处理和质量控制。
6. 过程仪表:用于测量和控制工业过程中的温度、压力、流量等参数。
7. 分析仪器:用于检测和分析气体、液体和固体物质的成分。

应用领域:
SICK的产品广泛应用于汽车、包装、物流、食品饮料、钢铁、电子、半导体等行业。

SICK的优势:
1. 技术创新:SICK以其创新的传感器技术和解决方案而闻名。
2. 定制解决方案:SICK能够根据客户的具体需求提供定制化的解决方案。
3. 全球网络:SICK在全球范围内拥有广泛的销售和服务网络,确保客户支持。
4. 高质量标准:SICK的产品以其高质量和可靠性而受到认可。

2096111数据手册

厂牌 PDF简要描述 下载
SICK 电源线线缆 SICK 2096111 2096111数据手册
