GTE10-P4212

产品分类: 光电传感器
厂牌: SICK
产品描述: 西克 光电传感器, G10系列, PNP输出, 检测范围20 毫米 → 1.3 米
供应商型号: 8428535
供应商: 欧时
标准整包数: 1
SICK 光电传感器 GTE10-P4212

GTE10-P4212概述


    产品简介

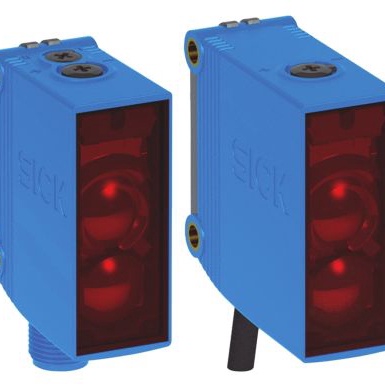

    G10 系列小型光电传感器
    G10 系列光电传感器由SICK公司推出,是一种广泛应用于物流和机械设备制造领域的高性能光电传感器。它们的主要功能是检测物体的存在、位置及移动,具有高度可靠性和耐用性。G10系列不仅包括基本的光电接近传感器、反射式传感器和对射式传感器,还提供了广泛的配件选择,适用于多种应用场景。

    技术参数


    基本参数
    - 传感器原理: 光电接近传感器
    - 检测原理: 背景抑制
    - 尺寸: 20 mm x 50 mm x 39 mm(视型号而定)
    - 光学发射: 红色光或红外光
    - 感应范围:
    - 红色光: 20 mm ... 950 mm
    - 红外光: 20 mm ... 1,200 mm
    电气特性
    - 供电电压:
    - 直流: 10 V DC ... 30 V DC
    - 交流/直流: 24 V AC/DC ... 240 V AC/DC
    - 输出类型:
    - 直流型号: PNP/NPN 或继电器输出
    - 交流/直流型号: 继电器输出
    - 功率消耗:
    - 直流型号: ≤ 20 mA
    - 交流/直流型号: ≤ 2,5 V
    - 开关频率: 最大1,000 Hz(取决于型号)
    工作环境
    - 工作温度: -30 °C ... +60 °C
    - 存储温度: -40 °C ... +70 °C
    - 外壳防护等级: IP 67

    产品特点和优势


    快速安装:
    - Q-Lock系统: 这种创新的安装系统使得传感器的安装过程变得极其迅速,显著减少了机器安装时间。只需几秒钟即可完成安装和对准。
    高效能检测:
    - 高精度背景抑制: 即使面对反光表面和不同材质的物体,也能提供精确的检测结果。
    - 强大光发射源: 使用PinPoint技术的红色光或红外光,即使在长距离下也能轻松对准暗色物体。
    耐用性:
    - 坚固的塑料外壳: 带有金属套筒,能够承受机械负荷和光学干扰。
    - 适应极端环境: 对湿度、污垢和温度变化(从-30 °C到+60 °C)免疫。
    成本效益:
    - 高性价比: 在提供高性能的同时,保持了合理的成本。
    - 灵活应用: 适用于各种电源输入和开关模式,满足不同应用需求。

    应用案例和使用建议


    应用案例
    - 物流自动化: GTB10-P4411S01 和 GTB10-N1411S02 是专门为箔包装对象设计的光电接近传感器,非常适合用于包裹识别和分类任务。
    - 物料搬运: GL10-P4551、GL10-N1551 和 GL10-P4554 都配备了Q-Lock系统,适用于输送带上的物体检测。
    使用建议
    - 确保正确的安装方向: 在安装前应检查传感器是否正确指向目标物体,以避免误触发。
    - 定期检查连接线: 为确保传感器正常运行,应定期检查连接线是否有损坏或松动现象。
    - 环境适应性调整: 对于特殊环境,如高温或高湿度场合,应适当增加传感器的清洁频率。

    兼容性和支持


    G10系列光电传感器兼容广泛的电缆、反射器和安装附件,可以方便地与多种设备配合使用。SICK公司提供了详尽的技术支持文档和售后服务,用户可以通过官方网站获取更多信息和技术支持。

    常见问题与解决方案


    问题一: 传感器无法正常工作
    解决方案: 检查供电电压是否符合要求,确认连接线没有损坏,重新校准传感器的对准位置。
    问题二: 信号不稳定
    解决方案: 调整背景抑制设置,或者移除可能造成干扰的光源。
    问题三: 输出电流异常
    解决方案: 检查负载是否超出额定值,适当增加保护电路以防止过载。

    总结和推荐


    总体而言,G10系列光电传感器凭借其高效、可靠的检测性能、灵活的安装方式以及优异的性价比,在多个应用领域展现出极高的实用价值。它特别适合用于物流自动化、物料搬运等场景。对于需要高精度检测和快速安装的应用来说,强烈推荐使用G10系列光电传感器。

GTE10-P4212参数

参数
最大工作供电电压 30V
响应时间 500μs
最小工作供电电压 10V
波长 -
输出类型 PNP
感应距离 20mm~130cm
感应方式 Proximity
光源 红色 (625nm)
颜色感应 -
零件状态 在售
包装方式 散装

GTE10-P4212厂商介绍

SICK是一家德国的传感器和分析仪器制造商,成立于1946年,总部位于瓦尔德基尔希。SICK专注于工业自动化领域,提供广泛的传感器解决方案,包括光电传感器、工业识别系统、安全系统、编码器、视觉系统、过程仪表和分析仪器等。

主营产品分类:
1. 光电传感器:用于检测物体的存在、尺寸和位置。
2. 工业识别系统:用于识别和跟踪产品、组件和人员。
3. 安全系统:提供人员和机器的安全保护。
4. 编码器:用于测量速度、位置和距离。
5. 视觉系统:用于图像处理和质量控制。
6. 过程仪表:用于测量和控制工业过程中的温度、压力、流量等参数。
7. 分析仪器:用于检测和分析气体、液体和固体物质的成分。

应用领域:
SICK的产品广泛应用于汽车、包装、物流、食品饮料、钢铁、电子、半导体等行业。

SICK的优势:
1. 技术创新:SICK以其创新的传感器技术和解决方案而闻名。
2. 定制解决方案:SICK能够根据客户的具体需求提供定制化的解决方案。
3. 全球网络:SICK在全球范围内拥有广泛的销售和服务网络,确保客户支持。
4. 高质量标准:SICK的产品以其高质量和可靠性而受到认可。

GTE10-P4212数据手册

厂牌 PDF简要描述 下载
SICK 光电传感器 SICK GTE10-P4212 GTE10-P4212数据手册

GTE10-P4212封装设计

查看详情并下载
Symbol
Footprint
3D Model
