WTB9-3P2461

产品分类: 光电传感器
厂牌: SICK
产品描述: 西克 光电传感器, W9-3系列, NPN/PNP输出, 检测范围20 mm → 350 mm
供应商型号: SG-HTB 200-P
供应商: 国内现货
标准整包数: 1

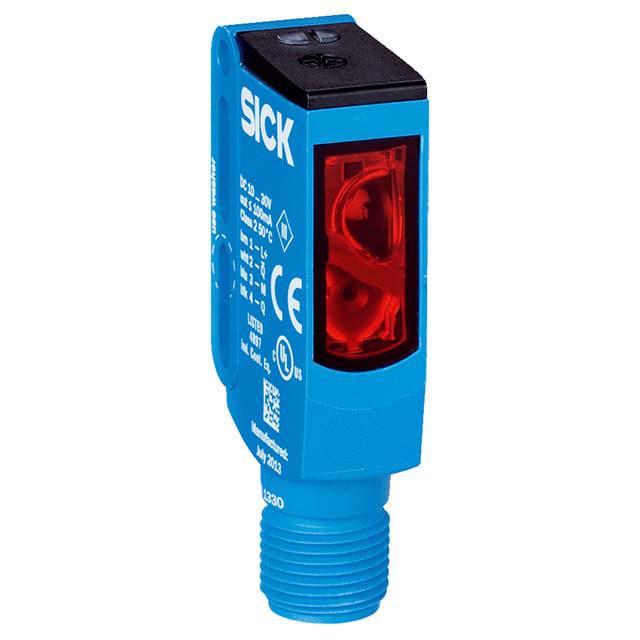

SICK 光电传感器 WTB9-3P2461

WTB9-3P2461概述


    产品简介


    WTB9-3P2461 是一款小型光电传感器,由德国知名制造商 SICK 生产。该传感器采用了背景抑制技术,能够精准地检测物体的存在与否。它主要用于工业自动化和机械控制等领域,适用于各种环境下的精确测量和检测任务。

    技术参数


    - 传感器/检测原理:背景抑制型光电接近传感器
    - 外形尺寸:12.2 mm x 52.2 mm x 23.6 mm(宽 x 高 x 深)
    - 安装孔径:M3
    - 最大检测范围:20 mm 至 350 mm
    - 标准检测范围:20 mm 至 200 mm
    - 光源类型:可见红光
    - 波长:650 nm
    - 调整方式:五圈电位计
    - 供电电压:10 V DC 至 30 V DC
    - 电源消耗:30 mA(空载)
    - 输出功能:PNP 输出,互补型
    - 切换模式:亮光/暗光切换
    - 输出电流:最大 100 mA
    - 响应时间:< 0.333 ms
    - 开关频率:1,500 Hz
    - 电路保护:VS 反向极性保护,输入和输出反向极性保护,干扰抑制
    - 防护等级:IP66/IP67/IP69K
    - 工作温度范围:-40 °C 至 +60 °C
    - 存储温度范围:-40 °C 至 +75 °C
    - 使用寿命:100,000 小时(在 TU = +25 °C 时)

    产品特点和优势


    WTB9-3P2461 光电传感器具有高精度的背景抑制功能,可以有效避免背景反射对检测结果的影响。其紧凑的设计使得它可以在狭小的空间内灵活安装。同时,该传感器具备广泛的检测范围和快速的响应时间,非常适合高速和高精度的应用场合。它的高防护等级(IP66/IP67/IP69K)使其能够在恶劣的工业环境中稳定运行。此外,传感器的寿命高达 100,000 小时,保证了长期的可靠性。

    应用案例和使用建议


    该传感器常用于自动化生产线上的物体检测和定位,例如在包装机、输送带和分拣系统中。它可以精确检测到不同颜色和材质的物体,包括黑色、灰色和白色。例如,在一个食品包装线中,该传感器可以用于检测产品的存在和位置,确保每个包装盒都正确填满。为了提高检测的稳定性,建议将传感器安装在与被测物体保持适当距离的位置,并且在调整时需要考虑背景反射的影响。在安装时,应尽量避免传感器受到强光直射,以减少误检的概率。

    兼容性和支持


    WTB9-3P2461 传感器支持多种连接方式,包括 M12 和 M8 接口,方便与各种机械设备和控制系统进行连接。SICK 提供了丰富的配件选项,包括各种安装支架、电缆和插头,以满足不同的应用需求。此外,SICK 还提供全面的技术支持和售后服务,确保客户在使用过程中得到及时的帮助和支持。

    常见问题与解决方案


    - 问题 1:传感器在使用过程中频繁误检
    - 解决方法:检查传感器的安装位置和角度,确保没有强光直接照射到传感器。调整背景抑制参数,以减小背景反射的影响。

    - 问题 2:传感器无法正常工作
    - 解决方法:检查供电电压是否符合要求,确认接线是否正确无误。如果问题仍然存在,建议联系技术支持进行进一步诊断。
    - 问题 3:传感器输出不稳定
    - 解决方法:调整电位计以优化传感器的检测范围。确保传感器周围没有强烈的电磁干扰。

    总结和推荐


    WTB9-3P2461 是一款性能优异的小型光电传感器,具备高精度的背景抑制能力和广泛的检测范围。其坚固耐用的设计和广泛的适用性使其成为工业自动化领域的理想选择。虽然初始投资可能略高于同类产品,但考虑到其长久的使用寿命和稳定的性能表现,推荐使用该传感器以确保生产过程的高效和可靠。

WTB9-3P2461参数

参数
最小工作供电电压 10V
波长 -
感应距离 20mm~200mm
颜色感应 -
输出类型 NPN/PNP
最大工作供电电压 30V
响应时间 333μs
感应方式 -
光源 红色 LED
零件状态 在售
包装方式 散装

WTB9-3P2461厂商介绍

SICK是一家德国的传感器和分析仪器制造商,成立于1946年,总部位于瓦尔德基尔希。SICK专注于工业自动化领域,提供广泛的传感器解决方案,包括光电传感器、工业识别系统、安全系统、编码器、视觉系统、过程仪表和分析仪器等。

主营产品分类:
1. 光电传感器:用于检测物体的存在、尺寸和位置。
2. 工业识别系统:用于识别和跟踪产品、组件和人员。
3. 安全系统:提供人员和机器的安全保护。
4. 编码器:用于测量速度、位置和距离。
5. 视觉系统:用于图像处理和质量控制。
6. 过程仪表:用于测量和控制工业过程中的温度、压力、流量等参数。
7. 分析仪器:用于检测和分析气体、液体和固体物质的成分。

应用领域:
SICK的产品广泛应用于汽车、包装、物流、食品饮料、钢铁、电子、半导体等行业。

SICK的优势:
1. 技术创新:SICK以其创新的传感器技术和解决方案而闻名。
2. 定制解决方案:SICK能够根据客户的具体需求提供定制化的解决方案。
3. 全球网络:SICK在全球范围内拥有广泛的销售和服务网络,确保客户支持。
4. 高质量标准:SICK的产品以其高质量和可靠性而受到认可。

WTB9-3P2461数据手册

厂牌 PDF简要描述 下载
SICK 光电传感器 SICK WTB9-3P2461 WTB9-3P2461数据手册

WTB9-3P2461封装设计

查看详情并下载
Symbol
Footprint
3D Model
