OD1-B015H05I25

产品分类: 光电传感器
厂牌: SICK
产品描述:
供应商型号: ET-4412152
供应商: 海外现货
标准整包数: 1

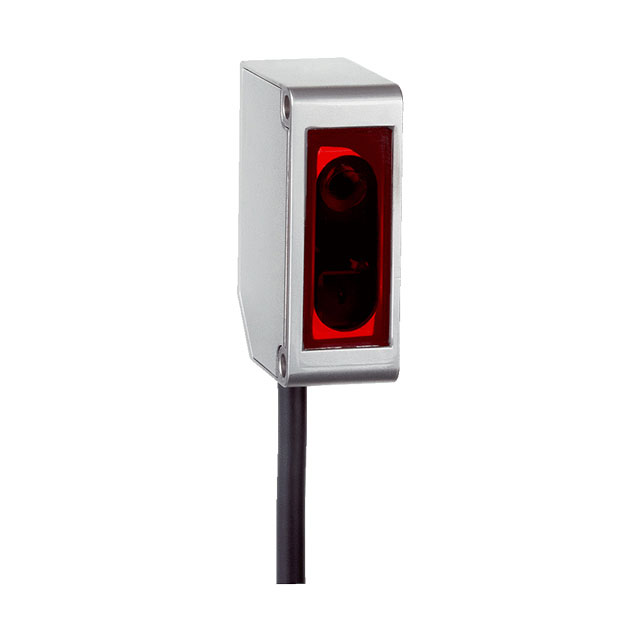

SICK 光电传感器 OD1-B015H05I25

OD1-B015H05I25概述

    OD1-B015H05I25 | OD Mini 简介

    产品简介


    OD1-B015H05I25 | OD Mini 是一款精密的位移测量传感器,适用于工业自动化及检测领域。这款传感器利用激光技术进行精确的距离测量,具有较高的重复性和线性度,广泛应用于各种高精度测量场合。

    技术参数


    - 供电电压:DC 12V(-5%)... DC 24V(+10%)
    - 功率消耗:≤1.92W(不带负载时,电流输出)
    - 暖机时间:≤5分钟
    - 外壳材料:不锈钢
    - 窗口材料:PPSU
    - 连接方式:电缆带公头连接器,M12,5针,30厘米
    - 显示方式:4位七段数码管(外加4个状态指示LED)
    - 操作按钮:4个
    - 重量:70克
    - 尺寸:44.4mm × 31mm × 17mm
    - 防护等级:IP67
    - 输入阻抗:≤300Ω
    - 分辨率:13.4比特
    - 测量频率:≤2kHz
    - 输出时间:≥0.5ms
    - 光源:红色激光
    - 激光类别:1类(IEC 60825-1:2014, EN 60825-1:2014)
    测量性能
    - 测量范围:10mm ... 20mm
    - 目标物:自然物体
    - 重复性:±1μm(平均值设为512)
    - 线性度:±10μm(在90%反射率下测量)
    - 响应时间:≥2ms(固定灵敏度调整和平均设置=1,自动灵敏度和测量速率500μs:2...7.5ms响应时间/测量速率,1000μs:4...15ms响应时间)
    环境条件
    - 工作温度:-10°C ... +50°C
    - 存储温度:-20°C ... +60°C
    - 湿度范围:35% ... 95%
    - 温度漂移:±0.08% FS/K(FS=满量程=传感器测量范围)

    产品特点和优势


    - 高精度测量:线性度±10μm,重复性±1μm,确保测量结果的准确性。
    - 坚固耐用:不锈钢外壳,防护等级为IP67,适合恶劣的工作环境。
    - 多种输出模式:数字和模拟输出可选,适应不同应用需求。
    - 智能调节功能:自动或手动灵敏度调节,平均值设置,多用途输入可配置。

    应用案例和使用建议


    这款传感器常用于工业自动化生产线上的高精度位移测量,例如制造生产线中的位置控制、质量检测等场景。在实际应用中,建议根据具体应用场景调整其灵敏度和测量频率,以获得最佳测量效果。

    兼容性和支持


    - 兼容性:支持M12和M8连接器,与多种工业控制系统兼容。
    - 售后服务:提供五年的保修服务,支持现场调试和系统优化。

    常见问题与解决方案


    1. 电源无法启动:
    - 检查电源连接是否正确,电压是否在允许范围内。
    2. 测量数据不准确:
    - 调整传感器灵敏度和测量频率,确保测量对象的反射率符合要求。
    3. 信号不稳定:
    - 确认安装位置没有强烈电磁干扰。

    总结和推荐


    综上所述,OD1-B015H05I25 | OD Mini 是一款高性能、高可靠性的位移测量传感器,适合需要高精度测量的应用场景。它具有高精度、稳定的输出特性、多种输出模式及智能调节功能,可以满足各类复杂工业环境下的测量需求。因此,推荐在需要高精度测量的工业项目中选用此款传感器。

OD1-B015H05I25参数

参数
响应时间 -
波长 -
光源 -
最小工作供电电压 -
最大工作供电电压 -
感应方式 -
颜色感应 -
感应距离 -
输出类型 -
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

OD1-B015H05I25厂商介绍

SICK是一家德国的传感器和分析仪器制造商,成立于1946年,总部位于瓦尔德基尔希。SICK专注于工业自动化领域,提供广泛的传感器解决方案,包括光电传感器、工业识别系统、安全系统、编码器、视觉系统、过程仪表和分析仪器等。

主营产品分类:
1. 光电传感器:用于检测物体的存在、尺寸和位置。
2. 工业识别系统:用于识别和跟踪产品、组件和人员。
3. 安全系统:提供人员和机器的安全保护。
4. 编码器:用于测量速度、位置和距离。
5. 视觉系统:用于图像处理和质量控制。
6. 过程仪表:用于测量和控制工业过程中的温度、压力、流量等参数。
7. 分析仪器:用于检测和分析气体、液体和固体物质的成分。

应用领域:
SICK的产品广泛应用于汽车、包装、物流、食品饮料、钢铁、电子、半导体等行业。

SICK的优势:
1. 技术创新:SICK以其创新的传感器技术和解决方案而闻名。
2. 定制解决方案:SICK能够根据客户的具体需求提供定制化的解决方案。
3. 全球网络:SICK在全球范围内拥有广泛的销售和服务网络,确保客户支持。
4. 高质量标准:SICK的产品以其高质量和可靠性而受到认可。

OD1-B015H05I25数据手册

厂牌 PDF简要描述 下载
SICK 光电传感器 SICK OD1-B015H05I25 OD1-B015H05I25数据手册

OD1-B015H05I25封装设计

查看详情并下载
Symbol
Footprint
3D Model
