WTB9L-3P2261

产品分类: 光电传感器
厂牌: SICK
产品描述: 25mm~300mm 500μs 10V 30V 红色激光二极管 (650nm)
供应商型号: WTB9L-3P2261
供应商: 国内现货
标准整包数: 1

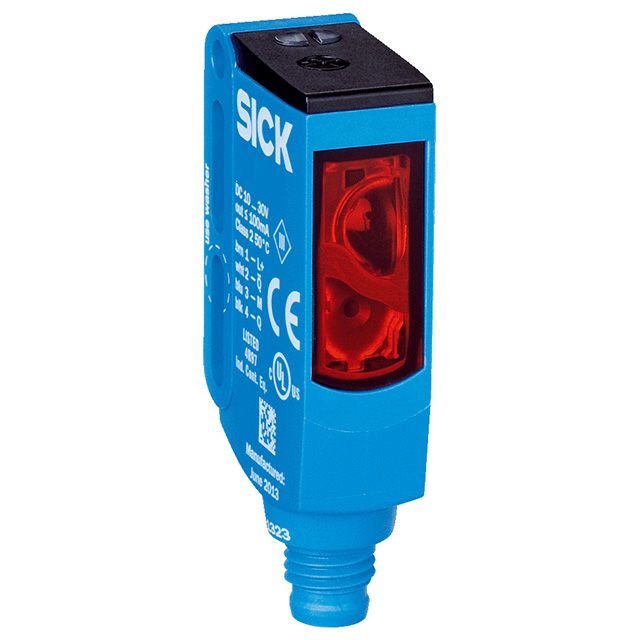

SICK 光电传感器 WTB9L-3P2261

WTB9L-3P2261概述

    WTB9L-3P2261: 光电传感器的技术手册

    1. 产品简介


    WTB9L-3P2261 是一款小型光电传感器,采用背景抑制技术。它具有广泛的检测范围(最大可达300毫米)和高精度的可见红色光源,适用于各种工业自动化场景,如物体检测、计数和定位等。

    2. 技术参数


    - 检测原理: 背景抑制型光电接近传感器
    - 尺寸(宽 x 高 x 深): 12.2 mm x 49.8 mm x 23.6 mm
    - 光发射类型: 矩形
    - 安装孔: M3
    - 检测范围: 最大300 mm(90%反射率)
    - 光源: 可见红色激光
    - 激光等级: 1类(IEC 60825-1 / CDRH 21 CFR 1040.10 & 1040.11)
    - 调整方式: 旋钮,5圈调节
    - 特殊应用: 检测小物件
    - 电源电压: 10 V DC 至 30 V DC
    - 纹波: < 5 Vpp
    - 功耗: 30 mA
    - 开关输出: PNP
    - 开关模式: 光亮/暗切换
    - 最大输出电流: ≤ 100 mA
    - 响应时间: ≤ 0.5 ms
    - 开关频率: 1,000 Hz
    - 连接类型: 4针M8公头连接器
    - 电路保护:
    - A = VS 连接反向电压保护
    - B = 输入和输出反向电压保护
    - C = 干扰抑制
    - 重量: 13 g
    - 外壳材料: VISTAL®塑料
    - 光学材料: PMMA塑料
    - 防护等级: IP66/IP67/IP69K
    - 工作温度范围: -10 °C 至 +50 °C(扩展至 -30 °C 至 +55 °C)
    - 存储温度范围: -30 °C 至 +70 °C
    - 平均寿命: 50,000 小时(在25 °C下)

    3. 产品特点和优势


    - 高精度检测: 采用背景抑制技术,能够在复杂背景环境下提供稳定的检测结果。
    - 广泛的应用范围: 适用于多种环境,包括物体检测、计数和定位。
    - 强大的可靠性: 具有IP66/IP67/IP69K防护等级,适合恶劣的工作环境。
    - 易于调整: 配备可调旋钮,方便用户根据具体需求进行调节。
    - 安全性: 激光等级为1类,确保使用安全。

    4. 应用案例和使用建议


    - 应用案例: 在装配线上的小物件检测、包装生产线上的计数和位置检测、机械手末端执行器的精准控制等。
    - 使用建议:
    - 确保传感器安装在稳定且无振动的环境中,以避免误检测。
    - 调整旋钮以适应不同颜色和反射率的对象,特别是在检测黑色或白色物体时。
    - 定期检查和清洁传感器表面,以保证其最佳性能。

    5. 兼容性和支持


    - 兼容性: 与SICK品牌的其他光电传感器和其他控制器兼容,可实现无缝集成。
    - 支持和服务: SICK提供全面的售后服务和技术支持,包括产品安装指导、故障排查及维修服务。

    6. 常见问题与解决方案


    - 问题: 检测不准确
    - 解决方案: 检查安装环境是否有强光干扰,重新调整旋钮,确保传感器清洁。
    - 问题: 功耗过高
    - 解决方案: 检查电源电压是否超出规定范围,确保电源稳定。

    7. 总结和推荐


    WTB9L-3P2261是一款高性能的小型光电传感器,具备出色的检测精度和可靠性,适用于多种工业应用场景。其独特的背景抑制技术和易于调整的特点使其在市场上具有很强的竞争力。强烈推荐在需要高精度检测的场合使用。

WTB9L-3P2261参数

参数
最小工作供电电压 10V
输出类型 -
颜色感应 -
光源 红色激光二极管 (650nm)
最大工作供电电压 30V
感应方式 -
响应时间 500μs
感应距离 25mm~300mm
波长 -
零件状态 在售
包装方式 散装

WTB9L-3P2261厂商介绍

SICK是一家德国的传感器和分析仪器制造商,成立于1946年,总部位于瓦尔德基尔希。SICK专注于工业自动化领域,提供广泛的传感器解决方案,包括光电传感器、工业识别系统、安全系统、编码器、视觉系统、过程仪表和分析仪器等。

主营产品分类:
1. 光电传感器:用于检测物体的存在、尺寸和位置。
2. 工业识别系统:用于识别和跟踪产品、组件和人员。
3. 安全系统:提供人员和机器的安全保护。
4. 编码器:用于测量速度、位置和距离。
5. 视觉系统:用于图像处理和质量控制。
6. 过程仪表:用于测量和控制工业过程中的温度、压力、流量等参数。
7. 分析仪器:用于检测和分析气体、液体和固体物质的成分。

应用领域:
SICK的产品广泛应用于汽车、包装、物流、食品饮料、钢铁、电子、半导体等行业。

SICK的优势:
1. 技术创新:SICK以其创新的传感器技术和解决方案而闻名。
2. 定制解决方案:SICK能够根据客户的具体需求提供定制化的解决方案。
3. 全球网络:SICK在全球范围内拥有广泛的销售和服务网络,确保客户支持。
4. 高质量标准:SICK的产品以其高质量和可靠性而受到认可。

WTB9L-3P2261数据手册

厂牌 PDF简要描述 下载
SICK 光电传感器 SICK WTB9L-3P2261 WTB9L-3P2261数据手册

WTB9L-3P2261封装设计

查看详情并下载
Symbol
Footprint
3D Model
