1037239

产品分类: 位置传感器
厂牌: SICK
产品描述: 增量编码器, 10000pprppr, 9000rpm, TTL输出信号, 连续轴
供应商型号: 2667541
供应商: 欧时
标准整包数: 1
SICK 位置传感器 1037239

1037239概述

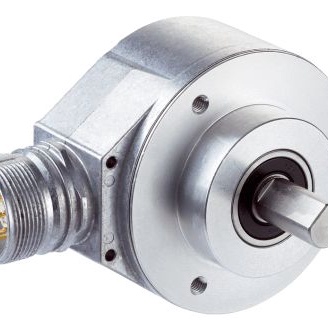

    DFS60B-S4CA10000:增量编码器

    产品简介


    DFS60B-S4CA10000 是一款由 SICK 公司生产的增量编码器。这种编码器主要用于各种工业应用中,能够提供高精度的位置反馈和速度测量。通过其先进的设计和技术参数,它广泛应用于自动化、机器人技术和精密机械设备等领域。

    技术参数


    - 脉冲数:每转 10,000 脉冲
    - 测量步长:90°,每转脉冲
    - 测量步长偏差(非二进制线数):±0.01°
    - 误差限制:±0.05°
    - 接口:增量通信接口(TTL/RS-422)
    - 信号通道数量:6通道
    - 初始化时间:40 毫秒
    - 输出频率:≤600 kHz
    - 负载电流:≤30 mA
    - 功耗:≤0.5 W(无负载)
    - 连接类型:M23 12 针径向公连接器
    - 工作电压范围:10 ... 32 V
    - 参考信号:位于 90°,电气上与 A 和 B 逻辑门限
    - 反极性保护:是
    - 输出短路保护:是

    产品特点和优势


    DFS60B-S4CA10000 增量编码器的主要特点包括:
    - 高精度测量:提供 10,000 脉冲/转的高分辨率,确保精确的位置和速度反馈。
    - 宽工作温度范围:能够在 –40°C 到 +100°C 的环境中稳定工作,适应多种恶劣工况。
    - 良好的电气保护:具备反极性保护和输出短路保护,增加了产品的可靠性和使用寿命。
    - 坚固耐用:采用不锈钢和铝合金材料,具有出色的机械性能和耐腐蚀性。
    - 多功能连接接口:提供多种电气连接方式,易于集成到不同的系统中。

    应用案例和使用建议


    DFS60B-S4CA10000 增量编码器适用于广泛的工业应用场合,如机器人手臂、自动导引车、精密机床和包装机等。对于需要高精度位置和速度反馈的应用,这款编码器尤为适合。例如,在机器人手臂中,该编码器可以确保每个运动轴的精确控制,提高整体运行效率和精度。建议在使用时根据具体需求选择合适的安装方式和配套附件,以确保最佳的性能表现。

    兼容性和支持


    DFS60B-S4CA10000 增量编码器与 SICK 其他相关产品和配件高度兼容,可通过官方网站获得更多详细信息和支持资源。SICK 提供全面的技术支持服务,包括安装指南、使用手册和故障排查文档,帮助用户更好地使用和维护产品。

    常见问题与解决方案


    1. 问题:如何设置零脉冲信号?
    - 解决方案:可以通过将 0-SET 输入连接到供电电压(+US)超过 250 毫秒,或者连接到接地(GND)超过 1 秒来设置零脉冲信号。
    2. 问题:在高湿度环境下如何防止结露?
    - 解决方案:保持环境相对湿度低于 90%,并且避免电缆的静止和弯曲,确保通风良好。
    3. 问题:编码器的工作温度范围是多少?
    - 解决方案:工作温度范围为 –40°C 至 +100°C,建议在设计时考虑自加热效应对温度的影响。

    总结和推荐


    综上所述,DFS60B-S4CA10000 增量编码器是一款高性能的产品,适用于需要高精度位置和速度反馈的各类工业应用。其优异的精度、可靠性以及广泛的工作温度范围使其在市场上具备很强的竞争力。因此,我们强烈推荐这款产品给需要此类传感器的用户。

1037239参数

参数
用于测量 -
最小工作供电电压 10V
技术 增量
输出 -
输出类型 TTL
致动器类型 -
电阻容差 -
旋转角 -
线性度 -
最大工作供电电压 32V
线性范围 -
长*宽*高 60mm(宽度)*51.8mm(高度)
安装方式 法兰安装
包装方式 散装

1037239厂商介绍

SICK是一家德国的传感器和分析仪器制造商,成立于1946年,总部位于瓦尔德基尔希。SICK专注于工业自动化领域,提供广泛的传感器解决方案,包括光电传感器、工业识别系统、安全系统、编码器、视觉系统、过程仪表和分析仪器等。

主营产品分类:
1. 光电传感器:用于检测物体的存在、尺寸和位置。
2. 工业识别系统:用于识别和跟踪产品、组件和人员。
3. 安全系统:提供人员和机器的安全保护。
4. 编码器:用于测量速度、位置和距离。
5. 视觉系统:用于图像处理和质量控制。
6. 过程仪表:用于测量和控制工业过程中的温度、压力、流量等参数。
7. 分析仪器:用于检测和分析气体、液体和固体物质的成分。

应用领域:
SICK的产品广泛应用于汽车、包装、物流、食品饮料、钢铁、电子、半导体等行业。

SICK的优势:
1. 技术创新:SICK以其创新的传感器技术和解决方案而闻名。
2. 定制解决方案:SICK能够根据客户的具体需求提供定制化的解决方案。
3. 全球网络:SICK在全球范围内拥有广泛的销售和服务网络,确保客户支持。
4. 高质量标准:SICK的产品以其高质量和可靠性而受到认可。

1037239数据手册

厂牌 PDF简要描述 下载
SICK 位置传感器 SICK 1037239 1037239数据手册

1037239封装设计

查看详情并下载
Symbol
Footprint
3D Model
