1058212

产品分类: 光电传感器
厂牌: SICK
产品描述: 西克 光电传感器, GR18S系列, PNP输出, 检测范围7.2 m
供应商型号: 1882-1058212-ND
供应商: Digi-Key
标准整包数: 1

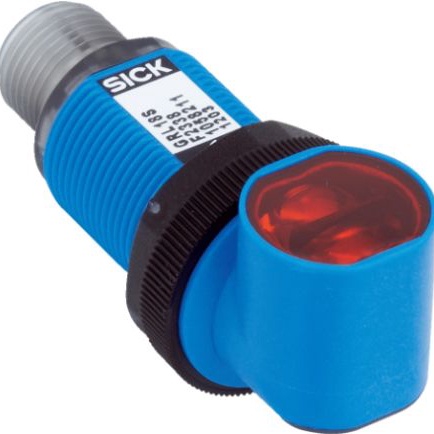

SICK 光电传感器 1058212

1058212概述

    GRL18S-P2338 系列光电传感器技术手册解析

    1. 产品简介


    GRL18S-P2338 系列光电传感器 是由SICK公司生产的一种圆柱形光电传感器,主要用于工业自动化领域的检测和控制任务。这些传感器通过光的发射和反射原理,实现对物体的存在、位置及状态的检测。它们被广泛应用于自动化生产线、物料处理系统、物流分拣等领域,具备高度可靠性和精确度。

    2. 技术参数


    | 参数 | 描述 |

    | 光电传感原理 | 双镜头反向反射光电传感器 |
    | 外壳设计(发光) | 圆柱形 |
    | 螺纹直径(外壳) | M18 × 1 |
    | 光学轴 | 径向 |
    | 检测范围 | 最大0.03米至7.2米(使用反射板PL80A时),实际有效范围为0.06米至6米 |
    | 发射光源 | 可见红光,点光源LED |
    | 波长 | 650纳米 |
    | 调整 | 无 |
    | 输入电压范围 | 10V DC 至 30V DC |
    | 电源电流消耗 | 30毫安 |
    | 切换输出 | PNP型高电平输出 |
    | 切换模式 | 光线切换 |
    | 响应时间 | 小于500微秒 |
    | 开关频率 | 1000赫兹 |
    | 连接类型 | M12三针连接器 |
    | 防护等级 | IP67 |

    3. 产品特点和优势


    - 双镜头反向反射:这种独特的光学设计使得传感器能够准确检测到远距离的目标,而不会受到环境光的干扰。
    - 可见红光光源:采用点光源LED,提供更集中的光线,提高检测精度。
    - 宽泛的工作温度范围:能够在–25°C至+55°C的环境下正常工作,保证了在极端环境下的稳定性。
    - 快速响应和高频切换:响应时间小于500微秒,开关频率可达1000赫兹,非常适合高速自动化应用。

    4. 应用案例和使用建议


    - 料仓监测:在料仓的进料和出料过程中,使用GRL18S-P2338传感器可以精准检测物料的存在,避免过度填充或空料情况发生。
    - 装配线监控:在自动化装配线上,使用这些传感器可实时检测零件的位置和移动,确保装配过程的准确性。
    - 包装系统:在包装过程中,利用GRL18S-P2338传感器进行物品计数和位置检测,提高包装效率和质量。
    使用建议:在安装时注意保持传感器清洁,避免灰尘或异物影响其光路。根据实际需要选择合适的反射板以优化检测效果。

    5. 兼容性和支持


    GRL18S-P2338系列光电传感器采用了标准化的M12连接器,可以方便地与其他电子元件和控制系统集成。此外,SICK公司提供了详尽的技术支持和售后服务,确保用户能顺利部署和维护设备。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 传感器无响应 | 检查电源连接,确认输入电压符合要求 |
    | 检测范围不准确 | 更换合适型号的反射板或调整检测角度 |
    | 输出信号不稳定 | 检查环境光线是否过强,尝试使用遮光罩 |

    7. 总结和推荐


    总体而言,GRL18S-P2338系列光电传感器凭借其稳定的性能、高精度和广泛的应用范围,在工业自动化领域具有很强的竞争力。无论是物料检测还是装配线控制,这款传感器都是一个值得信赖的选择。我们强烈推荐使用这一系列光电传感器,特别是在需要高精度和稳定性的环境中。

1058212参数

参数
波长 -
光源 精准定位 LED
最大工作供电电压 -
感应距离 720cm
颜色感应 -
输出类型 PNP
感应方式 -
最小工作供电电压 -
响应时间 500μs

1058212厂商介绍

SICK是一家德国的传感器和分析仪器制造商,成立于1946年,总部位于瓦尔德基尔希。SICK专注于工业自动化领域,提供广泛的传感器解决方案,包括光电传感器、工业识别系统、安全系统、编码器、视觉系统、过程仪表和分析仪器等。

主营产品分类:
1. 光电传感器:用于检测物体的存在、尺寸和位置。
2. 工业识别系统:用于识别和跟踪产品、组件和人员。
3. 安全系统:提供人员和机器的安全保护。
4. 编码器:用于测量速度、位置和距离。
5. 视觉系统:用于图像处理和质量控制。
6. 过程仪表:用于测量和控制工业过程中的温度、压力、流量等参数。
7. 分析仪器:用于检测和分析气体、液体和固体物质的成分。

应用领域:
SICK的产品广泛应用于汽车、包装、物流、食品饮料、钢铁、电子、半导体等行业。

SICK的优势:
1. 技术创新:SICK以其创新的传感器技术和解决方案而闻名。
2. 定制解决方案:SICK能够根据客户的具体需求提供定制化的解决方案。
3. 全球网络:SICK在全球范围内拥有广泛的销售和服务网络,确保客户支持。
4. 高质量标准:SICK的产品以其高质量和可靠性而受到认可。

1058212数据手册

厂牌 PDF简要描述 下载
SICK 光电传感器 SICK 1058212 1058212数据手册

1058212封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 106.6624 ¥ 892.631
5+ $ 99.0995 ¥ 829.3391
10+ $ 96.278 ¥ 805.7265
25+ $ 92.9032 ¥ 777.4837
50+ $ 90.5923 ¥ 758.1445
100+ $ 90.4804 ¥ 757.208
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 892.63
