YF2A15-015UB5M2A15

产品分类: 圆形线缆
厂牌: SICK
产品描述:
供应商型号: ET-4400044
供应商: 海外现货
标准整包数: 1

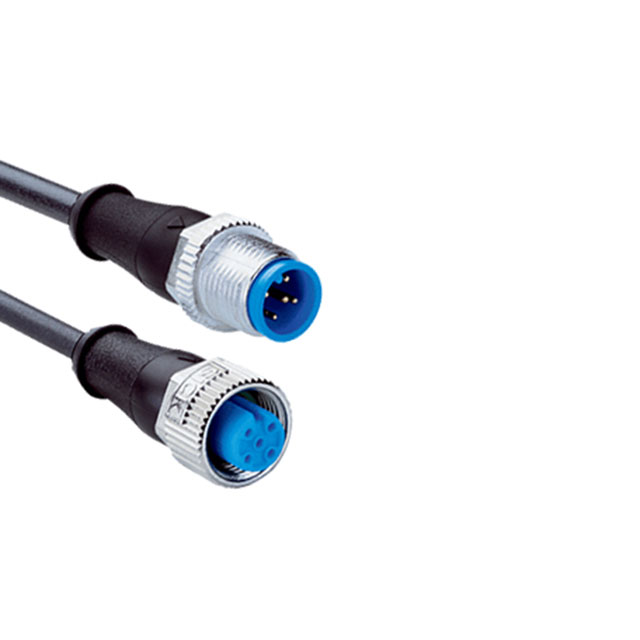

SICK 圆形线缆 YF2A15-015UB5M2A15

YF2A15-015UB5M2A15概述

    YF2A15-015UB5M2A15 技术手册

    产品简介


    YF2A15-015UB5M2A15 是一款由 SICK 生产的连接电缆,专为在严苛环境下工作的传感器和执行器设计。其采用了 M12 连接器,具有高耐用性和可靠性,适用于工业自动化、物流输送系统和工厂自动化等领域。

    技术参数


    - 连接器类型:
    - A 端:公头,M12,5 针,直角,A 编码
    - B 端:母头,M12,5 针,直角,A 编码
    - 锁定插头连接器: 螺旋连接
    - 连接器材料: TPU(热塑性聚氨酯)
    - 连接器颜色: 黑色
    - 锁紧螺母材料: 锌压铸,镀镍
    - 密封材料: 氟橡胶(FKM)
    - 扭矩: 0.6 Nm
    - 电缆长度: 1.5 米
    - 电缆类型: 5 芯,PUR,无卤素
    - 导体横截面: 0.34 mm²
    - 屏蔽方式: 无屏蔽
    - 弯曲半径:
    - 灵活使用:> 10 倍电缆直径
    - 固定位置:> 5 倍电缆直径
    - 拖链操作:> 10 倍电缆直径
    - 弯曲周期: 10,000,000 次
    - 参考电压: ≤ 125 V DC
    - 额定冲击电压: 1.5 kV
    - 电流负载: 4 A
    - 运行速度: 3 m/s
    - 行程距离: 10 m
    - 加速度: ≤ 10 m/s²
    - 转矩: 180°/1 m
    - 转矩循环: 2,000,000 次
    - 每分钟循环次数: 35 次
    - 防护等级: IP65 / IP66K / IP67
    - 工作温度范围:
    - 灵活使用:-25 °C ... +80 °C
    - 固定位置:-40 °C ... +80 °C
    - 拖链操作:-25 °C ... +80 °C
    - 头部:-25 °C ... +85 °C
    - 污染等级: 3 级
    - 绝缘电阻: 100 MΩ
    - 过电压类别: III 类

    产品特点和优势


    - 高耐用性: 电缆可以承受高达 10,000,000 次的弯曲,适合长期使用。
    - 宽工作温度范围: 可在极端温度条件下(-40 °C 至 +85 °C)稳定工作。
    - 耐油和润滑脂: 适合在油和润滑剂环境中使用。
    - 防护等级: 高达 IP67 的防护等级,可防止灰尘和水进入。
    - 灵活的设计: 适用于拖链操作,可在恶劣环境中长时间使用。

    应用案例和使用建议


    - 应用案例: 在工厂自动化系统中,YF2A15-015UB5M2A15 用于连接传感器和执行器,确保信号传输的可靠性和稳定性。
    - 使用建议:
    - 安装时注意扭矩: 确保连接器安装时的扭矩符合标准(0.6 Nm),以避免松动或损坏。
    - 弯曲半径: 使用时注意弯曲半径,避免因过度弯曲而导致电缆损坏。
    - 环境适应性: 在含有油和润滑剂的环境中使用时,注意定期检查电缆的状态,确保其良好的工作状态。

    兼容性和支持


    - 兼容性: 与所有符合 M12 标准的传感器和执行器兼容。
    - 支持: SICK 提供全面的技术支持和服务,包括产品安装指导、故障排查和技术咨询等。如需进一步技术支持,请访问 www.sick.com。

    常见问题与解决方案


    1. 问题: 连接器无法正确锁定。
    - 解决办法: 检查锁紧螺母是否正确安装,确认扭矩达到标准值(0.6 Nm)。
    2. 问题: 信号传输不稳定。
    - 解决办法: 检查电缆是否有物理损伤,如过度弯曲或磨损,并进行相应的修复或更换。
    3. 问题: 电缆破损。
    - 解决办法: 定期检查电缆状况,避免电缆在拖链操作中受到过度应力。

    总结和推荐


    YF2A15-015UB5M2A15 是一款高性能的传感器/执行器电缆,具有高耐用性、宽工作温度范围和优异的防护性能。适用于各种工业环境下的传感器和执行器连接。我们强烈推荐使用这款产品,特别是在需要高可靠性连接的自动化系统中。

YF2A15-015UB5M2A15参数

参数
4.92' (1.50m)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

YF2A15-015UB5M2A15厂商介绍

SICK是一家德国的传感器和分析仪器制造商,成立于1946年,总部位于瓦尔德基尔希。SICK专注于工业自动化领域,提供广泛的传感器解决方案,包括光电传感器、工业识别系统、安全系统、编码器、视觉系统、过程仪表和分析仪器等。

主营产品分类:
1. 光电传感器:用于检测物体的存在、尺寸和位置。
2. 工业识别系统:用于识别和跟踪产品、组件和人员。
3. 安全系统:提供人员和机器的安全保护。
4. 编码器:用于测量速度、位置和距离。
5. 视觉系统:用于图像处理和质量控制。
6. 过程仪表:用于测量和控制工业过程中的温度、压力、流量等参数。
7. 分析仪器:用于检测和分析气体、液体和固体物质的成分。

应用领域:
SICK的产品广泛应用于汽车、包装、物流、食品饮料、钢铁、电子、半导体等行业。

SICK的优势:
1. 技术创新:SICK以其创新的传感器技术和解决方案而闻名。
2. 定制解决方案:SICK能够根据客户的具体需求提供定制化的解决方案。
3. 全球网络:SICK在全球范围内拥有广泛的销售和服务网络,确保客户支持。
4. 高质量标准:SICK的产品以其高质量和可靠性而受到认可。

YF2A15-015UB5M2A15数据手册

厂牌 PDF简要描述 下载
SICK 圆形线缆 SICK YF2A15-015UB5M2A15 YF2A15-015UB5M2A15数据手册

YF2A15-015UB5M2A15封装设计

查看详情并下载
Symbol
Footprint
3D Model
