YF2A15-050UB5M2A15

产品分类: 圆形线缆
厂牌: SICK
产品描述:
供应商型号: ET-4400050
供应商: 海外现货
标准整包数: 1

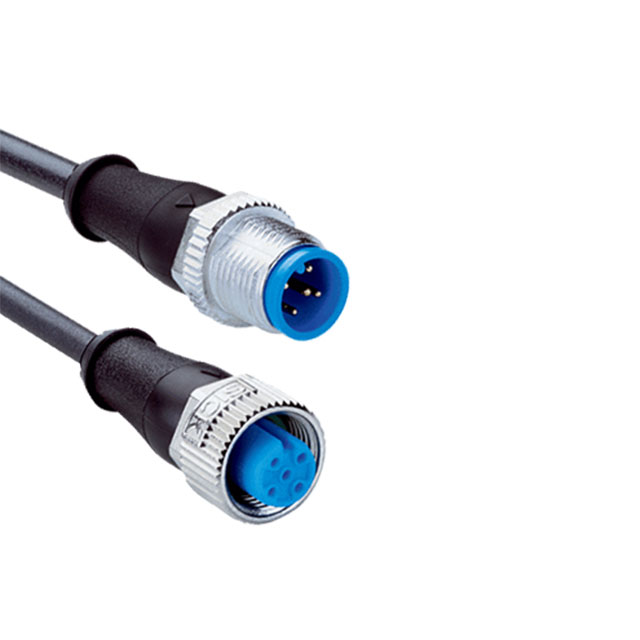

SICK 圆形线缆 YF2A15-050UB5M2A15

YF2A15-050UB5M2A15概述

    YF2A15-050UB5M2A15 传感器电缆技术手册

    产品简介


    YF2A15-050UB5M2A15 是一款适用于工业应用的传感器电缆,主要用于在油类和润滑剂环境中稳定传输信号。该电缆具有高性能和耐用性,广泛应用于需要高可靠性的自动化生产线和设备。

    技术参数


    - 型号: YF2A15-050UB5M2A15
    - 订购编号: 2096010
    - 连接类型头A: 女式M12接口,5针,直头,A编码
    - 连接类型头B: 男式M12接口,5针,直头,A编码
    - 锁定插头连接: 螺丝连接
    - 连接器材质: TPU
    - 连接器颜色: 黑色
    - 锁紧螺母材质: 镍镀锌合金压铸
    - 密封材料: FKM
    - 紧固力矩: 0.6 Nm
    - 扁平面宽: 13 mm
    - 电缆长度: 5 m
    - 电缆芯数: 5芯
    - 电缆材质: 聚氨酯(PUR),无卤素
    - 电缆直径: 4.8 mm
    - 导体截面积: 0.34 mm²
    - 屏蔽: 无屏蔽
    - 弯曲半径:
    - 灵活使用: > 10 x 电缆直径
    - 固定位置: > 5 x 电缆直径
    - 拖链操作: > 10 x 电缆直径
    - 弯曲循环次数: 10,000,000次
    - 额定电压: ≤ 125 V DC
    - 额定脉冲电压: 1.5 kV
    - 电流载流量: 4 A
    - 运行速度: 3 m/s
    - 行程距离: 10 m
    - 加速度: ≤ 10 m/s²
    - 信号类型: 传感器/执行器电缆
    - 扭转力: 180° / 1 m
    - 扭转循环次数: 2,000,000次
    - 每分钟循环次数: 35次
    - 认证: CE, UL (文件号E335179)
    - 防护等级: IP65 / IP66K / IP67
    - 工作温度范围
    - 灵活使用: –25 °C ... +80 °C
    - 固定位置: –40 °C ... +80 °C
    - 拖链操作: –25 °C ... +80 °C
    - 接头: –25 °C ... +85 °C
    - 污染等级: 3级
    - 绝缘电阻: 100 MΩ
    - 过电压类别: III类
    - 分类代码:
    - ECl@ss 6.0: 27279218
    - ECl@ss 7.0: 27279218
    - ECl@ss 8.0: 27279218
    - ECl@ss 9.0: 27060311

    产品特点和优势


    YF2A15-050UB5M2A15 电缆以其卓越的性能和可靠性脱颖而出。其设计旨在适应极端工作环境,如油类和润滑剂环境,同时确保信号传输的稳定性和抗干扰能力。此外,该电缆具备极高的弯曲和扭转耐久性,可以承受高达10,000,000次的弯曲循环和2,000,000次的扭转循环,使其非常适合长期稳定工作的工业应用。

    应用案例和使用建议


    YF2A15-050UB5M2A15 电缆适用于需要高可靠性的自动化生产线和设备,如工业机器人、机床和自动化控制装置。在拖链操作中,建议使用大于10倍电缆直径的弯曲半径以延长使用寿命。对于高温或低温环境,需特别注意电缆的工作温度范围,确保其能在规定温度范围内稳定运行。

    兼容性和支持


    该电缆采用标准化的M12接口,与市场上大多数同类产品兼容。厂商提供相应的技术支持和维护服务,确保用户能够快速解决问题并获得必要的帮助。

    常见问题与解决方案


    1. 问题: 电缆接头松动
    - 解决方案: 确保使用推荐的扭矩值(0.6 Nm)进行紧固。
    2. 问题: 信号传输不稳定
    - 解决方案: 检查电缆是否有物理损伤,如弯折或扭折。
    3. 问题: 工作温度超出允许范围
    - 解决方案: 在超出正常工作温度范围时,考虑使用额外的隔热或散热措施。

    总结和推荐


    总体来看,YF2A15-050UB5M2A15 传感器电缆是一款性能优异、可靠性高的工业电缆,非常适合在严苛环境中使用。其高强度、耐温、抗干扰等特点使其在市场上具有很强的竞争优势。强烈推荐在高要求的工业应用中使用此产品,以确保系统的高效和稳定运行。

YF2A15-050UB5M2A15参数

参数
16.40' (5.00m)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

YF2A15-050UB5M2A15厂商介绍

SICK是一家德国的传感器和分析仪器制造商,成立于1946年,总部位于瓦尔德基尔希。SICK专注于工业自动化领域,提供广泛的传感器解决方案,包括光电传感器、工业识别系统、安全系统、编码器、视觉系统、过程仪表和分析仪器等。

主营产品分类:
1. 光电传感器:用于检测物体的存在、尺寸和位置。
2. 工业识别系统:用于识别和跟踪产品、组件和人员。
3. 安全系统:提供人员和机器的安全保护。
4. 编码器:用于测量速度、位置和距离。
5. 视觉系统:用于图像处理和质量控制。
6. 过程仪表:用于测量和控制工业过程中的温度、压力、流量等参数。
7. 分析仪器:用于检测和分析气体、液体和固体物质的成分。

应用领域:
SICK的产品广泛应用于汽车、包装、物流、食品饮料、钢铁、电子、半导体等行业。

SICK的优势:
1. 技术创新:SICK以其创新的传感器技术和解决方案而闻名。
2. 定制解决方案:SICK能够根据客户的具体需求提供定制化的解决方案。
3. 全球网络:SICK在全球范围内拥有广泛的销售和服务网络,确保客户支持。
4. 高质量标准:SICK的产品以其高质量和可靠性而受到认可。

YF2A15-050UB5M2A15数据手册

厂牌 PDF简要描述 下载
SICK 圆形线缆 SICK YF2A15-050UB5M2A15 YF2A15-050UB5M2A15数据手册
